Khí nén thường được gọi là 'tiện ích thứ tư' vì nó cung cấp năng lượng cho các máy móc thiết yếu, tuy nhiên nó vẫn là một trong những nguồn năng lượng đắt nhất trong bất kỳ cơ sở công nghiệp nào. Sự thiếu hiệu quả trong hệ thống phân phối—thường ẩn trong chi phí vận hành đường ống—tác động trực tiếp đến lợi nhuận của bạn thông qua hóa đơn năng lượng và chi phí bảo trì cao hơn. Theo truyền thống, các nhà quản lý cơ sở dựa vào Sắt đen (Bảng 40) hoặc Đồng, chấp nhận các vấn đề như đóng cặn, ăn mòn và lắp đặt sử dụng nhiều lao động là những tệ nạn cần thiết trong kinh doanh. Ngày nay, Ống khí nén bằng nhôm đã nổi lên không chỉ đơn thuần là một giải pháp thay thế mà còn là tiêu chuẩn công nghiệp hiện đại để giảm thiểu sụt áp và tối đa hóa độ tinh khiết của không khí. Phân tích này vượt ra ngoài các lợi ích ở cấp độ bề mặt để đánh giá Tổng chi phí sở hữu (TCO), việc tuân thủ ISO và tác động hoạt động lâu dài đối với nhà máy sản xuất của bạn.
Đảo ngược tổng chi phí: Mặc dù chi phí vật liệu nhôm cao hơn thép nhưng tiết kiệm lao động (50–85%) thường dẫn đến tổng chi phí dự án thấp hơn.
ROI năng lượng: Công nghệ lỗ khoan trơn giúp giảm sụt áp, có khả năng giảm mức tiêu thụ năng lượng của máy nén hơn 10%.
Loại bỏ rò rỉ: Ống đã hiệu chuẩn giúp loại bỏ tỷ lệ rò rỉ 7–10% thường gặp trong các hệ thống thép có ren.
Đảm bảo độ tinh khiết: Ống nhôm 6063 không ăn mòn dùng cho khí nén bảo vệ thiết bị khí nén hạ lưu và đảm bảo tuân thủ ISO 8573-1.
Tính mô-đun: Hệ thống có thể được sửa đổi dưới áp suất (vòi nóng) hoặc được cấu hình lại mà không cần hàn/luồng, hỗ trợ sản xuất linh hoạt.
Khi đánh giá hệ thống đường ống, người mua thường dừng lại ở giá nguyên liệu thô. Không thể phủ nhận ống sắt đen có giá thành rẻ hơn so với ống nhôm. Tuy nhiên, quan điểm này bỏ qua yếu tố chi phí chính trong xây dựng hiện đại: nhân công. Chuỗi giá trị lắp đặt cho thấy hệ thống nhôm đảo ngược cơ cấu chi phí một cách hiệu quả.
Trong lắp đặt thép truyền thống, vật liệu có thể chiếm 30% chi phí, trong khi lao động tiêu tốn 70%. Hệ thống nhôm lật tỷ lệ này. Mặc dù giá mua trả trước của ống và phụ kiện cao hơn nhưng thời gian lắp đặt giảm từ 50% đến 85%. Đối với người quản lý cơ sở, điều này có nghĩa là tổng chi phí dự án—tấm séc bạn thực sự viết—đối với hệ thống nhôm thường thấp hơn so với hệ thống thép có ren.
Việc lắp đặt ống ren là một quá trình phức tạp và rắc rối. Nó đòi hỏi máy móc ren hạng nặng, thùng dầu cắt và việc chuẩn bị mặt bằng đáng kể. Đường ống nhôm loại bỏ hoàn toàn các yêu cầu 'bẩn' này. Không cần ren, hàn hoặc hàn đồng. Người lắp đặt chỉ cần cắt ống theo chiều dài, mài các cạnh và đẩy nó vào khớp nối. Việc không có chất lỏng cắt nghĩa là không có nguy cơ gây ô nhiễm bên trong đường ống trước khi hệ thống được điều áp.
Điểm chuẩn trong thế giới thực làm nổi bật sự chênh lệch về tốc độ. Một vòng đầu thường mất ba đến năm ngày để lắp đặt bằng thép Bảng 40, thường có thể được hoàn thành trong một ngày bằng nhôm. Hơn nữa, Ống khí nén bằng nhôm có trọng lượng xấp xỉ một phần ba trọng lượng của thép. Tính chất nhẹ này làm giảm nhu cầu neo kết cấu hạng nặng. Nó cho phép một kỹ thuật viên duy nhất xử lý các đoạn ống dài 20 feet một cách an toàn, giảm quy mô đội ngũ và cải thiện sự an toàn tại nơi làm việc.
Tác động vận hành của vật liệu đường ống của bạn vượt xa phòng máy nén. Nó ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng và tuổi thọ của thiết bị sản xuất của bạn. Ăn mòn là kẻ giết người thầm lặng đối với hiệu suất khí nén, và ở đây khoa học vật liệu đóng một vai trò then chốt.
Ống sắt đen và mạ kẽm chắc chắn sẽ bị ăn mòn. Độ ẩm là sản phẩm phụ tự nhiên của quá trình nén khí. Ngay cả với máy sấy, độ ẩm còn sót lại sẽ tương tác với sắt để tạo thành cặn rỉ sét. Theo thời gian, lớp cặn này bong ra và trôi xuống hạ lưu. Nó hoạt động giống như giấy nhám, phá hủy các vòng đệm của van, xi lanh và dụng cụ khí nén đắt tiền. Cuối cùng, bên trong đường ống bị rỗ, hạn chế luồng không khí và chứa vi khuẩn.

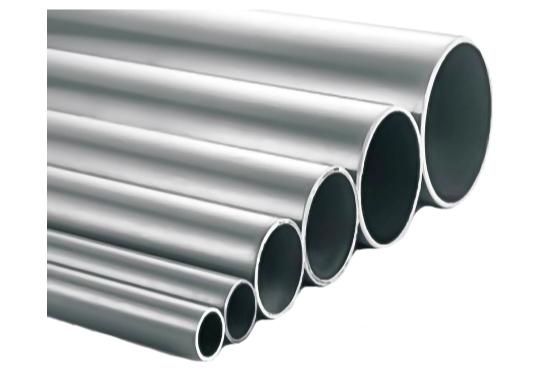

Các hệ thống hiện đại sử dụng các hợp kim cụ thể để giải quyết vấn đề này. Cụ thể, Ống nhôm 6063 dùng cho khí nén được thiết kế bằng hợp kim magiê-silic. Thành phần này cung cấp khả năng chống oxy hóa và ăn mòn đặc biệt. Không giống như thép dễ bị phân hủy, nhôm tạo thành một lớp oxit bảo vệ mỏng giúp ngăn chặn phản ứng tiếp theo. Điều này đảm bảo rằng đường ống duy trì được độ mịn bên trong trong nhiều thập kỷ.
Bằng cách loại bỏ rỉ sét tại nguồn, bạn bảo vệ tài sản ở hạ nguồn. Bộ lọc tại điểm sử dụng không bị tắc thường xuyên và các công cụ khí nén có tuổi thọ cao hơn. Đối với các ngành có yêu cầu vệ sinh nghiêm ngặt, chẳng hạn như Thực phẩm & Đồ uống, Dược phẩm và Điện tử, điều này là không thể thương lượng. Ống nhôm hỗ trợ tuân thủ các tiêu chuẩn về độ tinh khiết không khí Loại 0 hoặc Loại 1 của ISO 8573-1, đảm bảo rằng hệ thống phân phối không khí không gây ô nhiễm dạng hạt vào quy trình sản xuất.
Chi phí năng lượng thường chiếm 70% đến 80% tổng chi phí vòng đời của hệ thống khí nén. Do đó, ROI tài chính của ống nhôm phần lớn bắt nguồn từ khả năng tiết kiệm năng lượng thông qua việc giảm ma sát và loại bỏ rò rỉ.
Không khí di chuyển qua đường ống giống như nước. Bề mặt gồ ghề tạo ra sự hỗn loạn, được gọi là giảm áp suất. Ống thép mới có bề mặt tương đối gồ ghề và khi bị ăn mòn, nó sẽ bị rỗ, ma sát tăng mạnh. Ống nhôm có lỗ khoan nhẵn, được hiệu chỉnh với hệ số ma sát thấp (hệ số C). Điều này thúc đẩy 'dòng chảy tầng', trong đó không khí di chuyển trơn tru theo các lớp song song, duy trì áp suất trên một khoảng cách dài.
Giảm áp suất được kiếm tiền trực tiếp tại máy nén. Nguyên tắc chung của ngành nêu rõ rằng cứ mỗi 2 psi bạn giảm áp suất hệ thống, bạn sẽ tiết kiệm được 1% năng lượng cho máy nén. Bởi vì hệ thống nhôm giảm thiểu sự sụt giảm áp suất, người quản lý cơ sở có thể hạ thấp điểm đặt trên máy nén trong khi vẫn cung cấp áp suất cần thiết cho dụng cụ ở xa nhất. Việc giảm điểm đặt xuống 10 psi có thể tiết kiệm được khoảng 5% năng lượng trực tiếp.
Rò rỉ là nguyên nhân gây lãng phí năng lượng lớn khác. Các kết nối ren phụ thuộc vào các mối ghép gây nhiễu—làm kẹt kim loại vào kim loại. Theo thời gian, sự rung động và giãn nở nhiệt khiến các sợi này lỏng ra. Bộ Năng lượng Hoa Kỳ ước tính rằng các nhà máy công nghiệp trung bình mất 20-30% lượng không khí do rò rỉ, phần lớn là do các mối nối ren. Hệ thống nhôm sử dụng ống OD đã hiệu chuẩn với vòng đệm chữ O hoặc vòng đệm. Các kết nối được thiết kế này đảm bảo tỷ lệ rò rỉ gần như bằng 0 trong suốt thời gian sử dụng của hệ thống.
Sản xuất hiện đại rất linh hoạt. Dây chuyền sản xuất di chuyển, các tế bào được cấu hình lại và năng lực được mở rộng. Cơ sở hạ tầng đường ống của bạn phải thích ứng nhanh chóng như doanh nghiệp của bạn.
Đường ống truyền thống cứng và khó sửa đổi. Việc thêm một giọt vào tiêu đề thép thường yêu cầu phải tắt hệ thống, xả hết không khí, cắt ống và ren lại. Hệ thống nhôm cho phép 'vòi nóng' hoặc giảm nhanh. Kỹ thuật viên có thể lắp kẹp yên chuyên dụng và khoan vào ống điều áp (dùng dụng cụ chuyên dụng bắt phoi) để tạo ra giọt mới mà không cần ngừng sản xuất.
Không giống như đồng (được hàn) hoặc PVC (được dán và nguy hiểm), các thành phần bằng nhôm có thể tái sử dụng được. Nếu bạn di chuyển dây chuyền sản xuất, bạn có thể tháo rời các đường ống và phụ kiện rồi lắp ráp lại chúng ở vị trí mới. Khả năng thu hồi này làm cho nhôm trở thành tài sản vốn chứ không phải là chi phí xây dựng chìm.
Sự an toàn và rõ ràng được nâng cao thông qua việc tiêu chuẩn hóa. Hầu hết các ống dẫn khí bằng nhôm đều được sơn tĩnh điện màu 'Qualicoat Blue.'. Điều này giúp nhận dạng trực quan ngay lập tức nội dung của đường ống, phân biệt nó với các đường ống chữa cháy, khí đốt hoặc nước. Quản lý trực quan này hỗ trợ việc bảo trì và đảm bảo tuân thủ các tiêu chuẩn mã hóa màu an toàn.
Cán bộ an toàn và quản lý nhà máy phải ưu tiên quản lý rủi ro. Việc lựa chọn vật liệu đường ống có ý nghĩa an toàn đáng kể.
Điều quan trọng là phải giải quyết việc sử dụng PVC hoặc CPVC cho khí nén. Không sử dụng PVC. OSHA cảnh báo rõ ràng chống lại nó. Nhựa trở nên giòn theo thời gian do dầu máy nén và chu trình nhiệt. Dưới áp suất cao, PVC có thể vỡ ra, khiến các mảnh nhựa bay đi như một quả lựu đạn. Đường ống nhôm loại bỏ hoàn toàn nguy cơ cháy nổ này.
Việc lắp đặt đồng hoặc hàn inox cần có ngọn lửa hoặc hồ quang hở. Trong một cơ sở đang hoạt động, điều này đòi hỏi phải có 'Giấy phép làm việc nóng', đồng hồ báo cháy và thường phải dừng sản xuất để loại bỏ các vật liệu dễ cháy. Công nghệ kết nối nguội của nhôm (đẩy để kết nối hoặc nén) không cần lửa, khói hoặc khói. Điều này cho phép tiến hành lắp đặt trong giờ làm việc bình thường mà không ảnh hưởng đến an toàn của nhà máy.
Nhôm cung cấp tỷ lệ cường độ trên trọng lượng cao. Nó đủ cứng để lấp đầy các khoảng trống mà không bị võng, nhưng cũng đủ nhẹ để giảm áp lực lên các giàn mái. So với nhựa giòn hoặc thép nặng, nguy hiểm, nhôm đảm bảo tính toàn vẹn về cấu trúc ngay cả khi có tác động ngẫu nhiên hoặc địa chấn.
Để xác thực quyết định mua hàng, chúng ta có thể xem ma trận so sánh trong suốt vòng đời của hệ thống. Điều này giúp người mua hiểu tiền của họ đi đâu—và tiền được tiết kiệm ở đâu.
| Tính năng | Sắt đen (Thép) | Nhôm | đồng |
|---|---|---|---|
| Chi phí vật liệu | Thấp | Cao (Dễ bay hơi) | Vừa phải |
| Nhân công lắp đặt | Cao (Có luồng/Nặng) | Cao (Hàn) | Thấp nhất (Đẩy/Kẹp) |
| Nguy cơ ăn mòn | Cao (Rỉ sét/Quy mô) | Thấp | số không |
| Tiềm năng rò rỉ | Cao (Rò rỉ chủ đề) | Thấp | Gần số không |
| Tính mô đun | Kém (Vĩnh viễn) | Kém (Hàn) | Tuyệt vời (Có thể tái sử dụng) |
| Sự an toàn | Tốt (Nặng) | Nguy cơ hỏa hoạn trong quá trình cài đặt | Cao (Không có công việc nóng) |
Năm 0 (Lắp đặt): Nhôm thường liên kết với hoặc đánh bại Thép. Chi phí vật liệu cao hơn được bù đắp bằng việc giảm hơn 50% số giờ lao động.
Năm 1-5 (Hoạt động): Nhôm bắt đầu tạo ROI. Hóa đơn năng lượng thấp hơn do giảm áp suất giảm và không rò rỉ. Chi phí bảo trì giảm vì bộ lọc vẫn sạch.
Năm 10+ (Vòng đời): Hệ thống thép thường yêu cầu vệ sinh hoặc thay thế tốn kém do ăn mòn bên trong. Hệ thống nhôm vẫn ở trạng thái tĩnh, hoạt động chính xác như ngày đầu tiên.
Chọn Nhôm nếu bạn coi trọng không khí sạch, tốc độ lắp đặt và hiệu quả sử dụng năng lượng lâu dài. Đó là sự lựa chọn hợp lý cho 90% ứng dụng sản xuất nói chung.
Chỉ chọn Thép nếu bạn đang vận chuyển vật liệu có độ mài mòn cao có thể làm mòn nhôm hoặc nếu dự án hoàn toàn được thúc đẩy bởi giá nguyên liệu thô thấp nhất có thể mà không tính đến chi phí vận hành.
Chọn Đồng nếu bạn có các yêu cầu rất cụ thể về đường kính nhỏ (dưới 1/2 inch) hoặc trùng lặp với các hệ thống khí y tế bắt buộc phải có đồng, mặc dù chi phí biến động cao.
Chuyển từ hiểu 'tại sao' sang biết 'làm thế nào' đảm bảo một dự án thành công. Xác định các thành phần chính xác là rất quan trọng.
Không phải tất cả nhôm đều được tạo ra như nhau. Điều quan trọng là phải chỉ định ống nhôm 6063 cho khí nén, thường có nhiệt độ T5 hoặc T6. Hợp kim này mang lại sự cân bằng hoàn hảo về khả năng ép đùn (đối với lỗ khoan trơn), khả năng chống ăn mòn (magiê-silicon) và độ cứng kết cấu. Nó đảm bảo đường ống có thể chịu được mức áp suất—thường lên tới 232 PSI—mà không bị biến dạng.
Các loại kết nối khác nhau tùy theo đường kính. Đối với kích thước nhỏ hơn (thường dưới 2 inch), phụ kiện 'đẩy để kết nối' cho phép bịt kín ngay lập tức. Đối với đường kính lớn hơn (3 inch đến 10 inch), các phụ kiện 'có dây' hoặc 'vỏ sò' được sử dụng. Chúng cung cấp độ bám lớn cần thiết để giữ các ống lại với nhau dưới áp suất cao trong khi vẫn cho phép tháo rời dễ dàng.
Một sai lầm phổ biến là giảm kích thước đường ống để tiết kiệm tiền. Vì nhôm chảy rất tốt nên các kỹ sư đôi khi giảm đường kính. Tuy nhiên, cách tốt nhất là sử dụng lợi thế lỗ khoan trơn tru để tối ưu hóa dòng chảy chứ không phải hạn chế nó. Luôn xác định kích thước đường ống dựa trên nhu cầu tiềm năng tối đa của hệ thống chứ không chỉ theo mức sử dụng hiện tại. Chi phí cận biên của việc tăng kích thước một đường ống là không đáng kể so với mức tiết kiệm năng lượng từ việc giảm độ sụt áp trong mười năm.
Ống dẫn khí nén bằng nhôm không còn là lựa chọn xa xỉ dành riêng cho các phòng thí nghiệm công nghệ cao; đó là sự lựa chọn kỹ thuật hợp lý để giảm Chi phí vận hành nhà máy (OpEx). Bằng cách loại bỏ sự ăn mòn, rò rỉ và các vấn đề đau đầu khi lắp đặt, nó thu hẹp khoảng cách giữa độ bền của kim loại và tính linh hoạt mà sản xuất hiện đại yêu cầu.
Quá trình chuyển đổi từ thép truyền thống sang nhôm thể hiện sự chuyển đổi từ tâm lý 'sửa chữa khi nó bị hỏng' sang chiến lược chủ động về hiệu quả và độ tinh khiết. Đối với các nhà quản lý cơ sở đang tìm cách bảo vệ thiết bị của họ và giảm lượng tiêu thụ năng lượng, nhận định rất rõ ràng: nhôm mang lại Tổng chi phí sở hữu vượt trội.
Các bước tiếp theo: Trước khi chọn đường kính ống, chúng tôi khuyên bạn nên tiến hành kiểm tra năng lượng khí nén. Hiểu được các yêu cầu về lưu lượng thực (CFM) và áp suất sẽ đảm bảo hệ thống nhôm mới của bạn được điều chỉnh hoàn hảo để đạt hiệu quả.
Đ: Vâng. Hệ thống nhôm có tính mô-đun cao và có thể kết nối với các đầu nối bằng thép hoặc đồng hiện có bằng cách sử dụng bộ chuyển đổi ren đơn giản hoặc chuyển tiếp mặt bích. Điều này khiến chúng trở nên lý tưởng để mở rộng đường dây hiện tại mà không cần thay thế toàn bộ mạng.
Trả lời: Không. Sử dụng PVC cho khí nén là cực kỳ nguy hiểm và bị OSHA coi là vi phạm. PVC trở nên giòn theo thời gian và có thể phát nổ dưới áp suất không khí, bắn các mảnh nhựa sắc nhọn vào không gian làm việc. Luôn sử dụng đường ống kim loại đã được phê duyệt.
Trả lời: Ống khí nén bằng nhôm tiêu chuẩn thường được đánh giá ở áp suất làm việc là 232 PSI ở nhiệt độ tiêu chuẩn. Điều này đủ cho hơn 99% ứng dụng khí nén công nghiệp nói chung.
Trả lời: Hợp kim 6063 (magiê và silicon) được khuyên dùng vì nó mang lại sự cân bằng tốt nhất về khả năng chống ăn mòn, độ bền kết cấu và khả năng ép đùn. Điều này đảm bảo bề mặt bên trong mịn màng cho luồng không khí lưu thông và độ bền lâu dài chống lại độ ẩm.
