Hệ thống chất lỏng và khí công nghiệp yêu cầu nhận dạng nghiêm ngặt để đảm bảo an toàn cho cơ sở. Họ cũng tiến hành bảo trì và duy trì sự tuân thủ quy định cứng nhắc. Các đường dây được xác định sai thường dẫn đến các kết nối chéo nguy hiểm. Chúng khiến các cuộc kiểm tra không thành công và gây ra thời gian ngừng hoạt động kéo dài trong thời gian ngừng hoạt động khẩn cấp. Người quản lý cơ sở liên tục phải đối mặt với một sự lựa chọn hoạt động quan trọng. Bạn phải quyết định giữa việc trang bị thêm các hệ thống cũ bằng cách sử dụng nhãn và sơn hoặc nâng cấp hoàn toàn. Các cơ sở hiện đại ngày càng dựa vào các hệ thống mô-đun được tô màu sẵn, tuân thủ vốn có.
Bài viết này cung cấp một khung đánh giá dứt khoát để theo dõi chất lỏng công nghiệp. Chúng tôi so sánh trực tiếp các phương pháp đánh dấu truyền thống với các giải pháp đường ống được tô màu sẵn hiện đại. Bạn sẽ hiểu các giao thức màu sắc riêng biệt ngăn ngừa những tai nạn thảm khốc trên sàn nhà máy như thế nào. Chúng tôi sẽ khám phá các tiêu chuẩn truyền thông cụ thể, sự khác biệt về chất liệu và các giao thức tuân thủ. Bạn sẽ học cách định hướng chu kỳ mua sắm tiếp theo của mình và đưa ra quyết định nâng cấp cơ sở sáng suốt.
Việc tuân thủ các tiêu chuẩn ANSI/ASME A13.1 hoặc RAL khu vực là không thể thương lượng để tuân thủ OSHA và an toàn vận hành.
Ống dẫn khí nén màu xanh lam và ống chân không màu xám là đường cơ sở trực quan tiêu chuẩn công nghiệp dành cho các loại khí tiện ích không độc hại, ít rủi ro.
Việc chuyển đổi từ đường ống truyền thống được sơn sang đường ống nhôm màu giúp giảm đáng kể công sức lắp đặt, bảo trì liên tục và giảm áp suất.
Việc lựa chọn phù hợp nhà sản xuất đường ống dẫn khí đòi hỏi phải đánh giá tính mô-đun, điều khoản bảo hành và tuân thủ nghiêm ngặt các tiêu chuẩn mã hóa màu toàn cầu.
Sự rõ ràng trên cơ sở hạ tầng cơ sở của bạn không chỉ là một lựa chọn mang tính thẩm mỹ. Nó phục vụ như là biện pháp phòng ngừa chính chống lại tai nạn tại nơi làm việc. Chiến lược mạnh mẽ nhận dạng đường ống khí công nghiệp giúp người vận hành không mắc phải những lỗi nghiêm trọng. Hình ảnh rõ ràng chủ động ngăn chặn các đội bảo trì vô tình chạm vào đường khí trơ hoặc chân không thay vì khí nén.
Sự ngạt thở nitơ vô tình vẫn là một rủi ro nghiêm trọng trong sản xuất hiện đại. Nếu người vận hành móc thiết bị thở bằng khí nén hoặc dụng cụ không khí tiêu chuẩn vào một đường dây nitơ không được đánh dấu, kết quả sẽ rất thảm khốc. Màu sắc tiêu chuẩn hóa loại bỏ hoàn toàn việc phỏng đoán này. Nó cung cấp tín hiệu trực quan ngay lập tức cho mọi người trên sàn.
Việc tuân thủ quy định phụ thuộc rất nhiều vào các tiêu chuẩn trực quan này. OSHA thường xuyên đưa ra các trích dẫn nghiêm trọng liên quan đến việc đánh dấu đường ống không đúng cách. Họ thực thi điều này thông qua Điều khoản nghĩa vụ chung, thường dựa vào nguyên tắc ANSI/ASME A13.1 làm chuẩn mực cho sự an toàn. Việc không thực hiện kiểm toán sẽ làm gián đoạn hoạt động và gánh chịu trách nhiệm pháp lý lớn.
Hiệu quả bảo trì được cải thiện đáng kể khi đường ống được phổ biến rộng rãi. Các kỹ thuật viên dành ít thời gian hơn để dò đường qua các lưới trần phức tạp. Mã màu phổ quát giúp giảm thời gian chẩn đoán. Họ cũng hợp lý hóa các thủ tục khóa/gắn thẻ cách ly (LOTO). Khi mọi kỹ thuật viên ngay lập tức xác định được phương tiện bên trong đường ống, họ sẽ bảo mật hệ thống nhanh hơn.
Kiểm tra cơ sở hạ tầng đường ống hiện tại của bạn hàng quý để phát hiện lớp sơn bị mờ hoặc thiếu nhãn.
Đào tạo tất cả người vận hành mới về các tiêu chuẩn màu cụ thể được sử dụng trong cơ sở của bạn.
Không bao giờ dựa vào kiến thức chung để xác định các hệ thống chất lỏng kế thừa.
Hiểu các tiêu chuẩn cơ bản là rất quan trọng để tuân thủ hoạt động. ANSI/ASME A13.1 quy định việc phân loại chất lỏng và khí ở Hoa Kỳ. Trong khi đó, hệ thống màu an toàn ISO và RAL chi phối các tiêu chuẩn toàn cầu và Châu Âu. Những khuôn khổ này đảm bảo tính đồng nhất toàn cầu giữa các ứng dụng công nghiệp.
Ống dẫn khí nén màu xanh tiêu chuẩn đại diện cho đường cơ sở chung cho năng lượng khí nén. Màu này phù hợp với RAL 5012, thường được gọi là Xanh an toàn. Màu xanh đặc biệt chỉ định các vật liệu khí có độ nguy hiểm thấp, không độc hại. Nó phân tách trực quan không khí tiện ích vô hại khỏi các chất nguy hiểm.
Hệ thống chân không yêu cầu sự tách biệt rõ ràng khỏi các khí hoạt động, có áp suất. Nhiệm vụ của ngành yêu cầu ống chân không màu xám . Điều này sử dụng RAL 7001 hoặc Bạc-Xám. Gray ngay lập tức cảnh báo các kỹ thuật viên về đường áp suất âm. Nó ngăn chặn sự tích hợp ngẫu nhiên với các công cụ khí nén áp suất dương.
Khí trơ tuân theo các nguyên tắc trực quan nghiêm ngặt của riêng chúng. Các hệ thống mang Nitơ, Argon hoặc Helium thường sử dụng màu xanh lá cây. Đôi khi, các cơ sở sử dụng sự kết hợp màu xanh và màu xám cụ thể. Những màu này nhấn mạnh sự khác biệt với các loại khí dễ cháy hoặc độc hại, vốn yêu cầu đánh dấu màu vàng hoặc cam về mặt pháp lý.
Mã màu ống khí nén thích hợp vượt ra ngoài màu cơ bản. Tiêu chuẩn an toàn yêu cầu mũi tên dòng chảy định hướng. Tính dễ đọc của văn bản phải đáp ứng các yêu cầu cụ thể về chiều cao dựa trên đường kính của ống. Bạn phải đặt những nhãn này thường xuyên. Các tiêu chuẩn thường yêu cầu bố trí cách nhau 50 feet, liền kề với van và bất cứ nơi nào đường ống xuyên qua tường.
Hướng dẫn lập bản đồ màu ANSI và RAL
Danh mục truyền thông | Màu tiêu chuẩn an toàn | RAL tương đương | Ứng dụng chung |
|---|---|---|---|
Khí nén | Màu xanh an toàn | RAL 5012 | Dụng cụ khí nén, tự động hóa |
chân không | Bạc-Xám | RAL 7001 | Xử lý vật liệu, đóng gói |
Khí trơ (Nitơ) | Màu xanh lá cây an toàn | RAL 6032 | Chăn, chế biến thực phẩm |
Dễ cháy/Độc | An toàn Vàng/Cam | RAL 1003 | Khí tự nhiên, hóa chất độc hại |
Người quản lý cơ sở phải đối mặt với hai con đường riêng biệt khi giải quyết cơ sở hạ tầng lỗi thời. Bạn có thể trang bị thêm các hệ thống cũ hoặc nâng cấp lên các giải pháp mô-đun hiện đại. Mỗi cách tiếp cận mang thực tế hoạt động độc đáo.
Phương pháp A liên quan đến việc sơn và dán nhãn các hệ thống cũ, thường là sắt đen hoặc đồng. Phương pháp này mang lại chi phí vật liệu trả trước thấp hơn nếu cơ sở hạ tầng đường ống hiện tại vẫn hoàn hảo. Tuy nhiên, nhược điểm thường lớn hơn sự thuận tiện ban đầu.
Bạn phải đối mặt với yêu cầu lao động cao khi sơn các đường ống nặng trên cao. Sơn liên tục bong tróc trong môi trường công nghiệp khắc nghiệt, ẩm ướt. Hơn nữa, sơn bên ngoài cung cấp khả năng chống ăn mòn bên trong hoàn toàn bằng không. Các ống sắt truyền thống sẽ tiếp tục mở rộng quy mô bên trong, bất kể bề ngoài chúng tuân thủ như thế nào.

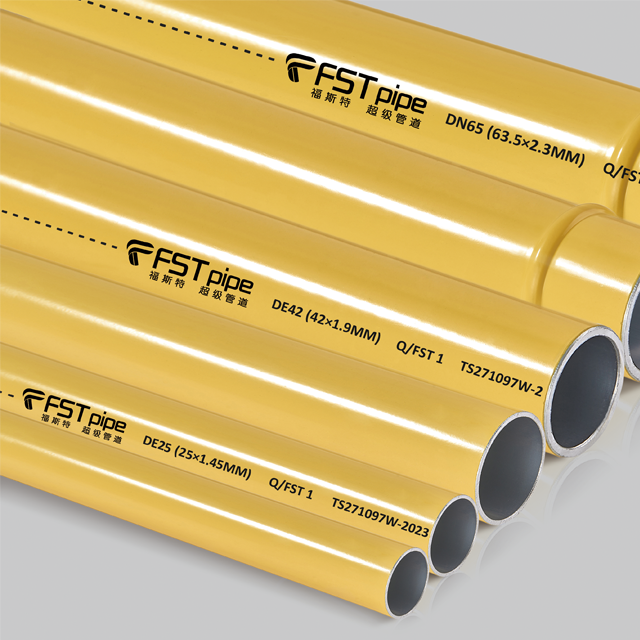

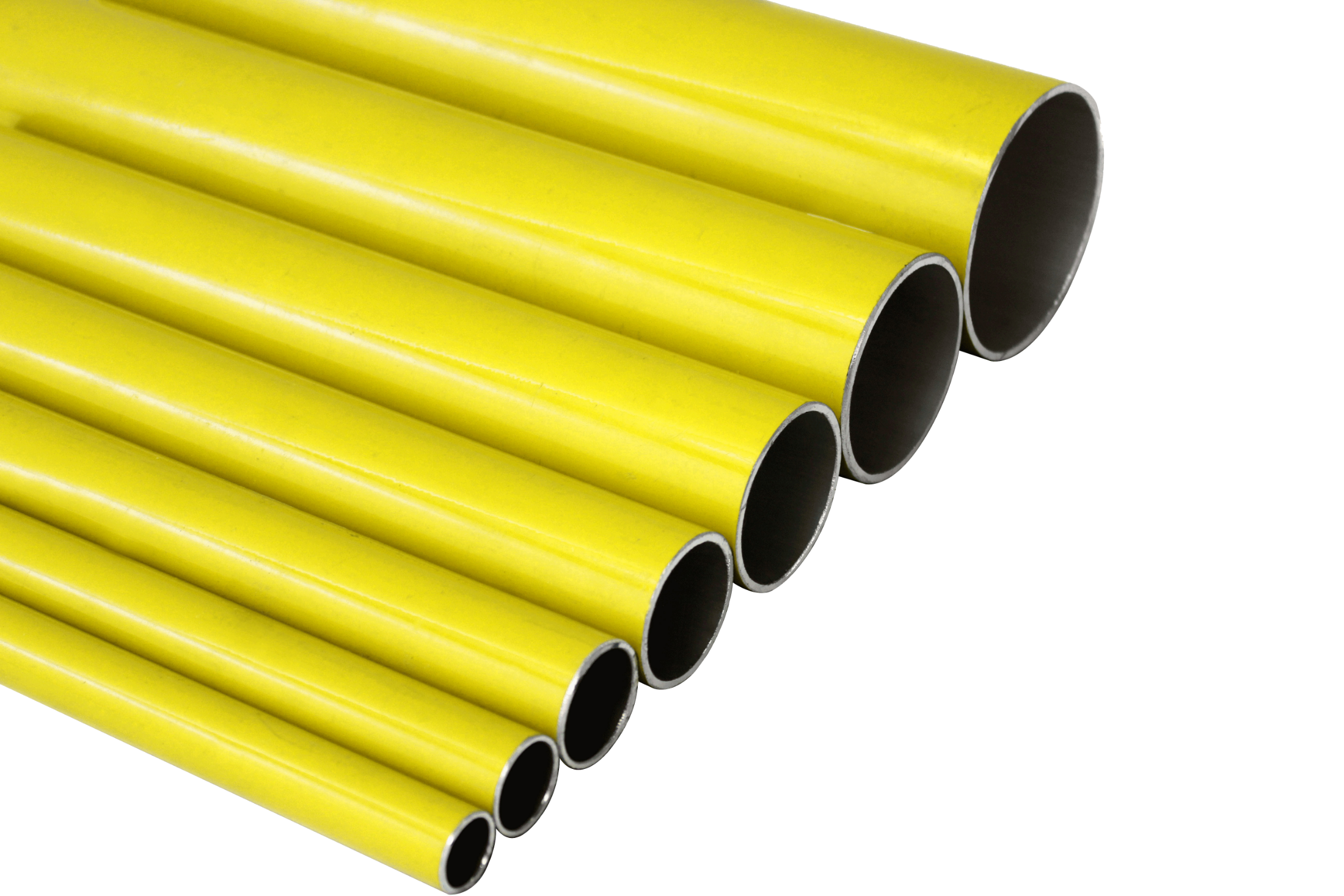

Cách tiếp cận B sử dụng hệ thống mô-đun hiện đại. Mạng lưới đường ống nhôm màu có các màu do nhà máy áp dụng, ép đùn hoặc sơn tĩnh điện. Những lớp hoàn thiện này không bị xuống cấp theo thời gian. Bạn có thể đạt được sự tuân thủ tích hợp ngay lập tức.
Rào cản chính cho Phương pháp B là chi phí vật chất ban đầu cao hơn. Bạn có thể sẽ cần phê duyệt vốn chính thức. Tuy nhiên, bạn sẽ loại bỏ được công việc cạo, chuẩn bị và sơn lại đường dây trên không lặp đi lặp lại vài năm một lần. Các hệ thống được tô màu sẵn duy trì sự tuân thủ một cách trực quan mà không cần can thiệp bảo trì liên tục.
Biểu đồ so sánh: Hệ thống cũ và hệ thống mô-đun
Tính năng | Đường ống kế thừa sơn (sắt/đồng) | Ống nhôm màu mô-đun |
|---|---|---|
Sẵn sàng tuân thủ | Yêu cầu sơn/dán nhãn thủ công | Tuân thủ màu sắc tiêu chuẩn vượt trội |
Độ bền hoàn thiện | Dễ bị bong tróc, bong tróc, phai màu | Sơn tĩnh điện vĩnh viễn hoặc ép đùn |
Nhân công lắp đặt | Cao (luồng, hàn, sơn) | Thấp (phụ kiện mô-đun nhấn để kết nối) |
Sạch sẽ bên trong | Dễ bị rỉ sét và đóng cặn bên trong | Không ăn mòn bên trong |
Sản xuất hiện đại đòi hỏi các hệ thống hoạt động hoàn hảo từ trong ra ngoài. Ống dẫn khí bằng nhôm mang lại tính toàn vẹn bên trong và bên ngoài tuyệt vời. Không giống như sắt sơn đen, nhôm không bị đóng cặn hoặc rỉ sét bên trong. Nó bảo vệ khí nén hạ lưu nhạy cảm khỏi các hạt vật chất gây hại.
Duy trì môi trường bên trong sạch sẽ đảm bảo lỗ khoan trơn tru vĩnh viễn. Độ mịn này thúc đẩy dòng chảy tầng tối ưu trên toàn mạng. Các ống sắt truyền thống phát triển ma sát bên trong khi chúng rỉ sét. Điều này buộc máy nén khí phải làm việc nhiều hơn để đẩy cùng một lượng không khí.
Giảm ma sát bên trong trực tiếp nâng cao hiệu quả sử dụng năng lượng. Ống nhôm mịn làm giảm đáng kể mức tiêu thụ năng lượng của máy nén. Máy nén quay vòng ít thường xuyên hơn. Chúng duy trì mức áp suất ổn định tại các điểm sử dụng cuối mà không bị căng quá mức. Hiệu quả hoạt động này có nghĩa là bảo tồn năng lượng đáng kể trên toàn bộ cơ sở.
Tính linh hoạt và khả năng mở rộng xác định các mạng mô-đun hiện đại. Hệ thống đẩy để kết nối mang lại lợi thế lớn về mặt cấu trúc. Khi cơ sở của bạn mở rộng, bạn có thể sửa đổi bố cục một cách nhanh chóng.
Chúng tích hợp dễ dàng với các phần cũ hiện có trong quá trình nâng cấp theo từng giai đoạn.
Chúng không yêu cầu lắp đặt máy móc ren nặng hoặc giấy phép gia công nóng.
Chúng cho phép các cơ sở trang bị lại dây chuyền lắp ráp trong một khoảng thời gian ngắn.
Chúng có trọng lượng nhẹ hơn đáng kể, giảm sức căng cho kết cấu giàn trần.
Việc chọn đúng nhà sản xuất đường ống dẫn khí quyết định sự thành công lâu dài của việc nâng cấp của bạn. Bạn phải đánh giá các nhà cung cấp tiềm năng theo một số tiêu chí nghiêm ngặt.
Đầu tiên, hãy xác minh sự chắc chắn về việc tuân thủ. Nhà sản xuất có cung cấp kết quả khớp màu RAL hoặc ANSI chính xác không? Lớp phủ phải được thiết kế đặc biệt cho môi trường khí nén, chân không và khí trơ. Sơn màu xanh thông thường trên đường ống chưa được xác minh không đảm bảo tuân thủ quy định.
Tiếp theo, đánh giá các phụ kiện và đảm bảo rò rỉ. Rà soát công nghệ kết nối độc quyền của họ. Một số sử dụng nén vòng chữ O, trong khi một số khác dựa vào cơ chế uốn. Xác định quan điểm của nhà sản xuất về bảo hành không bị rò rỉ. Một nhà cung cấp đáng tin cậy sẽ cung cấp bảo hành kéo dài 10 năm hoặc trọn đời đối với trường hợp rò rỉ phụ kiện.
Kỹ thuật và bố trí hỗ trợ tách biệt các nhà cung cấp cao cấp khỏi các nhà cung cấp cơ bản. Đánh giá xem nhà cung cấp có cung cấp các tính toán giảm áp suất toàn diện hay không. Họ nên cung cấp mô hình CAD hoặc BIM cho hình dạng cơ sở cụ thể của bạn. Tìm kiếm lộ trình triển khai để giảm thiểu sự gián đoạn đối với hoạt động hiện tại của bạn.
Cuối cùng, hãy xem xét độ bền của chuỗi cung ứng và tính sẵn có của nguyên liệu. Việc chọn một nhà cung cấp có hàng tồn kho được bản địa hóa là rất quan trọng. Nâng cấp cơ sở theo từng giai đoạn thường phải đối mặt với những thay đổi về dòng thời gian bất ngờ. Kho hàng cục bộ ngăn chặn sự chậm trễ tai hại khi bạn cần thêm phụ kiện hoặc chiều dài ống vào phút cuối.
Việc xác định đúng các loại khí công nghiệp vượt xa tính thẩm mỹ cơ bản của cơ sở. Nó hoạt động như một thành phần cơ bản của an toàn kết cấu và hiệu quả hoạt động. Các đường màu chính xác bảo vệ lực lượng lao động của bạn khỏi những kết nối sai nguy hiểm. Chúng cũng bảo vệ doanh nghiệp của bạn khỏi các hình phạt nghiêm khắc theo quy định và những thất bại kiểm toán tốn kém.
Chúng tôi khuyên những người ra quyết định nên kiểm tra cơ sở hạ tầng đường ống hiện tại của họ ngay lập tức. Đi bộ trên sàn cơ sở. Kiểm tra lớp sơn bong tróc, nhãn khó đọc và các sửa đổi đường ống không có giấy tờ. Nếu các đường ống cũ của bạn bị ăn mòn hoặc liên tục yêu cầu sơn lại thủ công để đảm bảo tuân thủ thì cần phải đại tu hệ thống.
Việc chuyển sang hệ thống nhôm mô-đun được tô màu sẵn thể hiện chiến lược vận hành thông minh nhất. Bạn loại bỏ lao động bảo trì định kỳ đồng thời cải thiện đáng kể động lực của dòng chảy nội bộ. Hãy liên hệ với một chuyên gia đường ống có trình độ ngay hôm nay. Yêu cầu tư vấn quy mô hệ thống toàn diện để hiện đại hóa cơ sở hạ tầng chất lỏng và khí đốt của bạn.
Trả lời: Mặc dù OSHA không thực thi một nhãn hiệu sơn cụ thể nhưng họ bắt buộc phải đánh dấu mối nguy hiểm và tiện ích có thể nhận biết được. Họ thường thực thi ANSI/ASME A13.1, quy định nghiêm ngặt màu xanh lam cho các loại khí có độ nguy hiểm thấp như khí nén.
Đáp: Nhấn mạnh là không. OSHA nghiêm cấm PVC tiêu chuẩn dùng cho khí nén do có nguy cơ nổ vỡ nghiêm trọng. Lệnh cấm này được áp dụng bất kể nó được tô màu hay dán nhãn như thế nào.
Trả lời: Đường chân không thường được chỉ định bằng ống màu xám. Các khí trơ, như Nitơ, thường sử dụng màu xanh lá cây với chữ màu trắng cụ thể. Điều này cho thấy trạng thái nguy hiểm thấp, không bắt lửa của chúng.
Đ: Vâng. Mặc dù màu cơ bản của ống xác định danh mục phương tiện nhưng các tiêu chuẩn an toàn vẫn yêu cầu mũi tên định hướng và mã nhận dạng văn bản rõ ràng. Những bổ sung này cho biết hướng dòng chảy và loại khí chính xác.
