Các cơ sở công nghiệp phụ thuộc hoàn toàn vào khí nén ổn định, liên tục. Việc lựa chọn cơ sở hạ tầng đường ống sai mang lại rủi ro vận hành nghiêm trọng. Bạn phải đối mặt với một sự cân bằng mong manh khi thiết kế những mạng lưới quan trọng này. không đủ Việc đánh giá áp suất đường ống khí nén sẽ tạo ra các mối nguy hiểm an toàn ngay lập tức và các điểm hỏng hóc nghiêm trọng. Ngược lại, việc xác định quá mức một cách mù quáng hệ thống của bạn sẽ tạo ra các yêu cầu lắp ráp cấu trúc phức tạp và số lượng lớn không cần thiết. Bạn phải tính toán cẩn thận công suất máy nén tối đa, giới hạn an toàn nghiêm ngặt và các biến số môi trường khắc nghiệt. Áp suất vận hành tiêu chuẩn hiếm khi nói lên toàn bộ câu chuyện. Bài viết này cung cấp một khung đánh giá cụ thể, dựa trên bằng chứng. Chúng tôi khám phá cách tự tin lựa chọn giữa hệ thống 10 bar, 13 bar và 16 bar. Bạn sẽ tìm hiểu những khác biệt quan trọng về hiệu suất vật liệu, các hạn chế về cấu trúc và tuân thủ nghiêm ngặt về an toàn. Mục tiêu của chúng tôi rất đơn giản. Chúng tôi muốn giúp bạn xây dựng một mạng lưới khí nén mạnh mẽ, hiệu quả cao được điều chỉnh chính xác theo nhu cầu cơ khí của cơ sở bạn.
Xếp hạng phù hợp với nhu cầu cao nhất: Luôn căn cứ xếp hạng áp suất đường ống khí nén của bạn dựa trên áp suất tối đa có thể có của hệ thống máy nén, cộng với giới hạn an toàn tiêu chuẩn, thay vì mức sử dụng trung bình hàng ngày.
Tính đến việc giảm nhiệt độ: Khi nhiệt độ môi trường hoặc chất lỏng tăng lên, áp suất làm việc an toàn của vật liệu đường ống sẽ giảm.
Vấn đề vật liệu: Hệ thống đường ống khí bằng nhôm mang lại sự cân bằng tốt nhất về khả năng chống ăn mòn, tính toàn vẹn của cấu trúc và dòng chảy bên trong trơn tru cho các ứng dụng 13 bar và 16 bar.
Tránh sử dụng kỹ thuật quá mức: Mặc dù ống khí nén 16 bar mang lại khả năng chống chịu tối đa trong tương lai, nhưng các cơ sở sản xuất tiêu chuẩn hiếm khi yêu cầu nhiều hơn mức định mức 10 bar hoặc 13 bar.
Các kỹ sư thường xem xét các công cụ khí nén của họ, lưu ý yêu cầu cơ bản 6 bar và chỉ định ngay đường ống 10 bar. Họ cho rằng điều này có nhiều chỗ cho sai sót. Cách tiếp cận này về cơ bản vẫn còn thiếu sót và nguy hiểm. Xếp hạng hệ thống của bạn phải phù hợp trực tiếp với khả năng tối đa tuyệt đối của máy nén chứ không phải các công cụ sử dụng cuối cùng của bạn.
Đầu ra của máy nén quyết định các yêu cầu cơ sở hạ tầng cơ bản của bạn. Nếu máy nén truyền động tốc độ thay đổi (VSD) của bạn có thể tăng vọt lên 12 bar trong thời gian xảy ra hiện tượng bất thường về cơ học ở mức cao nhất, thì mạng 10 bar sẽ ngay lập tức không tuân thủ. Chúng tôi luôn khuyên bạn nên đánh giá áp suất xả tối đa trên bảng tên của thiết bị. Bạn phải xây dựng mạng của mình để xử lý đầu ra tối đa cụ thể đó mà không phải đổ mồ hôi.
Bạn phải hiểu sự khác biệt rõ ràng giữa Áp suất làm việc tối đa (MWP) và áp suất nổ. Áp suất nổ thể hiện ngưỡng chính xác nơi đường ống vật lý bị vỡ một cách dữ dội. Các tổ chức tiêu chuẩn công nghiệp, chẳng hạn như ASME, yêu cầu các tỷ lệ an toàn nghiêm ngặt cho hệ thống khí nén. Họ thường yêu cầu tỷ lệ an toàn 3:1 hoặc 4:1.
Một số yếu tố động có thể làm tổn hại đến giới hạn an toàn này theo thời gian. Bạn phải tính đến:
Mệt mỏi do nhiệt: Sự giãn nở và co rút liên tục làm suy yếu các khớp.
Rung động cơ học: Cộng hưởng trực tiếp từ các phụ kiện cứng gãy vi mô của máy móc hạng nặng.
Chu kỳ áp suất: Tải và dỡ tải nhanh chóng làm căng thành ống.
Nếu một đường ống có MWP 13 bar, áp suất nổ thực tế của nó có thể ở khoảng 52 bar. Bạn không bao giờ nên cắt giảm giới hạn an toàn quan trọng này để phù hợp với mức tăng đột biến của máy nén.
Các biến số môi trường ảnh hưởng lớn đến khả năng chịu áp lực thực sự của bạn. Nhiệt đóng vai trò là kẻ thù thầm lặng đối với cơ sở hạ tầng khí nén. Chúng tôi thường xuyên lắp đặt các đường ống gần trần nhà, phía trên lò nung hoặc ngang qua các mái nhà sản xuất nóng không được thông gió. Khi nhiệt độ xung quanh tăng lên, tính toàn vẹn cấu trúc của vật liệu sẽ suy yếu đáng kể. Một đường ống được định mức chịu được 16 bar ở 20°C có thể chỉ chịu được áp suất 12 bar ở 50°C một cách an toàn. Bạn phải tính toán cẩn thận các yếu tố làm giảm nhiệt độ trước khi hoàn thiện bản thiết kế hệ thống của mình.
Hầu hết các nhà máy công nghiệp vừa và nhẹ đều hoạt động thoải mái trên mạng 10 bar. Chúng tôi thấy đặc điểm kỹ thuật tiêu chuẩn này trên vô số nhà máy.
Các trường hợp sử dụng lý tưởng bao gồm các nhà máy sản xuất chung, cơ sở đóng gói tiêu chuẩn và các cửa hàng sửa chữa thân xe đông đúc. Nếu bạn chạy các dụng cụ cầm tay bằng khí nén cơ bản hoặc các xi lanh tự động nhỏ, xếp hạng 10 bar sẽ mang lại nhiều công suất. Nó xử lý các biến động hàng ngày một cách dễ dàng.
Tuy nhiên, vẫn tồn tại những hạn chế nghiêm ngặt. Hệ thống 10 bar cực kỳ thiếu hụt thời gian để xả áp suất cao chuyên dụng. Nó không thể xử lý an toàn thiết bị thổi chai PET hoặc van dẫn động khí nén công nghiệp nặng. Bất chấp những giới hạn hoạt động này, hệ thống 10 bar vẫn có khả năng tiếp cận cao. Chúng nhẹ hơn về mặt vật lý, dễ điều khiển hơn và lắp ráp đơn giản hơn về mặt cấu trúc.
Khi nhu cầu sản xuất tăng lên, 10 bar thường tỏ ra không đủ. Các ngành công nghiệp nặng đòi hỏi cơ sở hạ tầng mạnh hơn. Một ống dẫn khí 13 bar chắc chắn sẽ lấp đầy khoảng cách này một cách hoàn hảo.
Các trường hợp sử dụng lý tưởng liên quan đến sản xuất ô tô quy mô lớn, dây chuyền lắp ráp hàng không vũ trụ và trung tâm gia công CNC. Những môi trường mở rộng này có bố cục rộng lớn, trải dài. Đường ống dài chạy tự nhiên gây ra sụt áp nghiêm trọng ở hạ lưu. Mạng 13 bar cho phép bạn tăng công suất máy nén ban đầu một cách an toàn. Bạn có thể đẩy 11 hoặc 12 bar tại nguồn, đảm bảo 8 bar ổn định chạm đến các góc xa nhất của cây trồng khổng lồ của bạn.
Đánh giá này hoạt động như một bộ đệm hoạt động tuyệt vời. Nếu bạn dự định sớm mở rộng quy mô hoạt động, thông số kỹ thuật 13 bar sẽ dễ dàng hấp thụ các đột biến của máy nén dẫn động tốc độ thay đổi (VSD) mà không cần kích hoạt van an toàn.
Các ứng dụng công nghiệp cực đoan đòi hỏi kỹ thuật cực cao. Ống khí nén 16 bar xử lý các nhu cầu khí nén khắc nghiệt nhất được biết đến trong sản xuất.
Các trường hợp sử dụng lý tưởng bao gồm các hoạt động đúc thổi PET. Những máy làm chai này thường yêu cầu áp suất từ 14 đến 15 bar để tạo thành nhựa. Các thiết bị cắt laser sử dụng nitơ áp suất cao hoặc hỗ trợ không khí cũng phụ thuộc rất nhiều vào đánh giá này. Tương tự, thiết bị khai thác hạng nặng và các nhà máy xử lý hóa chất chuyên dụng yêu cầu đường ống 16 bar phải vận hành an toàn.
Những hạn chế xoay quanh mật độ vật lý và các ràng buộc lắp ráp phức tạp. Những hệ thống mạnh mẽ này đòi hỏi thành ống nặng hơn, phụ kiện khóa được gia công chính xác và nhân công lắp đặt có chuyên môn cao. Tuy nhiên, họ cung cấp khả năng chứng minh tương lai chưa từng có. Chúng tôi thực sự khuyên bạn nên sử dụng thông số kỹ thuật 16 bar nếu bạn dự định chuyển sang tự động hóa công suất cao trong vòng 5 năm tới.
Xếp hạng áp suất không có ý nghĩa gì nếu vật liệu đã chọn của bạn xuống cấp. Môi trường bên trong của đường dây khí nén ẩm ướt, hỗn loạn và nhờn. Hãy cùng xem tại sao một số vật liệu nhất định thống trị bối cảnh công nghiệp hiện đại trong khi những vật liệu khác lại thất bại.

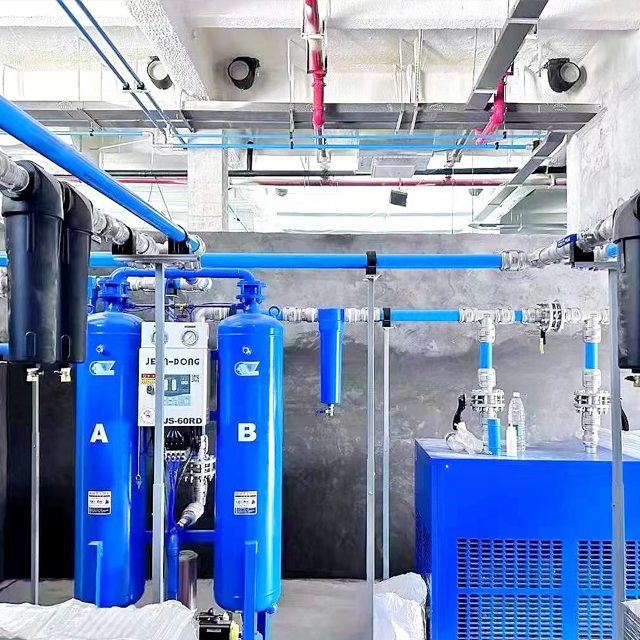

Các kỹ sư cực kỳ thích hệ thống đường ống dẫn khí bằng nhôm để lắp đặt hiệu suất cao hiện đại. Nhôm mang lại độ tin cậy đặc biệt qua nhiều thập kỷ sử dụng liên tục.
Nó duy trì hệ số ma sát hoàn toàn không đổi. Không giống như thép mạ kẽm cũ, nhôm không bao giờ đóng cặn, rỗ hoặc rỉ sét bên trong. Lỗ khoan trơn tru vĩnh viễn này ngăn chặn lực cản vận tốc và đảm bảo luồng không khí của bạn luôn sạch hoàn toàn. Không khí sạch bảo vệ van khí nén hạ lưu đắt tiền của bạn khỏi các mảnh vụn mài mòn.
Độ tin cậy ở áp suất cao thể hiện một lợi thế lớn khác. Độ cứng kết cấu của nhôm ép đùn dễ dàng xử lý ứng suất theo chu kỳ 13 bar và 16 bar. Nó mở rộng và co lại có thể dự đoán được dưới tải nhiệt. Ngược lại, OSHA nghiêm cấm ống nhựa PVC dùng cho khí nén. PVC trở nên rất giòn và vỡ vụn khi chịu áp lực. Nó gửi những mảnh nhựa chết người khắp sàn nhà máy khi thất bại.
Chúng ta cũng phải đánh giá các lựa chọn kim loại truyền thống khi thiết kế mạng lưới đường ống khí nén công nghiệp .
Thép không gỉ cung cấp sức mạnh kết cấu đáng kinh ngạc. Nó hoạt động tốt trong môi trường rửa trôi hóa học khắc nghiệt, có tính ăn mòn cao hoặc các ứng dụng hàng hải ngoài trời. Tuy nhiên, thép không gỉ nổi tiếng là nặng và khó sửa đổi. Nó đòi hỏi thợ hàn lành nghề hoặc phụ kiện máy ép lớn để lắp đặt an toàn.
Đồng phục vụ tốt cho các mạng tiêu chuẩn, áp suất thấp với diện tích nhỏ hơn. Tuy nhiên, đồng đòi hỏi phải hàn hoặc hàn rộng rãi ở mọi khớp. Khi bạn cần các ống có đường kính lớn để lắp đặt khối lượng lớn, áp suất cao, đồng sẽ nhanh chóng trở nên quá cồng kềnh và nặng nề để có thể hỗ trợ an toàn trên cao.
Sự phù hợp của vật liệu cho khí nén áp suất cao
Loại vật liệu | Áp suất điển hình tối đa (Bar) | Chống ăn mòn | Phương pháp cài đặt | Ứng dụng lý tưởng |
|---|---|---|---|---|
Nhôm ép đùn | Thanh 16+ | Xuất sắc | Nhấn để kết nối / Kẹp | Sản xuất, CNC, Công nghiệp nặng |
thép không gỉ | Cao (20+ thanh) | Nổi bật | Hàn / ép phù hợp | Chế biến hóa chất, cấp thực phẩm |
Thép mạ kẽm | 16 thanh | Kém (Rỉ sét bên trong) | Luồng | Hệ thống kế thừa (Không được khuyến nghị) |
đồng | 13 thanh | Tốt | Hàn / hàn | Khí y tế, xưởng nhỏ |
Mức áp suất cao không thể khắc phục được một thiết kế có sai sót cơ bản. Nhiều cơ sở nhầm lẫn tăng công suất máy nén của họ chỉ để khắc phục mạng lưới đường ống có kích thước kém.
Hãy thảo luận về mối quan hệ ma sát-áp suất bên trong. Các đường ống có kích thước nhỏ hoạt động như một điểm tắc nghẽn hoạt động nghiêm trọng. Chúng hạn chế rất nhiều lưu lượng thể tích. Khi không khí cố gắng đẩy mạnh qua các hành lang hẹp, nó sẽ mất động năng do ma sát bề mặt. Hiện tượng vật lý này tạo ra sự sụt giảm áp suất lớn trong hệ thống. Bạn có thể xuất ra 13 bar tại phòng máy nén nhưng chỉ nhận được 8 bar ở máy đóng gói ở xa.
Cân bằng đường kính ống với mức áp suất bạn đã chọn vẫn cực kỳ quan trọng. Mức áp suất quyết định độ an toàn vật lý của thành ống. Đường kính quyết định tổng thể tích không khí và tốc độ dòng chảy của bạn. Bạn phải tính toán chính xác CFM (feet khối mỗi phút) cần thiết trước khi xem thông số áp suất.
Nếu sàn sản xuất của bạn yêu cầu 1000 CFM, một ống nhỏ hai inch sẽ làm tắc nghẽn hoàn toàn dòng chảy. Điều này xảy ra bất kể đường ống được định mức là 10 bar hay 16 bar. Bạn phải tăng kích thước đường kính vật lý để giảm vận tốc bên trong. Vận tốc cao làm tăng đáng kể ma sát. Ma sát này buộc máy nén của bạn phải chạy mạnh hơn, lãng phí một lượng lớn năng lượng điện một cách không cần thiết. Luôn xác định kích thước đường kính mạng để có tốc độ dòng chảy tối ưu trước khi chọn độ dày thành cuối cùng và định mức thanh.
Thiết kế hệ thống chỉ là một nửa trận chiến. Việc lắp đặt kém sẽ biến ngay cả đường ống dẫn khí áp suất cao chất lượng cao nhất trở thành mối nguy hiểm nghiêm trọng cho cơ sở.
Lắp đúng cách và vặn xoắn chính xác là bước lắp đặt quan trọng nhất. Một mạng chỉ an toàn khi có điểm yếu nhất tuyệt đối của nó. Bạn phải sử dụng cơ chế đẩy để kết nối do nhà sản xuất chỉ định hoặc các phụ kiện uốn cong hạng nặng. Siết chặt quá mức sẽ làm nát các vòng chữ O bên trong, trong khi việc siết chặt quá mức sẽ dẫn đến hiện tượng bung khớp nghiêm trọng dưới tải trọng nặng theo chu kỳ 16 bar.
Tuân thủ an toàn trực tiếp bảo vệ lực lượng lao động của bạn. Luôn tham khảo các tiêu chuẩn ASME B31.1 (Đường ống điện) hoặc B31.3 (Đường ống xử lý) khi triển khai kiến trúc khí nén công nghiệp. Các tiêu chuẩn ISO cũng cung cấp các khuôn khổ kiểm tra nghiêm ngặt về an toàn thể tích.
Chúng tôi thực sự khuyên bạn nên tuân theo quy trình vận hành nghiêm ngặt trước khi đưa đường dây cao áp mới vào hoạt động đầy đủ. Việc thúc đẩy quá trình này sẽ dẫn đến thảm họa.
Kiểm tra bằng mắt: Đi lại toàn bộ đường dây vật lý để xác minh mọi móc treo, kẹp chịu tải nặng và khớp nối thẳng hàng mà không bị võng cấu trúc.
Giai đoạn cách ly: Đóng tất cả các van khí nén hạ lưu và bộ điều chỉnh thiết bị nhạy cảm để tránh sốc áp suất đột ngột cho máy móc của bạn.
Kiểm tra áp suất tăng dần: Đưa không khí vào với mức tăng 25% vừa phải. Giữ áp lực đều đặn trong mười phút ở mỗi giai đoạn. Giám sát chặt chẽ các rò rỉ âm thanh hoặc giảm đồng hồ đo trước khi đạt tải trọng định mức tối đa.
Việc chọn mức áp suất đường ống chính xác sẽ quyết định mức độ ổn định trong hoạt động của cơ sở của bạn. Bây giờ bạn đã hiểu các biến cơ học cốt lõi. Dụng cụ khí nén tiêu chuẩn chạy an toàn theo thông số kỹ thuật 10 bar. Các nhà máy công nghiệp nặng cần dung tích đệm đường ống nên chọn loại ống 13 bar. Các ứng dụng chuyên biệt, cường độ cao đòi hỏi cơ sở hạ tầng 16 bar cứng nhắc.
Chúng tôi thực sự khuyên bạn nên tiến hành kiểm tra nhu cầu không khí toàn diện trước khi mua bất kỳ vật liệu nào. Đo CFM cao nhất của bạn, lập biểu đồ đầu ra tối đa có thể có của máy nén và vạch ra các lần chạy đường ống dài nhất của cơ sở.
Đừng để quyết định kỹ thuật quan trọng này phải phỏng đoán. Hãy tham khảo ý kiến của kỹ sư hệ thống khí nén có trình độ ngay hôm nay. Yêu cầu một máy tính kích thước ống chuyên nghiệp để khóa các thông số kỹ thuật kết cấu chính xác của bạn và đảm bảo hoạt động an toàn trong nhiều thập kỷ.
Trả lời: Chúng tôi thực sự khuyên bạn không nên làm điều này do có những rủi ro nghiêm trọng về an toàn. Một hệ thống khí nén chỉ được đánh giá cho thành phần được đánh giá thấp nhất. Nếu bạn phải trộn các mức xếp hạng, thì cần phải lắp đặt các van điều chỉnh áp suất (PRV) nghiêm ngặt, không an toàn ngay trước khi vào các vùng có mức xếp hạng thấp hơn. Nếu không có PRV, các xung áp suất cao có thể dễ dàng làm vỡ các đường ống yếu hơn.
Đáp: Có, nhiệt độ môi trường ảnh hưởng lớn đến khả năng kết cấu. Bạn phải áp dụng hệ số suy giảm cho môi trường nóng. Khi nhiệt độ môi trường xung quanh hoặc nhiệt độ khí nén tăng cao hơn mức cơ bản tiêu chuẩn (thường là 20°C hoặc 68°F), khả năng áp suất tối đa an toàn của vật liệu ống sẽ giảm dần. Luôn tham khảo biểu đồ giảm tải của nhà sản xuất đối với việc lắp đặt nóng.
Đáp: PVC bị thoái hóa theo thời gian và trở nên rất giòn. Khi mang khí nén dưới áp suất, hư hỏng cấu trúc không chỉ đơn giản là rò rỉ; nó tan vỡ dữ dội. Hành động này sẽ gửi các mảnh nhựa chết người đi khắp cơ sở. OSHA nghiêm cấm PVC dùng cho khí nén. Bạn nên luôn luôn sử dụng các lựa chọn thay thế phù hợp với nhôm hoặc thép.
Đáp: Định mức đường kính và áp suất xử lý hai nguyên lý vật lý hoàn toàn khác nhau. Đường kính quyết định thể tích không khí và tốc độ dòng chảy của bạn. Đánh giá áp suất quyết định độ bền vật lý của tường và độ an toàn của kết cấu. Trước tiên, bạn phải tính toán các yêu cầu CFM của mình để xác định đường kính chính xác. Sau đó, chọn một đường ống có đường kính cụ thể đáp ứng định mức thanh yêu cầu của bạn.
