Hệ thống đường ống công nghiệp phụ thuộc rất nhiều vào việc lựa chọn van chính xác để vận hành an toàn. Việc lựa chọn đúng cơ chế này sẽ duy trì tính toàn vẹn của áp suất, ngăn ngừa ô nhiễm môi trường và giảm thiểu lãng phí năng lượng trên toàn bộ cơ sở của bạn. Thật không may, nhiều nhà khai thác bỏ qua thành phần quan trọng này. Van sử dụng sai sẽ nhanh chóng dẫn đến tổn thất tài chính có thể đo lường được. Bạn có thể gặp phải tình trạng giảm áp suất nhân tạo trong đường dây khí nén của mình. Ngoài ra, bạn có thể phải đối mặt với tình trạng chân không bị suy giảm nghiêm trọng hoặc rò rỉ khí trơ rất tốn kém. Những sai sót này làm gián đoạn lịch trình sản xuất và ảnh hưởng nghiêm trọng đến an toàn của nhà máy.
Mục tiêu của chúng tôi ở đây là cung cấp cho các kỹ sư đường ống và người quản lý cơ sở một khuôn khổ đáng tin cậy, dựa trên bằng chứng. Chúng tôi sẽ giúp bạn đánh giá và chỉ định các loại van chính xác cần thiết cho các ứng dụng khí nén và khí riêng biệt. Bạn sẽ tìm hiểu cách kết hợp các loại phương tiện với thiết kế van để có hiệu suất tối ưu. Bằng cách hiểu những nguyên tắc cốt lõi này, bạn có thể đảm bảo độ tin cậy của hệ thống và xây dựng mạng lưới đường ống công nghiệp hiệu quả cao.
Thiết kế quy định phương tiện truyền thông: Khí nén, chân không và khí trơ yêu cầu các cơ chế bịt kín và cấu hình dòng chảy riêng biệt; cách tiếp cận van đa năng có nguy cơ gây ra lỗi hệ thống.
Giới hạn kích thước Giảm áp suất: Việc chỉ định van chỉ dựa trên đường kính ống thay vì Hệ số dòng chảy (Cv) đảm bảo hệ thống không hiệu quả.
Vấn đề về tính toàn vẹn của vật liệu: Khí trơ và các ứng dụng có nhu cầu cao đòi hỏi các lựa chọn luyện kim cụ thể, chẳng hạn như van bướm SS304, để ngăn chặn quá trình oxy hóa và đảm bảo tuổi thọ.
Việc kiểm tra nhà cung cấp là rất quan trọng: Hợp tác với nhà cung cấp van công nghiệp có trách nhiệm sẽ đảm bảo khả năng truy xuất nguồn gốc, kiểm tra tỷ lệ rò rỉ nghiêm ngặt và độ tin cậy sau lắp đặt.
Việc chọn sai van sẽ tạo ra hiệu ứng xếp tầng dẫn đến các lỗi vận hành. Các cơ sở thường đánh giá thấp tốc độ phần cứng không phù hợp làm giảm hiệu suất hệ thống. Lựa chọn cơ khí kém sẽ trực tiếp làm tăng hóa đơn tiện ích và ảnh hưởng đến an toàn quy trình.
Van đường ống khí nén có kích thước nhỏ hạn chế luồng không khí đáng kể. Hạn chế này tạo ra sự lãng phí năng lượng nghiêm trọng thông qua việc giảm áp suất nhân tạo. Khi xảy ra sụt áp ở van, máy nén phải làm việc quá sức để bù đắp tổn thất. Chúng chạy chu kỳ dài hơn và tiêu thụ nhiều kilowatt hơn. Việc làm việc quá sức liên tục này làm giảm đáng kể tuổi thọ của máy nén. Theo thời gian, mức phạt tài chính do lãng phí điện vượt xa giá mua ban đầu của một chiếc van có kích thước phù hợp.
Ô nhiễm hệ thống đại diện cho một yếu tố rủi ro chính khác. Hệ thống chân không và đường dẫn khí tinh khiết rất nhạy cảm với tạp chất. Nếu bạn chọn vật liệu bịt kín không phù hợp, chúng sẽ thoát khí khi tiếp xúc với chân không sâu. Sự thoát khí này đưa các phân tử lạ vào hệ thống. Tương tự, các van công nghiệp tiêu chuẩn thường thải các hạt cực nhỏ vào dòng khí trơ tinh khiết. Những chất gây ô nhiễm này làm hỏng các quy trình sản xuất nhạy cảm, đặc biệt là trong các ứng dụng bán dẫn hoặc dược phẩm.
Hỏng van sớm cũng gây ra thời gian ngừng hoạt động bảo trì tốn kém. Van kém bị kẹt cơ học. Các bộ phận kim loại chuyển động kết hợp với nhau dưới tác dụng ma sát. Bạn cũng có thể gặp phải hiện tượng bung phớt đột ngột do áp suất tăng vọt. Việc thay thế các bộ phận bị lỗi sẽ làm dừng hoàn toàn dây chuyền sản xuất. Việc chỉ định các thành phần có vòng đời cao mang lại lợi tức đầu tư tuyệt vời. Bạn đạt được lịch trình bảo trì có thể dự đoán được và tránh việc tắt hệ thống khẩn cấp.
Mỗi môi trường khí hoạt động khác nhau dưới áp suất. Bạn không thể áp dụng một cách an toàn phương pháp tiếp cận chung cho tất cả cơ sở của mình. Đặc điểm của phương tiện truyền thông phải quyết định kiến trúc van cụ thể của bạn.
Hệ thống khí nén đòi hỏi các thành phần mạnh mẽ. Ưu tiên hàng đầu của bạn là cách ly nhanh chóng và giảm áp suất ở mức tối thiểu. Van cũng phải chịu được dầu máy nén tổng hợp có tính ăn mòn cao. Sự ngưng tụ hơi ẩm thường xuyên tích tụ bên trong những đường này. Các cơ chế bên trong phải chịu được độ ẩm liên tục này mà không bị rỉ sét.

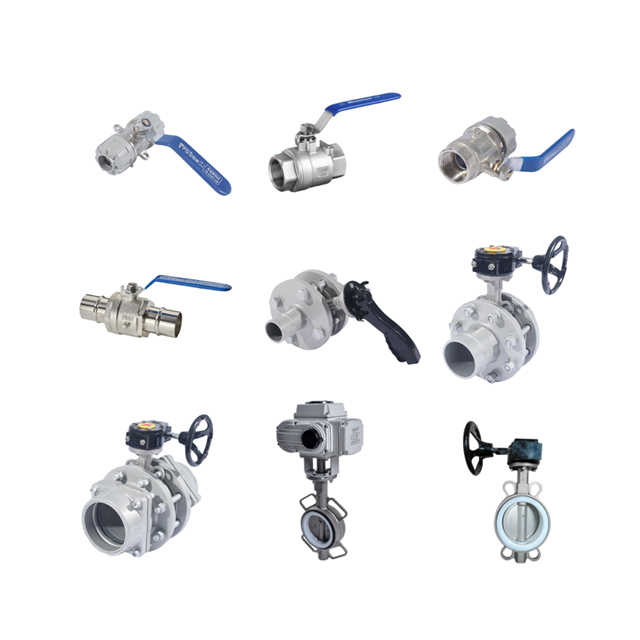

Chúng tôi khuyên dùng van bi toàn cổng cho các đường khí nén nhỏ hơn. Chúng cung cấp một đường dẫn dòng chảy không bị cản trở khi mở hoàn toàn. Thiết kế này hầu như loại bỏ sự sụt giảm áp suất. Đối với các tiêu đề chính lớn hơn, bạn nên chỉ định van bướm dạng vấu hoặc dạng wafer. Một van khí nén được thiết kế phù hợp sẽ xử lý hoạt động nhanh chóng một cách an toàn. Nó cô lập các phần hệ thống một cách nhanh chóng trong trường hợp khẩn cấp.
Hệ thống chân không hoạt động theo các định luật vật lý độc đáo. Ưu tiên chính của bạn bao gồm khả năng bịt kín hai chiều và các tiêu chuẩn nghiêm ngặt về không rò rỉ. Bạn cũng phải ngăn chặn sự thoát khí của chất đàn hồi. Các kỹ sư phải quản lý dòng phân tử khác với dòng nhớt tiêu chuẩn. Trong chân không sâu, các phân tử khí chuyển động độc lập. Chúng dễ dàng trượt qua những khiếm khuyết bịt kín vi mô.
Bạn nên triển khai van bướm hiệu suất cao cho máy hút bụi thô. Van màng chuyên dụng xử lý phạm vi chân không trung bình một cách xuất sắc. Đối với môi trường chân không có độ tinh khiết cao, bạn cần có van kín. Các đơn vị này cách ly thân van hoàn toàn với khí quyển. chuyên dụng Van đường ống chân không sử dụng chất đàn hồi chính xác như Viton. Viton chống lại sự thoát khí và duy trì tính toàn vẹn của cấu trúc dưới áp suất âm.
Khí trơ đóng vai trò là phương tiện tiện ích quan trọng trong sản xuất. Việc duy trì độ tinh khiết được xếp hạng là ưu tiên cao nhất của bạn. Bạn cũng có thể yêu cầu khả năng tương thích đông lạnh cho các ứng dụng nitơ lỏng. Các cơ sở yêu cầu lượng khí thải thoát ra tuyệt đối bằng không. Các phân tử helium cực kỳ nhỏ. Chúng sẽ dễ dàng thoát ra ngoài qua các phớt công nghiệp tiêu chuẩn.
Bạn phải chỉ định van bi được làm sạch để cung cấp oxy. Quá trình làm sạch đặc biệt này loại bỏ tất cả các chất bôi trơn dễ cháy. Nó ngăn chặn các phản ứng nguy hiểm và giữ cho khí hoàn toàn tinh khiết. chuyên dụng Van khí trơ được sản xuất từ thép không gỉ SS304 hoặc SS316 cao cấp giúp ngăn chặn quá trình oxy hóa hệ thống. Bạn đảm bảo rằng khí vẫn không bị ô nhiễm từ nguồn đến điểm sử dụng cuối cùng.
Sau khi xác định đúng loại van, bạn phải hoàn thiện các thông số kỹ thuật. Khả năng định cỡ, luyện kim và tự động hóa xác định hiệu suất hiện trường thực tế.
Thực tế toán học của kích thước van thường làm các kỹ sư ngạc nhiên. Kích thước đường ống vật lý không đảm bảo đủ lưu lượng. Bạn phải khớp Hệ số dòng chảy (Cv) của van với tốc độ dòng chảy yêu cầu. Giá trị Cv cho biết có bao nhiêu gallon nước đi qua van mỗi phút khi áp suất giảm 1 PSI. Việc chỉ định van chỉ dựa trên đường kính ống đảm bảo hệ thống không hiệu quả.
Thực hiện theo danh sách đánh số này để định cỡ chính xác:
Tính toán tốc độ dòng chảy tối đa tuyệt đối được yêu cầu bởi thiết bị hạ lưu.
Xác định mức giảm áp suất tối đa cho phép đối với đoạn đường ống cụ thể đó.
Tham khảo dữ liệu kỹ thuật của nhà sản xuất để xác định đường cong Cv.
Chọn một van có xếp hạng Cv vượt quá yêu cầu tính toán của bạn một cách thoải mái.
Thông số kỹ thuật vật liệu quyết định sự sống còn về thể chất trong môi trường khắc nghiệt. Bạn phải đánh giá sự cần thiết của vỏ chống ăn mòn. Môi trường công nghiệp có độ ẩm hỗn hợp phá hủy thép cacbon một cách nhanh chóng. Chúng tôi coi van bướm SS304 là tiêu chuẩn cơ bản về độ bền. Nó ngăn chặn quá trình oxy hóa bề mặt. Nó cũng chống lại sự đóng cặn bên trong do độ ẩm của khí nén gây ra.
Lựa chọn chỗ ngồi và con dấu xác định xem van có bị rò rỉ hay không. Chất đàn hồi phản ứng khác nhau khi tiếp xúc với hóa chất. Bạn phải lựa chọn cẩn thận giữa các vật liệu PTFE, EPDM và NBR. EPDM phồng lên và hư hỏng nhanh chóng khi tiếp xúc với dầu máy nén hydrocarbon. Ngược lại, PTFE mang lại độ trơ hóa học vượt trội. Nó xử lý phương tiện truyền thông tích cực một cách dễ dàng.
Chất liệu đàn hồi | Phương tiện được đề xuất | Không được đề xuất cho | Lợi thế chính |
|---|---|---|---|
EPDM | Nước, hơi nước, không khí sạch | Dầu hydrocarbon, dầu mỏ | Khả năng chịu nhiệt độ tuyệt vời |
NBR (Buna-N) | Khí nén có dầu | Ozon, Axit Mạnh | Khả năng chống dầu vượt trội |
PTFE (Teflon) | Khí trơ, máy hút bụi có độ tinh khiết cao | Chất mài mòn | Độ trơ hóa học tuyệt đối |
FKM (Viton) | Máy hút bụi sâu, khí nóng | Chất làm lạnh ở nhiệt độ thấp | Ngăn chặn sự thoát khí phân tử |
Khả năng tương thích truyền động xác định cách van tích hợp vào cơ sở của bạn. Bạn phải lựa chọn giữa bộ truyền động bằng tay, khí nén và điện. Sự lựa chọn này phụ thuộc vào yêu cầu tự động hóa hệ thống. Bạn cũng phải xác định vị trí an toàn. Trong trường hợp mất điện, các van phải chuyển về trạng thái an toàn. Cấu hình Fail-Open giúp thoát áp một cách an toàn. Cấu hình Fail-Closed bẫy các khí độc hại bên trong đường ống một cách an toàn.
Ngay cả các van được chỉ định hoàn hảo cũng không thành công nếu lắp đặt không đúng cách. Thực tế lắp đặt thường khác với bản vẽ kỹ thuật. Kỹ thuật viên hiện trường đôi khi mắc phải những lỗi triển khai tốn kém.
Các lỗi cài đặt thường gặp bao gồm:
Van wafer bị xoắn quá mức: Siết chặt bu-lông quá mức sẽ làm bẹp mặt tựa đàn hồi. Điều này buộc cao su đi vào đường dẫn dòng chảy và liên kết với đĩa bên trong.
Hỗ trợ đường ống không đầy đủ: Các đường ống nặng không được hỗ trợ sẽ chuyển trọng lượng vật lý của chúng lên mặt bích van. Ứng suất này làm cong thân van và gây rò rỉ ngay lập tức ra bên ngoài.
Định hướng không đúng: Việc lắp đặt các van định hướng ngược sẽ làm hỏng cơ cấu bịt kín ngay lập tức.
Bạn phải yêu cầu bằng chứng kiểm tra tại nhà máy. Đừng dựa vào những tuyên bố tiếp thị tự chứng thực. Tỷ lệ rò rỉ chấp nhận được tuân theo các tiêu chuẩn công nghiệp nghiêm ngặt. Bạn nên tham khảo phân loại API 598 hoặc FCI 70-2. Các hệ thống này xác định chính xác có bao nhiêu bong bóng khí có thể thoát ra khỏi ghế đóng trong một phút. Bạn nên xác minh các chứng chỉ kiểm tra này trước khi chấp nhận giao hàng.
Khả năng mở rộng vòng đời đại diện cho một yếu tố tiềm ẩn chính. Cơ sở vật chất phát triển theo thời gian. Bạn phải đánh giá xem kiến trúc van đã chọn có xử lý được việc mở rộng công suất trong tương lai hay không. Bố cục thông minh sử dụng các vùng cách ly theo mô-đun. Thiết kế này cho phép các kỹ thuật viên thêm các nhánh mới sau này. Họ có thể thực hiện công việc này mà không cần phải tháo dỡ toàn bộ. Nó tiết kiệm rất nhiều giờ lao động sau này.
Việc mua sắm van cần có một đối tác trong chuỗi cung ứng đáng tin cậy. Nhà cung cấp của bạn hoạt động như một phần mở rộng của nhóm kỹ thuật của bạn. Việc kiểm tra cẩn thận đảm bảo hoạt động thành công lâu dài.
Tư vấn kỹ thuật phân biệt người nhận đơn đặt hàng với các chuyên gia thực sự. Một nhà cung cấp van công nghiệp đáng tin cậy thách thức những giả định ban đầu của bạn. Họ nên đặt câu hỏi chi tiết trước khi báo giá. Họ sẽ hỏi về tốc độ truyền thông chính xác của bạn. Họ sẽ xác nhận phạm vi nhiệt độ môi trường xung quanh bạn. Họ sẽ phân tích hồ sơ áp suất động của bạn. Sự chặt chẽ này ngăn ngừa các lỗi đặc tả tốn kém.
Tính minh bạch trong sản xuất có tầm quan trọng sâu sắc. Bạn nên đánh giá giá trị khi làm việc với nhà cung cấp có khả năng tùy biến sâu. Đôi khi các danh mục tiêu chuẩn bị thiếu. Bạn có thể cần một van bướm OEM được thiết kế . Đơn vị tùy chỉnh này có thể có kích thước mặt đối mặt không chuẩn để phù hợp với bố cục đường ống cũ hơn. Nó cũng có thể có mômen truyền động cụ thể được thiết kế cho bộ điều khiển khí nén áp suất thấp. Một đối tác sản xuất thực sự có thể đáp ứng những yêu cầu phức tạp này một cách dễ dàng.
Tài liệu và khả năng truy xuất nguồn gốc bảo vệ trách nhiệm pháp lý của bạn. Bạn phải yêu cầu Báo cáo thử nghiệm vật liệu (MTR) cho tất cả các thành phần thép không gỉ. Những báo cáo này chứng minh thành phần hóa học chính xác của kim loại. Bạn cũng nên xác minh chứng chỉ quản lý chất lượng ISO của họ. Các điều khoản bảo hành được ghi thành văn bản đóng vai trò là điều kiện tiên quyết không thể thương lượng để mua sắm. Khả năng truy xuất nguồn gốc đảm bảo bạn có thể xác định chính xác lô sản xuất nếu lỗi xuất hiện nhiều năm sau đó.
Van bên phải thu hẹp khoảng cách quan trọng giữa thiết kế cơ khí và hiệu quả vận hành trong thế giới thực. Việc chọn phần cứng dựa trên đặc điểm của phương tiện sẽ bảo vệ toàn bộ cơ sở của bạn khỏi thời gian ngừng hoạt động ngoài dự kiến. Bạn bảo vệ hệ thống của mình khỏi tình trạng giảm áp suất nhân tạo, thoát khí phân tử và rò rỉ nguy hiểm.
Chúng tôi khuyên bạn nên kiểm tra sơ đồ hệ thống hiện tại của mình ngay lập tức. So sánh phần cứng đã cài đặt của bạn với các tiêu chí dành riêng cho phương tiện đã thảo luận ở trên. Tìm kiếm các chất đàn hồi không khớp và đường dẫn dòng chảy có kích thước nhỏ. Giải quyết những tắc nghẽn này sẽ mang lại những cải thiện hiệu suất ngay lập tức.
Hãy thực hiện các bước chủ động ngay hôm nay để bảo mật cơ sở hạ tầng của bạn. Hãy liên hệ với nhóm kỹ thuật của chúng tôi để được tư vấn kỹ thuật toàn diện. Chúng tôi có thể thực hiện phân tích kích thước dòng chảy chính xác cho cơ sở của bạn. Gửi RFQ chính thức để nâng cấp hệ thống phân phối khí và khí quan trọng của bạn.
Trả lời: Không. Van chất lỏng thường bị hỏng nhanh chóng trong hệ thống khí nén. Họ sử dụng các thiết kế ghế bên trong khác nhau dành cho chất lỏng đậm đặc. Chúng thiếu các vòng đệm kín khí cần thiết để giữ các phân tử không khí. Hơn nữa, van nước tiêu chuẩn vẫn rất dễ bị ảnh hưởng bởi các hạt trong không khí và dầu máy nén tổng hợp, làm suy giảm gioăng cao su bên trong.
A: Sự khác biệt chính liên quan đến áp lực định hướng. Van khí nén chứa áp suất bên trong cao. Van chân không phải bịt kín để chống lại áp suất khí quyển bên ngoài đang cố gắng ép nó vào đường ống. Van chân không yêu cầu hình học con dấu cụ thể và chất đàn hồi chuyên dụng để quản lý dòng phân tử và ngăn chặn sự xâm nhập của không khí bên ngoài.
Trả lời: Thép không gỉ 304 ngăn ngừa rỉ sét và đóng cặn hoàn toàn. Van thép carbon phát triển rỉ sét bên trong khi tiếp xúc với hơi ẩm. Lớp rỉ sét này bong ra và đưa các hạt nguy hiểm vào dòng khí. Van SS304 đảm bảo khí trơ hoàn toàn không bị nhiễm bẩn trong toàn bộ hệ thống phân phối.
