Mạng lưới đường ống hoạt động như hệ thống thần kinh trung ương cho cơ sở của bạn. Chọn sai vật liệu và bạn ngay lập tức phải đối mặt với chi phí năng lượng cộng dồn, điều kiện làm việc không an toàn và áp suất giảm thường xuyên. Bố cục được thiết kế kém sẽ tạo ra áp lực lớn cho máy nén của bạn. Bạn phải cân đối cẩn thận chi phí vật liệu trả trước với hiệu quả sử dụng năng lượng lâu dài và nhân công lắp đặt. Cơ sở vật chất hiện đại yêu cầu cung cấp không khí đáng tin cậy mà không bị gián đoạn bảo trì liên tục. Mạng được tối ưu hóa tốt đảm bảo các công cụ hoạt động ở hiệu suất cao nhất và hạn chế lãng phí năng lượng không cần thiết.
Hướng dẫn này cung cấp một khuôn khổ chính xác để đánh giá vật liệu ống. Bạn sẽ học cách xác định kích thước chính xác cho các hoạt động cụ thể của mình. Chúng tôi cũng sẽ giúp bạn chọn giải pháp tuân thủ, sẵn sàng cho quy mô. Việc thực hiện các nguyên tắc này đảm bảo hệ thống khí nén của bạn vẫn an toàn, hiệu quả và sẵn sàng cho việc mở rộng trong tương lai.
PVC cực kỳ nguy hiểm và bị OSHA nghiêm cấm vận chuyển khí nén; không bao giờ sử dụng nó cho đường ống dẫn khí của nhà máy.
Các vật liệu truyền thống như sắt đen và đồng đang được thay thế nhanh chóng do vấn đề ăn mòn bên trong và chi phí nhân công lắp đặt cao.
Ống dẫn khí bằng nhôm 6063 đã nổi lên như một tiêu chuẩn công nghiệp nhờ đặc tính không bị ăn mòn, tính chất nhẹ và lắp đặt theo mô-đun.
Việc chọn đường kính ống dẫn khí bằng nhôm chính xác là rất quan trọng để giảm thiểu sự sụt giảm áp suất (nhằm mục tiêu giảm ít hơn 1-2 psi trên toàn bộ hệ thống).
Việc lựa chọn nhà cung cấp ống nhôm phù hợp với lượng hàng tồn kho dồi dào và hỗ trợ kỹ thuật sẽ giúp đẩy nhanh quá trình triển khai và đảm bảo tuân thủ chế độ bảo hành.
Nhiều nhà quản lý cơ sở tập trung hoàn toàn vào việc mua máy nén hiệu quả. Tuy nhiên, họ thường bỏ qua mạng lưới giao hàng. Đường ống tạo ra một nút thắt cổ chai giữa phòng máy nén và điểm sử dụng. Nếu đường ống quá nhỏ, ma sát sẽ làm chậm luồng không khí. Nếu đường ống bị rỉ sét bên trong, bề mặt gồ ghề sẽ tạo ra không khí hỗn loạn. Sự hỗn loạn này buộc máy nén của bạn phải làm việc nhiều hơn. Kết quả là sự sụt giảm áp suất làm mất đi năng lượng cần thiết của các công cụ khí nén. Nhân viên sau đó gặp phải tình trạng thiết bị chậm chạp và chất lượng sản phẩm không nhất quán.
Việc lắp đặt thành công đường ống dẫn khí tại nhà máy phải đáp ứng bốn tiêu chí nghiêm ngặt. Đầu tiên, nó đòi hỏi không có mối nguy hiểm về an toàn. Vật liệu phải chịu được áp suất cao mà không có nguy cơ nổ. Thứ hai, nó yêu cầu giảm áp suất tối thiểu. Bạn muốn chênh lệch ít hơn hai PSI giữa máy nén và mức giảm xa nhất. Thứ ba, hệ thống không cần rò rỉ khí. Ngay cả những rò rỉ nhỏ cũng buộc máy nén phải hoạt động theo chu kỳ hoạt động không đổi. Cuối cùng, bạn cần có khả năng thích ứng. Bố trí sàn nhà máy thay đổi liên tục. Đường ống của bạn phải cho phép sửa đổi nhanh chóng mà không cần lao động chuyên môn.
Giá vật liệu ban đầu thường khiến người mua mất tập trung vào chi phí thực tế của dự án. Ống sắt đen có thể trông rẻ tiền trên giấy tờ. Tuy nhiên, chúng đòi hỏi nhiều giờ lao động để xâu chuỗi, dán kín và nâng. Bạn phải đánh giá sự tổn thất năng lượng do ma sát và rò rỉ ẩn theo thời gian. Thời gian ngừng bảo trì cũng làm cạn kiệt tài nguyên. Khi một ống thép bị rỉ sét, nó sẽ đẩy các mảnh vụn vào các van khí nén đắt tiền. Chi phí sửa chữa thiết bị phát sinh vượt xa mức tiết kiệm ban đầu đối với nguyên liệu ống thô. Người vận hành thông minh xem xét tốc độ lắp đặt, khả năng duy trì năng lượng và tránh phải bảo trì.
Loại vật liệu | Chống ăn mòn | Tốc độ cài đặt | Cân nặng | Dễ dàng sửa đổi |
|---|---|---|---|---|
Sắt / thép đen | Rất kém | Chậm | Nặng | Khó |
đồng | Xuất sắc | Trung bình (Hàn) | Vừa phải | Khó |
thép không gỉ | Xuất sắc | Chậm (Hàn/Dập) | Nặng | Khó |
Nhựa (PVC) | Xuất sắc | Nhanh | Ánh sáng | Không an toàn (Cấm) |
Nhôm 6063 | Xuất sắc | Rất nhanh | Ánh sáng | Rất dễ dàng |
Sắt đen vẫn còn phổ biến trong các cơ sở công nghiệp cũ. Nó cung cấp một đánh giá áp suất rất cao. Thợ sửa ống nước có thể lấy nó từ bất kỳ nhà phân phối phần cứng nào. Thật không may, lợi ích kết thúc ở đó. Sắt rất nặng. Việc lắp đặt trên cao đòi hỏi móc treo nặng và lao động chân tay cường độ cao. Thợ sửa ống nước phải sử dụng thiết bị ren cho mọi mối nối. Quan trọng nhất, sắt rất dễ bị rỉ sét bên trong. Máy nén tạo ra độ ẩm một cách tự nhiên. Độ ẩm này tương tác với sắt, tạo ra cặn. Vết rỉ sét này cuối cùng sẽ bong ra. Nó di chuyển xuôi dòng, làm tắc nghẽn các dụng cụ khí nén và làm hỏng chất lượng sản phẩm cuối cùng.
Đồng cung cấp một giải pháp thay thế có khả năng chống ăn mòn cao cho sắt. Nó có một bức tường nội thất mịn. Sự êm ái này thúc đẩy luồng không khí tuyệt vời và giảm căng thẳng cho máy nén. Tuy nhiên, đồng có chi phí nguyên liệu cao. Giá cả biến động mạnh mẽ dựa trên thị trường toàn cầu. Việc lắp đặt đòi hỏi những người thợ có tay nghề cao để hàn và hàn. Quá trình này liên quan đến ngọn lửa trần, đòi hỏi phải có đồng hồ báo cháy và giấy phép cơ sở. Sau khi được lắp đặt, đồng sẽ cứng. Việc sửa đổi hệ thống đồng sau này đòi hỏi phải cắt đường ống, xả nước đường ống và hàn các phụ kiện mới.
Thép không gỉ đại diện cho cấp cao cấp cho các môi trường cụ thể. Đó là lý tưởng cho các nhà máy hóa chất vệ sinh, cấp thực phẩm hoặc có tính ăn mòn cao. Nó chống gỉ hoàn toàn và xử lý nhiệt độ khắc nghiệt. Bất chấp những lợi thế này, nó vẫn là lựa chọn đắt nhất hiện có. Chi phí nguyên vật liệu rất đáng kinh ngạc. Việc lắp đặt tốn rất nhiều công sức, đòi hỏi phải có dụng cụ hàn chuyên dụng hoặc dụng cụ ép nặng. Đối với các cửa hàng sản xuất nói chung hoặc ô tô, thép không gỉ là quá mức cần thiết.
Không sử dụng PVC cho khí nén. OSHA thường xuyên phát hành các bản tin nguy hiểm liên quan đến PVC. Khí nén lưu trữ một lượng lớn động năng. Nếu ống PVC chịu tác động vật lý, nó sẽ vỡ. Vụ nổ này gửi các mảnh nhựa sắc nhọn khắp không gian làm việc. Đó là một sự vi phạm an toàn nghiêm trọng. CPVC hoạt động tương tự. Ống PEX xử lý áp suất không khí một cách an toàn về mặt kỹ thuật mà không bị vỡ. Nhà để xe nhỏ đôi khi sử dụng PEX. Tuy nhiên, PEX không phù hợp với môi trường thương mại. Nó xuống cấp nhanh chóng dưới ánh sáng tia cực tím. Nó cũng bị chùng xuống trong thời gian dài, tạo ra bẫy giữ ẩm.

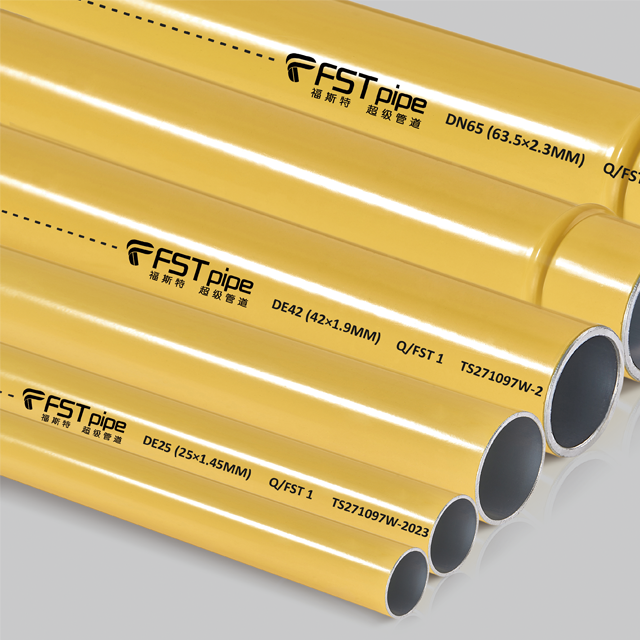

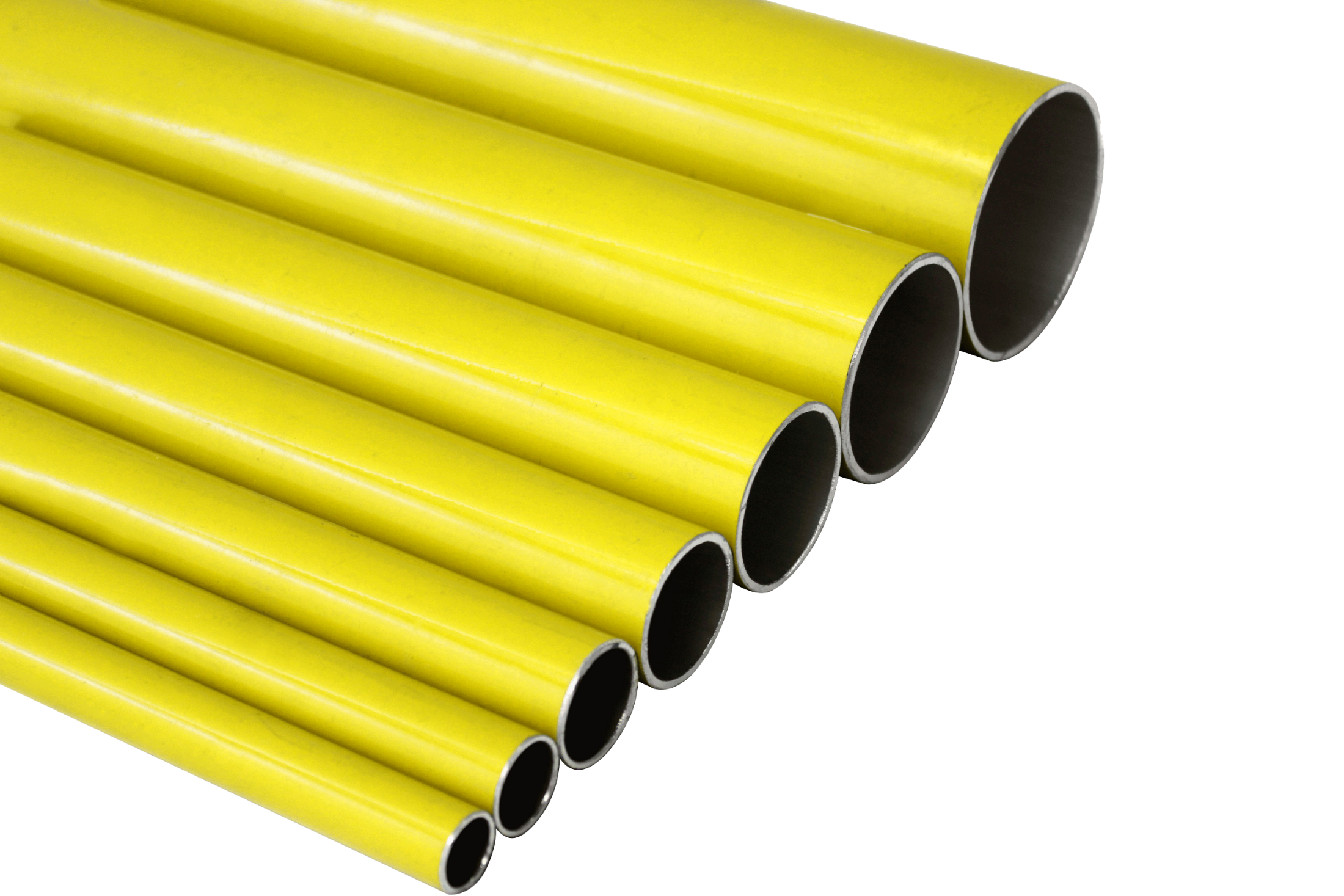

Kỹ thuật hiện đại ưa chuộng ống dẫn khí bằng nhôm 6063 cho mạng lưới không khí công nghiệp. Nhôm có nội thất mịn, anodized. Lớp phủ này ngăn chặn hoàn toàn rỉ sét bên trong. Bởi vì thành bên trong không bao giờ bị ăn mòn nên nó duy trì dòng chảy tầng ổn định. Dòng chảy tầng có nghĩa là không khí di chuyển trơn tru mà không bị nhiễu loạn. Hiệu quả này làm giảm mức tiêu thụ năng lượng trên máy nén của bạn. Bạn cung cấp CFM tối đa cho các công cụ của mình trong khi tiêu tốn ít điện năng hơn.
Hệ thống nhôm sử dụng công nghệ mô-đun. Trình cài đặt sử dụng phụ kiện đẩy để kết nối hoặc nén đơn giản. Bạn không cần máy xâu chuỗi. Bạn không cần ngọn đuốc hàn. Bạn cắt ống, mài mép và đẩy khớp nối lại với nhau. Tính mô-đun này làm thay đổi công việc bảo trì. Nếu bạn cần thêm một máy trạm mới, bạn sẽ cô lập vùng đó. Đội bảo trì có thể cài đặt khối thả mới trong vài phút. Bạn chỉ cần khoan một lỗ, gắn khớp nối yên xe và khôi phục áp suất. Khả năng mở rộng trở nên dễ dàng.
Nhôm mang lại tính toàn vẹn về cấu trúc đặc biệt trong khi vẫn giữ được trọng lượng nhẹ đáng kể. Nó nhẹ hơn đáng kể so với sắt hoặc đồng. Việc giảm trọng lượng này tạo ra sự khác biệt rất lớn trong quá trình lắp đặt. Một người có thể dễ dàng mang một thanh nhôm dài 20 foot lên thang máy cắt kéo. Trọng lượng nhẹ hơn cũng có nghĩa là bạn cần ít kết cấu hỗ trợ nặng hơn để lắp trên cao. Từ góc độ an toàn, nhôm sẽ không bị vỡ như PVC. Nó xử lý tải công nghiệp áp suất cao một cách an toàn và có thể dự đoán được.
Những người theo chủ nghĩa truyền thống thường chỉ ra chi phí nguyên vật liệu ban đầu. Ống nhôm có giá cao hơn mỗi foot so với sắt đen cơ bản. Sự thật này là không thể phủ nhận. Tuy nhiên, bạn phải đánh giá toàn bộ quá trình cài đặt. Sử dụng nhôm giúp giảm 50-70% nhân công lắp đặt. Một công việc làm bằng sắt mất hai tuần thì làm bằng nhôm phải mất ba ngày. Khoản tiết kiệm lao động này gần như ngay lập tức bù đắp được phí bảo hiểm vật liệu trả trước. Bạn sẽ có được một hệ thống vượt trội, không rỉ sét với mức giá lắp đặt gần như tương đương.
Định cỡ đường ống của bạn một cách chính xác sẽ ngăn ngừa sự sụt giảm áp suất tai hại. Bạn phải đánh giá ba biến số chính trước khi mua vật liệu.
Tổng CFM cần thiết: Tính Feet khối mỗi phút mà công cụ của bạn tiêu thụ đồng thời.
Áp suất vận hành: Xác định PSI mục tiêu cần thiết ở trạm làm việc xa nhất.
Tổng khoảng cách tuyến tính: Đo toàn bộ chiều dài của vòng ống, bao gồm cả những giọt thẳng đứng.
Ma sát tăng trên quãng đường dài. Dòng CFM cao qua các đường ống hẹp tạo ra ma sát lớn. Bạn phải cân bằng các kích thước này để giữ cho luồng không khí được thông suốt.
Các kỹ sư sử dụng cụ thể biểu đồ kích thước ống nhôm để giảm thiểu sụt áp. Đừng đoán đường kính ống dẫn khí bằng nhôm của bạn . Việc sử dụng các biểu đồ này đảm bảo bạn luôn ở dưới ngưỡng giảm 2-PSI. Ví dụ: ống 20mm (3/4') hoạt động hoàn hảo cho các đường nhánh ngắn cấp nguồn cho một dụng cụ duy nhất. Tuy nhiên, nếu đầu cắm chính của bạn vượt quá 100 feet và mang 100 CFM thì bạn cần ít nhất một ống 40mm (1,5') hoặc 50mm (2').
Luôn thiết kế mạng của bạn ở dạng "vòng kín" hoặc mạng vòng. Đừng bao giờ sử dụng bố cục đường thẳng "ngõ cụt" nếu bạn có thể tránh được. Một vòng chính nối đầu ống trở lại đầu ống. Cách bố trí này cho phép không khí di chuyển theo hai hướng tới bất kỳ điểm nào có nhu cầu. Nó cân bằng áp suất trên toàn bộ sàn nhà máy. Về mặt toán học, vòng chính sẽ cắt khoảng cách hiệu quả đi một nửa. Thiết lập này làm giảm đáng kể ma sát và giữ áp suất ổn định khi nhu cầu tăng đột biến.
Nhôm nở ra và co lại khi nhiệt độ môi trường thay đổi. Thực tế vật lý này áp dụng cho tất cả các kim loại. Nếu bạn chạy một đường ống nhôm thẳng dài 200 feet, cái nóng mùa hè sẽ khiến nó phát triển. Nếu đường ống được khóa chặt vào tường, nó sẽ bị vênh hoặc làm bung các phụ kiện. Bạn phải xây dựng các vòng lặp mở rộng thành các đường chạy thẳng dài. Sử dụng bốn khuỷu tay 90 độ để tạo hình chữ "U". Ngoài ra, hãy lắp đặt các ống bện linh hoạt theo các khoảng thời gian chiến lược. Những điểm linh hoạt này hấp thụ chuyển động một cách an toàn.
Máy nén ép hơi ẩm ra khỏi không khí xung quanh. Ngay cả khi sử dụng máy sấy không khí làm lạnh, hơi ẩm vẫn xảy ra. Bạn phải quản lý sự ngưng tụ này một cách chủ động.
Cổ thiên nga: Luôn gõ nhẹ vào đầu dòng chính. Sử dụng khớp nối cổ ngỗng để dẫn không khí lên xuống. Nước di chuyển dọc theo đáy của tiêu đề chính. Gõ từ trên xuống đảm bảo không khí khô đến được dụng cụ của bạn.
Lắp ống: Nghiêng đầu ống chính một chút (khoảng 1 inch trên 10 feet) về phía điểm thoát nước.
Chân nhỏ giọt: Lắp một chân nhỏ giọt thẳng đứng ở cuối mỗi đường thả. Trang bị cho chân này một van xả tự động để thoát hơi ẩm tích tụ.
Hỗ trợ đường ống của bạn một cách chính xác sẽ ngăn ngừa hư hỏng cơ học. Thực hiện theo các hướng dẫn dựa trên bằng chứng về khoảng cách giữa các móc treo. Nếu bạn đặt các móc treo quá xa, ống nhôm sẽ bị võng. Độ võng tạo ra điểm thấp. Nước đọng lại ở những điểm thấp này, hạn chế luồng không khí và gây ra hiện tượng ẩm đột ngột ở các dụng cụ. Nói chung, hỗ trợ các ống 20 mm cứ sau 5 feet. Đối với các ống lớn hơn 40mm hoặc 50mm, hãy đặt các móc treo cách nhau 8 đến 10 feet. Luôn đặt giá đỡ gần các bộ phận nặng như van hoặc bộ điều chỉnh bộ lọc.
Không bao giờ chọn một nhà cung cấp chỉ dựa trên mức giá thấp nhất trên mỗi foot. Các vật liệu rẻ nhất thường thiếu tính toàn vẹn về cấu trúc hoặc quá trình anod hóa thích hợp. Tìm kiếm các nhà sản xuất sử dụng các tiêu chuẩn chất lượng ISO nghiêm ngặt. Đánh giá chính sách bảo hành của họ. Một nhà cung cấp có uy tín đứng đằng sau sản phẩm của họ trong ít nhất mười năm. Điều tra hoạt động vận chuyển của họ vì ống nhôm dài yêu cầu vận chuyển hàng hóa chuyên dụng để tránh hư hỏng.
Đảm bảo nhà cung cấp bạn chọn có đầy đủ các loại linh kiện. Bạn cần truy cập nhanh vào khuỷu tay, tees, van bi và khối tường mô-đun. Tránh các hệ thống độc quyền khóa bạn vào những công cụ không thể thay thế. Các hệ thống tốt nhất sử dụng các công cụ tiêu chuẩn và cho phép tích hợp dễ dàng. Bạn muốn một dòng sản phẩm cung cấp các điểm kết nối liền mạch, giúp việc mở rộng nhà máy trong tương lai trở nên đơn giản và dễ dàng hơn.
Ưu tiên nhà cung cấp ống nhôm có khả năng hỗ trợ kỹ thuật mạnh mẽ. Các công ty tốt nhất cung cấp các đánh giá kỹ thuật miễn phí và hỗ trợ bố trí CAD. Họ cung cấp máy tính giảm áp suất chính xác để xác minh thiết kế của bạn. Trước khi đặt hàng, hãy hoàn thành danh sách kiểm tra này:
Kiểm tra tổng số yêu cầu CFM của bạn.
Đo kích thước nhà xưởng và chiều cao trần nhà của bạn.
Xác định tất cả các vị trí thả và kết nối công cụ cần thiết.
Liên hệ với nhà cung cấp để có báo giá toàn diện về vật liệu.
Tối ưu hóa mạng lưới phân phối hàng không tại cơ sở của bạn đòi hỏi phải lập kế hoạch cẩn thận và sử dụng vật liệu phù hợp. Thép truyền thống và nhựa nguy hiểm không còn đáp ứng được các tiêu chuẩn công nghiệp hiện đại. Đầu tư vào đường ống nhôm mô-đun mang lại sự cân bằng tốt nhất về an toàn, chất lượng không khí và chi phí vận hành trọn đời thấp. Bạn loại bỏ rỉ sét, ngừng giảm áp suất và giảm đáng kể thời gian lắp đặt. Đánh giá tổng nhu cầu luồng không khí của bạn một cách cẩn thận trước khi mua. Tham khảo biểu đồ kích thước đã được xác minh và liên hệ với nhà cung cấp có kinh nghiệm để xác định các yêu cầu chính xác cho cơ sở của bạn.
Đáp: Hoàn toàn không. OSHA nghiêm cấm sử dụng PVC để vận chuyển bằng khí nén. PVC trở nên giòn theo thời gian. Khi không khí có áp suất tác động lên nó, đường ống có thể bị vỡ, bắn các mảnh nhựa nguy hiểm ra khắp không gian làm việc của bạn. Luôn sử dụng các kim loại được phê duyệt như nhôm hoặc đồng.
Trả lời: Hầu hết các hệ thống đường ống dẫn khí bằng nhôm công nghiệp đều xử lý an toàn trong khoảng từ 190 đến 232 PSI. Đánh giá này phụ thuộc vào nhà sản xuất cụ thể và nhiệt độ hoạt động xung quanh. Luôn xác minh các thông số kỹ thuật với nhà cung cấp của bạn trước khi lắp đặt.
Trả lời: Bạn có thể dễ dàng trang bị thêm hệ thống bằng bộ điều hợp ren tiêu chuẩn. Các nhà sản xuất ống nhôm cung cấp các phụ kiện có kết nối NPT (Ống ren Quốc gia) tiêu chuẩn. Bạn chỉ cần luồn bộ chuyển đổi nhôm vào ống sắt đen hiện có của mình, sau đó đẩy ống nhôm vào khớp nối mô-đun.
Trả lời: Mặc dù PEX mật độ cao xử lý áp suất không khí mà không bị vỡ, nhưng nó không được khuyến khích để đảm bảo độ bền thương mại. PEX chùng xuống trên quãng đường dài, tạo ra bẫy nước. Đường kính trong của phụ kiện PEX cũng hạn chế đáng kể luồng không khí, gây giảm áp suất nghiêm trọng tại dụng cụ.
