Quá trình chuyển đổi từ đường ống chính sang điểm sử dụng là vùng dễ bị tổn thương nghiêm trọng nhất do sụt áp và rò rỉ hệ thống ở bất kỳ cơ sở nào. Mặc dù các nhà quản lý cơ sở thường dành nhiều nguồn lực kỹ thuật để định cỡ đường ống tiêu đề, nhưng hiệu suất thực tế cuối cùng lại phụ thuộc rất nhiều vào các đường nhánh. Các phụ kiện đường ống dẫn khí được sử dụng trong những giọt thứ cấp này chỉ ra Feet khối mỗi phút (CFM) thực sự được phân phối trực tiếp đến các công cụ và máy móc khí nén của bạn. Các kết nối không đạt tiêu chuẩn chắc chắn sẽ làm nghẹt luồng không khí. Chúng khiến các công cụ hoạt động kém và buộc máy nén phải làm việc quá sức liên tục. Việc giải quyết những nút thắt cổ chai tiềm ẩn này đòi hỏi phải lựa chọn thành phần chiến lược ở mọi điểm rơi. Chúng tôi đã tạo ra hướng dẫn toàn diện này nhằm cung cấp khuôn khổ kỹ thuật và vận hành nhằm thiết kế các mạng lưới nhánh hiệu quả, tuân thủ và có khả năng mở rộng cao. Bạn sẽ tìm hiểu chính xác cách đánh giá vật liệu, chỉ định các thành phần và đảm bảo các kết nối không bị rò rỉ. Bằng cách tối ưu hóa các điểm chuyển tiếp quan trọng này, bạn đảm bảo áp suất ổn định đến mọi trạm làm việc trên toàn bộ sàn sản xuất.
Các phụ kiện nhánh được chỉ định không chính xác là nguyên nhân gây ra phần lớn tình trạng giảm áp suất nhân tạo trong hệ thống khí nén công nghiệp.
Các phụ kiện không khí bằng nhôm đã trở thành tiêu chuẩn công nghiệp cho việc lắp đặt mới nhờ khả năng chống ăn mòn và tính mô đun của chúng.
Việc chọn đúng khớp nối chữ T và khuỷu tay là rất quan trọng để giảm thiểu nhiễu loạn và duy trì luồng không khí ổn định tại thời điểm sử dụng.
Việc đánh giá một nhà cung cấp đường ống dẫn khí công nghiệp đòi hỏi phải xem xét chi phí thành phần trả trước để đánh giá tính mô đun, tính sẵn có của hệ thống và sự tuân thủ ISO.
Mỗi lần rơi nhánh đều đưa ma sát vào mạng khí nén của bạn. Mỗi sự thay đổi hướng sẽ làm gián đoạn dòng chảy tầng của khí nén. Khi bạn lắp đặt các thành phần không đạt tiêu chuẩn, bạn sẽ ngay lập tức tạo ra cơ hội cho các rò rỉ vi mô. Những rò rỉ vô hình này sẽ lãng phí một lượng lớn năng lượng máy nén theo thời gian. hiệu suất cao Đầu nối đường ống khí loại bỏ rủi ro cụ thể này. Nâng cấp kết nối nhánh của bạn trực tiếp ổn định áp suất hệ thống. Nó ngăn máy nén khí của bạn liên tục đạp xe để bù đắp lượng không khí bị mất.
Điều gì tạo nên một kết nối nhánh hiệu suất thực sự cao? Chúng tôi xác định thành công thông qua ba tiêu chí kỹ thuật nghiêm ngặt. Đầu tiên, kết nối phải đảm bảo bịt kín không rò rỉ dưới sự rung động công nghiệp liên tục. Thứ hai, nó phải có tính năng hạn chế lưu lượng nội bộ tối thiểu để giữ mức CFM ở mức cao. Thứ ba, nó cần khả năng chịu giãn nở nhiệt đặc biệt của môi trường xung quanh. Nếu một đầu nối không đạt bất kỳ tiêu chí nào trong số này thì nó sẽ trở thành một trách nhiệm pháp lý đối với nhà máy.
Các nhà quản lý cơ sở thường bỏ qua thực tế triển khai nghiệt ngã của các hệ thống cũ. Thợ sửa ống nước và thợ lắp đặt đường ống dành hàng giờ để luồn ống thép. Họ dành những đường đồng dài bằng nhau để hàn trên xà nhà. Thời gian lao động cường độ cao này thường làm lu mờ chi phí vật liệu ban đầu của các phụ kiện. Việc chọn các đầu nối hiện đại sẽ giảm đáng kể thời gian cài đặt của bạn. Nó giữ cho các dự án nâng cấp cơ sở đúng tiến độ. Cài đặt nhanh hơn đồng nghĩa với việc giảm thời gian ngừng hoạt động cho dây chuyền sản xuất đang hoạt động của bạn.
Kim loại kế thừa trong lịch sử đã thống trị các sàn nhà máy trong nhiều thập kỷ. Ống sắt đen và thép mạ kẽm tiềm ẩn những rủi ro nghiêm trọng về kết cấu theo thời gian. Độ ẩm bên trong chắc chắn gây ra cặn và rỉ sét bên trong ống thép. Các mảnh rỉ sét cuối cùng tách ra khỏi thành ống. Chúng di chuyển nhanh chóng xuống các đường nhánh và làm tắc nghẽn các dụng cụ khí nén nhạy cảm. Hơn nữa, hệ thống thép đòi hỏi phải gia công ren nặng, tốn nhiều công sức trong quá trình lắp đặt. Việc sửa đổi một đường nhánh thép đòi hỏi phải đóng cửa các khu vực lớn của nhà máy.
Đồng cung cấp độ tin cậy tốt hơn đáng kể so với thép. Nó chống ăn mòn bên trong đặc biệt tốt. Nhiều cơ sở vẫn dựa vào đồng để cung cấp không khí sạch. Tuy nhiên, đồng gây ra sự biến động giá nguyên liệu cao. Việc lắp đặt nó cũng đòi hỏi lao động hàn chuyên dụng. Thợ sửa ống nước phải sử dụng ngọn lửa trần để nối các đường ống. Việc đảm bảo giấy phép làm việc nóng sẽ làm chậm đáng kể việc nâng cấp cơ sở và gây ra nguy cơ hỏa hoạn.

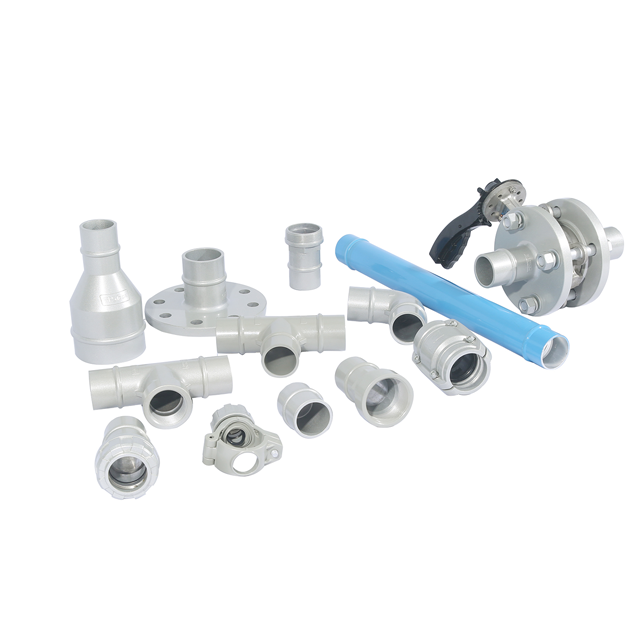

Ngày nay, các phụ kiện không khí bằng nhôm đóng vai trò là tiêu chuẩn công nghiệp được công nhận. Kết cấu nhôm tỏ ra hoàn toàn lý tưởng cho các đường nhánh. Nó vẫn có trọng lượng nhẹ đáng kể và đảm bảo không bị ăn mòn bên trong. Lỗ khoan bên trong nhẵn đảm bảo ma sát tối thiểu đối với luồng không khí. Điều này tối đa hóa luồng không khí trực tiếp vào ứng dụng. Các nhà sản xuất hiện nay sử dụng thiết kế đẩy để kết nối hoặc nén cho các hệ thống nhôm này. Những kết nối hiện đại này làm giảm đáng kể thời gian ngừng hoạt động của quá trình cài đặt.
Cảnh báo an toàn: Bạn không bao giờ được sử dụng PVC để phân phối khí nén. OSHA cảnh báo rõ ràng việc sử dụng PVC trong bất kỳ ứng dụng khí nén nào. Khí nén lưu trữ một lượng lớn động năng. Nếu ống PVC bị vỡ dưới áp lực, nó sẽ vỡ thành những mảnh đạn nguy hiểm. Luôn chỉ định các hệ thống polyme chuyên dụng hoặc kim loại đã được phê duyệt để đảm bảo an toàn tối đa cho người lao động.
Tóm tắt đặc tính vật liệu đường ống
Loại vật liệu | Chống ăn mòn | Phương pháp cài đặt | Hồ sơ an toàn |
|---|---|---|---|
Sắt đen | Thấp (Dễ bị rỉ sét bên trong) | Luồng | An toàn (Áp suất nổ cao) |
đồng | Cao (Không rỉ sét) | Hàn (công việc nóng) | An toàn (Độ bền tuyệt vời) |
Nhôm | Tuyệt vời (Không chia tỷ lệ) | Nhấn để kết nối / Nén | An toàn (tuân thủ OSHA) |
PVC | Không áp dụng | Hàn dung môi | Nguy hiểm (Rủi ro mảnh đạn) |
Định tuyến các đường nhánh đúng cách sẽ giảm thiểu nhiễu loạn và bảo toàn năng lượng. Mỗi khúc cua cứng 90 độ đều tạo ra lực cản dòng chảy đáng kể. Không khí đập vào bức tường phía sau của 90 độ tiêu chuẩn phụ kiện khuỷu tay và khuỷu tay . Sự va chạm mạnh mẽ này khiến áp suất giảm ngay lập tức. Thay vào đó, chúng tôi thực sự khuyên bạn nên sử dụng khuỷu tay quét. Thiết kế quét nhẹ nhàng dẫn khí nén quanh khúc cua. Ngoài ra, các kỹ sư sử dụng góc 45 độ ở nơi không gian định tuyến cho phép. Điều chỉnh đơn giản này cải thiện hiệu quả của công cụ rất nhiều.
Kết nối "Cổ thiên nga" hay cổ ngỗng thể hiện một phương pháp thực hành kỹ thuật quan trọng nhất. Bạn không bao giờ nên chạm trực tiếp vào một dòng nhánh từ cuối tiêu đề chính. Nước ngưng tụ tự nhiên đọng lại ở đáy ống tiêu đề nằm ngang. Một vòi phía dưới sẽ xả nước thu được trực tiếp vào các dụng cụ khí nén của bạn. Thay vào đó, hãy phân nhánh ở phần trên cùng của tiêu đề. Định tuyến đường ống đi lên, sau đó thả nó xuống ứng dụng. Cấu hình tee cụ thể này tạo ra rào cản trọng lực. Nó ngăn ngừa thành công tình trạng ô nhiễm độ ẩm làm hỏng máy móc tự động của bạn.
Việc chấm dứt điểm sử dụng đòi hỏi sự chú ý như nhau trong giai đoạn thiết kế. Đường nhánh cứng nhắc cuối cùng phải chuyển tiếp để phù hợp với chuyển động. Thông thường, nó kết nối với ống khí nén linh hoạt hoặc khớp nối ngắt kết nối nhanh tại trạm làm việc. Đảm bảo các điểm chuyển tiếp cuối cùng này khớp với yêu cầu CFM chính xác của công cụ đính kèm. Việc hạn chế luồng không khí ở inch cuối cùng của hệ thống sẽ phủ nhận mọi nỗ lực tối ưu hóa trước đó.
Dưới đây là một số lỗi phổ biến cần tránh trong quá trình định tuyến đường nhánh:
Sử dụng khuỷu ống dẫn nước tiêu chuẩn thay vì khuỷu quét khí nén.
Nhấn vào nhánh sẽ rơi trực tiếp từ dưới cùng của tiêu đề ngang.
Giảm kích thước kết nối ngắt kết nối nhanh cuối cùng so với nhu cầu không khí của công cụ.
Không cố định dây nhánh vào tường, khiến nó rung lắc quá mức.
Đầu nối ống với ống chất lượng cao duy trì tính toàn vẹn của hệ thống dưới áp lực cơ học nghiêm trọng. Bạn phải yêu cầu tính toàn vẹn cấu trúc nghiêm ngặt từ mọi mối nối. Các đầu nối tốt nhất có vòng đệm chữ O kép. Họ sử dụng các vòng kẹp bằng thép không gỉ để có độ bám tuyệt đối bên ngoài đường ống. Thân bên ngoài của chúng bao gồm các polyme kỹ thuật bền hoặc hợp kim nhôm chắc chắn. Những cơ chế chính xác này đảm bảo đường ống luôn bị khóa vĩnh viễn dưới áp suất.
Tính mô-đun và khả năng tái sử dụng nổi bật là những tính năng quan trọng không kém đối với các cơ sở hiện đại. Bố trí nhà máy thay đổi liên tục để phù hợp với sản phẩm mới. Dây chuyền sản xuất di chuyển. Bạn cần các đầu nối thích ứng nhanh chóng với sơ đồ tầng mới. Các phụ kiện cao cấp cho phép người quản lý cơ sở sửa đổi các đường nhánh một cách liền mạch. Bạn có thể mở rộng hoặc di dời các giọt mà không cần cắt các luồng mới. Bạn không bao giờ phải loại bỏ các thành phần cũ. Mức độ mô-đun cao này giúp tăng tốc đáng kể việc cấu hình lại cơ sở.
Khả năng chống rung vẫn là thách thức chính đối với bất kỳ mạng khí nén nào. Máy móc công nghiệp tạo ra rung động mạnh và liên tục. Máy ép dập, máy CNC và cánh tay robot làm rung chuyển cơ sở hạ tầng xung quanh. Các đầu nối nhánh phải hấp thụ các tần số này một cách an toàn. Họ phải duy trì một con dấu hoàn hảo bất chấp cú sốc cơ học đang diễn ra. Hãy tìm các vòng chữ O cấp thương mại chuyên dụng được thiết kế dành riêng cho môi trường có độ rung cao.
Thực hiện theo quy trình được đánh số này khi đánh giá độ bền công nghiệp của đầu nối:
Xác minh sự hiện diện chính xác của công nghệ bịt kín vòng chữ O kép.
Kiểm tra vật liệu vòng nắm bên trong để xác nhận rằng nó sử dụng thép không gỉ.
Yêu cầu và xem xét dữ liệu thử nghiệm độ rung chính thức của nhà sản xuất.
Đảm bảo khớp nối cho phép tháo rời và tái sử dụng mà không phá hủy.
Kiểm tra mức nhiệt độ của phụ kiện để đảm bảo nó chịu được nhiệt độ xung quanh nhà máy.
Việc tìm nguồn cung ứng các thành phần đáng tin cậy cần có sự kiểm tra cẩn thận và kiến thức về ngành. Các nhóm mua sắm và kỹ thuật cần có những đánh giá nghiêm ngặt để thành công. Một nhà cung cấp đường ống dẫn khí công nghiệp đủ tiêu chuẩn sẽ cung cấp nhiều thứ hơn ngoài nguyên liệu thô. Họ cung cấp các giải pháp toàn diện, được thiết kế. Họ hoạt động như một đối tác trong việc tối ưu hóa mức tiêu thụ năng lượng của cơ sở của bạn.
Sử dụng danh sách kiểm tra đánh giá này khi đưa vào danh sách rút gọn các nhà cung cấp tiềm năng:
Khả năng tương thích hệ thống: Họ có cung cấp một hệ sinh thái khép kín, hoàn chỉnh không? Bạn cần đường ống, van, giá đỡ và phụ kiện được thiết kế để hoạt động hoàn hảo với nhau. Việc trộn lẫn các nhãn hiệu thường dẫn đến sự không phù hợp về dung sai.
Tuân thủ & Kiểm tra: Luôn tìm kiếm khả năng tương thích ISO 8573-1 về chất lượng không khí và số lượng hạt. Yêu cầu tài liệu tuân thủ ASME và OSHA rõ ràng. Xác minh xếp hạng áp suất và nhiệt độ rõ ràng cho tất cả các bộ phận được cung cấp.
Thời gian tồn kho & giao hàng: Các nhà máy không thể chấp nhận thời gian ngừng hoạt động kéo dài để chờ đợi các bộ phận đơn giản. Đánh giá mức tồn kho trong nước của nhà cung cấp. Họ phải cung cấp các bộ phận thay thế nhanh chóng để duy trì hoạt động của dây chuyền lắp ráp.
Bảo hành & Hỗ trợ: Làm nổi bật giá trị to lớn của sự đảm bảo lâu dài của nhà sản xuất. Các nhà cung cấp tốt nhất cung cấp bảo hành 10 năm không bị rò rỉ. Họ cũng cung cấp hỗ trợ phần mềm thiết kế hệ thống có giá trị để giúp bạn tối ưu hóa các bố cục phức tạp.
Việc tối ưu hóa các đường nhánh của bạn đòi hỏi phải có thiết kế có chủ ý và lựa chọn thành phần nghiêm ngặt. Sử dụng các phụ kiện phù hợp trực tiếp giúp giảm hóa đơn năng lượng. Về cơ bản, nó làm giảm thời gian ngừng hoạt động bảo trì tổng thể của bạn. Nâng cấp dây chuyền thép cũ lên hệ thống nhôm hiện đại sẽ loại bỏ tình trạng nhiễm rỉ sét mãi mãi. Việc chỉ định khuỷu tay quét sẽ duy trì mức áp suất quan trọng ngay tại nơi làm việc.
Chúng tôi đặc biệt khuyến khích các nhà quản lý cơ sở hành động chủ động ngay hôm nay. Kiểm tra chi nhánh hiện tại của bạn sẽ giảm ngay lập tức. Lắng nghe sự rò rỉ không khí rõ ràng trong ca làm việc yên tĩnh. Đo độ giảm áp suất tại điểm sử dụng bằng đồng hồ đo chính xác. Xác định bất kỳ đường ống PVC nào và lên lịch loại bỏ ngay lập tức.
Thực hiện các bước cần thiết để bảo đảm cơ sở hạ tầng khí nén của bạn. Tham khảo ý kiến của các kỹ sư hệ thống chuyên nghiệp để kiểm tra luồng không khí của bạn. Tải xuống danh mục kỹ thuật toàn diện để chỉ định chính xác các thành phần cho lần lắp đặt tiếp theo của bạn. Nâng cấp dây chuyền chi nhánh của bạn đảm bảo hiệu suất cao nhất cho tất cả máy móc tự động trên xưởng sản xuất của bạn.
Trả lời: Chúng tôi thực sự khuyên bạn không nên trộn lẫn các nhãn hiệu khác nhau. Dung sai chính xác của đường kính ngoài (OD) thay đổi đôi chút tùy theo nhà sản xuất. Việc kết nối các bộ phận không khớp sẽ làm tăng nguy cơ rò rỉ vi mô và nổ tung thảm khốc. Hơn nữa, việc trộn lẫn các nhãn hiệu sẽ tự động làm mất hiệu lực của hầu hết các bảo hành của nhà sản xuất và làm ảnh hưởng đến sự an toàn của hệ thống.
Trả lời: Các phụ kiện không khí bằng nhôm công nghiệp tiêu chuẩn thường có mức áp suất tối đa trong khoảng từ 190 đến 232 PSI. Tuy nhiên, đánh giá này dao động dựa trên nhiệt độ môi trường xung quanh và hoạt động. Bạn phải luôn kiểm tra bảng thông số kỹ thuật của nhà sản xuất cụ thể để xác nhận giới hạn vận hành an toàn cho môi trường cơ sở chính xác của bạn.
Đáp: Có, chúng rất an toàn, miễn là bạn sử dụng các bộ phận cấp công nghiệp thay vì các phụ kiện ống nước tiêu chuẩn. Các phụ kiện đẩy để kết nối cấp thương mại sử dụng vòng kẹp bằng thép không gỉ và vòng chữ O có hàm lượng nitrile cao. Những vật liệu tiên tiến này dễ dàng xử lý rung động công nghiệp cường độ cao, giãn nở nhiệt và phân phối không khí áp suất cao liên tục.
