Các cơ sở công nghiệp liên tục phải đối mặt với áp suất không khí biến động và lãng phí năng lượng hệ thống. Bố trí đường ống không hiệu quả và tổn thất ma sát nghiêm trọng tạo nên những thách thức kỹ thuật hàng ngày này. Các nhà máy hiện đại đòi hỏi các giải pháp đáng tin cậy để loại bỏ hoàn toàn tắc nghẽn khí nén. Cấu hình vòng chính hoạt động như một mạng vòng kín mạnh mẽ. Nó đóng vai trò là tiêu chuẩn công nghiệp dứt khoát để phân phối không khí ổn định trên các không gian sản xuất từ trung bình đến lớn. Thiết kế khép kín này đảm bảo phân phối thể tích nhất quán đến mọi trạm làm việc quan trọng trên sàn. Hướng dẫn này cung cấp khuôn khổ kỹ thuật, tập trung vào quyết định để thiết kế và chỉ định cơ sở hạ tầng khí nén của bạn. Chúng ta sẽ khám phá cách các kỹ sư tối ưu hóa hiệu suất của nhà máy bằng cách sử dụng Hệ thống đường ống dẫn khí bằng nhôm chuyên dụng . Bạn sẽ tìm hiểu các chiến lược bố trí có thể thực hiện được để giảm thiểu sụt áp, chỉ định các bộ phận phù hợp và bảo vệ các công cụ khí nén đắt tiền.
Cân bằng áp suất: Một vòng chính giảm khoảng cách di chuyển không khí xuống một nửa, giảm đáng kể độ sụt áp (ΔP) và khối lượng công việc của máy nén.
Ưu điểm về vật liệu: Nhôm loại bỏ ma sát do ăn mòn gây ra theo thời gian, đảm bảo dòng chảy tầng liên tục không giống như sắt đen truyền thống.
Chiến lược thành phần: Việc sử dụng hợp lý các phụ kiện chuyên dụng, chẳng hạn như Equal Tee, tại các điểm rơi là rất quan trọng để ngăn hơi ẩm xâm nhập vào các dụng cụ khí nén.
Khả năng mở rộng: Mạng lưới nhôm khép kín cho phép mở rộng và bảo trì mô-đun mà không cần tắt toàn bộ nguồn cung cấp không khí của cơ sở.
Mạng đường thẳng chịu ảnh hưởng nặng nề do sụt áp tích lũy. Chúng tôi thường gọi chúng là những hệ thống ngõ cụt. Không khí di chuyển tuyến tính ra khỏi máy nén chính. Nó mất động năng tại mỗi khớp nối ống và điểm ma sát. Công cụ ở xa nhất chắc chắn sẽ bị thiếu không khí. Tình trạng đói này buộc máy nén của cơ sở phải làm việc quá sức liên tục. Máy nén đẩy mạnh hơn để bù đắp những tổn thất ở hạ lưu này. Bạn gặp phải tình trạng hao mòn thiết bị nghiêm trọng và hệ thống hoạt động kém hiệu quả theo thời gian.

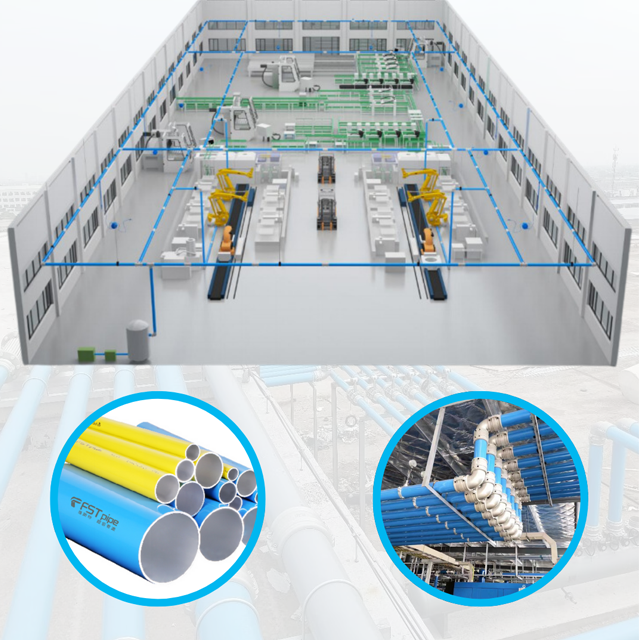

Cấu hình chính của vòng giải quyết hoàn toàn vấn đề vật lý cơ bản này. Không khí rời khỏi phòng máy nén và đi vào một vòng khép kín liên tục. Nó đồng thời chia thành hai hướng riêng biệt. Không khí di chuyển tới điểm có nhu cầu từ cả hai phía của cơ sở. Dòng chảy hai chiều này làm giảm một nửa tốc độ không khí bên trong một cách hiệu quả. Ma sát liên quan theo cấp số nhân với vận tốc. Giảm vận tốc làm giảm đáng kể ma sát bên trong đường ống. Áp lực vẫn cực kỳ ổn định trên toàn bộ sàn nhà máy.
Dự phòng hệ thống thể hiện một lợi thế kỹ thuật lớn khác. Bạn có thể tích hợp các van cách ly trực tiếp vào mạch vòng chính. Đội bảo trì đóng các van này để cách ly các phần cụ thể một cách an toàn. Chúng làm giảm áp suất một vùng nhỏ để sửa chữa hoặc mở rộng mô-đun. Phần còn lại của nhà máy hoạt động bình thường trong thời gian này. Không khí chỉ đơn giản chảy theo chiều ngược lại xung quanh vòng lặp. Sản xuất không bao giờ dừng lại. Bạn duy trì thời gian hoạt động liên tục.
Các kỹ sư phải đánh giá các tiêu chí cụ thể trước khi nâng cấp cơ sở. Chúng tôi khuyên bạn nên nâng cấp khi chạy quy trình sản xuất đa vùng. Nhu cầu feet khối mỗi phút (CFM) cao cũng đòi hỏi độ ổn định của vòng kín. Các cơ sở thường xuyên phải thay đổi bố cục sẽ được hưởng lợi rất nhiều từ các vòng khép kín theo mô-đun. Chúng đáp ứng các vị trí đặt máy móc mới mà không yêu cầu thiết kế lại toàn bộ hệ thống.
Biểu đồ so sánh cấu hình hệ thống
Tính năng | Mạng đường thẳng | Mạng chính vòng |
|---|---|---|
Ổn định áp suất | Giảm đáng kể ở đầu xa nhất. | Vẫn có tính nhất quán cao ở mọi nơi. |
Vận tốc không khí | Vận tốc cao gây ra ma sát cực độ. | Dòng chảy hai chiều giảm một nửa vận tốc bên trong. |
Tác động bảo trì | Yêu cầu tắt toàn bộ đường dây. | Van cách ly duy trì hoạt động sản xuất. |
Mở rộng tương lai | Thường yêu cầu phá bỏ các đường ống hiện có. | Tính mô-đun cao và dễ dàng phân nhánh. |
Thiết kế một mạng hiệu quả cao đòi hỏi phải tính toán nhu cầu cao điểm một cách chính xác. Bạn phải tổng hợp tổng lượng khí tiêu thụ của mọi dụng cụ khí nén. Chúng tôi đo lường điều này bằng feet khối tiêu chuẩn mỗi phút (SCFM). Bạn hiếm khi chạy mọi công cụ cùng một lúc. Bạn phải áp dụng hệ số sử dụng hoặc đồng thời tiêu chuẩn. Hệ số này điều chỉnh tổng lượng nguyên liệu xuống mức tải nhu cầu cao nhất thực tế. Nó ngăn chặn hệ thống quá kỹ thuật nghiêm trọng.
Việc lựa chọn đường kính ống thích hợp sẽ quyết định thành công lâu dài của bạn. Bạn phải tham chiếu chéo tổng tốc độ dòng chảy của mình với chiều dài ống tương đương. Chiều dài tương đương bao gồm các ống thẳng, khuỷu và các phụ kiện đặc biệt. Mỗi phụ kiện đều bổ sung thêm một lượng ma sát cụ thể.
Các kỹ sư tuân theo một trình tự nghiêm ngặt để xác định kích thước hệ thống một cách chính xác:
Ghi lại các yêu cầu CFM cho tất cả các máy móc được kết nối.
Áp dụng hệ số sử dụng đồng thời dành riêng cho cơ sở.
Đo bố cục vật lý để xác định tổng số feet tuyến tính.
Thêm các giá trị độ dài tương đương cho tất cả các phụ kiện theo kế hoạch.
Tham khảo biểu đồ công suất dòng chảy để chọn đường kính trong tối ưu.
Kích thước đường ống của bạn không đủ kích thước sẽ tạo ra những rủi ro vận hành nghiêm trọng. Các ống nhỏ buộc không khí di chuyển với vận tốc quá cao. Điều này tạo ra ma sát lớn và giảm áp suất không thể chấp nhận được. Kích thước quá lớn đặt ra một loạt thách thức hậu cần khác nhau. Ống quá lớn chiếm không gian trần có giá trị. Họ đặt tải trọng kết cấu không cần thiết lên giàn mái của bạn. Bạn phải tìm ra nền tảng trung gian tối ưu để đạt được hiệu quả.
Giảm thiểu sụt áp (ΔP) vẫn là mục tiêu thiết kế cuối cùng. Ngành công nghiệp khí nén thiết lập một đường cơ sở nghiêm ngặt có thể chấp nhận được. Bạn muốn mức giảm tổng thể ít hơn 0,1 bar (1,5 psi). Chúng tôi đo lường điều này từ lúc xả máy nén đến điểm nhu cầu xa nhất. Vượt quá đường cơ sở này cho thấy thiết kế bố cục có sai sót.
Bạn có thể tận dụng các đặc tính vật liệu cụ thể để duy trì đường cơ sở này. Nhôm ép đùn có bề mặt bên trong mịn như gương. Nó sở hữu hệ số ma sát cực thấp so với thép truyền thống. Ống sắt đen hình thành rỉ sét và ăn mòn theo thời gian. rỉ sét này tạo ra bề mặt bên trong gồ ghề gây ra sự hỗn loạn nghiêm trọng. Sự nhiễu loạn phá hủy áp suất khí nén. Nhôm duy trì dòng chảy tầng liên tục vô thời hạn. Bạn thường có thể chỉ định các ống nhôm có đường kính nhỏ hơn để đạt được tốc độ dòng chảy tương tự như thép thô.
Vòng lặp chính đóng vai trò chính xác như một cơ chế vận chuyển khối lượng lớn. Nó chỉ hiệu quả như các điểm giao hàng được bản địa hóa của nó. Chúng tôi gọi những điểm phân phối này là các mạng con hoặc các công cụ. Cách bạn đưa không khí từ trần nhà đến nơi làm việc là vấn đề vô cùng quan trọng. Thiết kế điểm rơi kém làm hỏng bố cục tiêu đề chính hoàn hảo.
Lựa chọn thành phần thích hợp xác định độ tin cậy của hệ thống. Bạn phải sử dụng các phụ kiện cụ thể để quản lý việc phân nhánh luồng không khí. Bạn tích hợp Equal Tee để phân chia đường chính. Nó phân chia dòng chảy định hướng một cách hoàn hảo mà không tạo ra nhiễu loạn bên trong quá mức. Nó duy trì lượng không khí đồng đều trên tất cả các nhánh. Điều này đảm bảo áp suất khí nén nhất quán cho mọi công cụ hạ nguồn.
Việc thực hiện điểm nhỏ giọt đòi hỏi phải tuân thủ nghiêm ngặt các quy tắc động lực học chất lỏng. Bạn phải chủ động xử lý hiện tượng ngưng tụ. Máy nén tự nhiên tạo ra độ ẩm trong chu trình nén khí. Sự ngưng tụ này di chuyển dọc theo phần dưới cùng của tiêu đề ngang chính.
Không bao giờ thả từ dưới lên: Những giọt ở dưới cùng đóng vai trò như cái phễu. Chúng dẫn nước thẳng vào thiết bị khí nén của bạn.
Sử dụng các giọt trên cùng hoặc bên cạnh: Bắt nguồn tất cả các giọt từ nửa trên của ống chính.
Tạo cấu hình cổ thiên nga: Sử dụng Equal Tee để định tuyến không khí lên xuống. Điều này khiến độ ẩm nặng bị giữ lại một cách an toàn trong vòng lặp chính.
Độ ẩm trực tiếp vào hệ thống thoát nước: Cho phép nước bị mắc kẹt chảy về phía hệ thống thoát nước tự động có điểm thấp được chỉ định.
Nước phá hủy động cơ không khí bên trong một cách nhanh chóng. Nó làm hỏng công việc sơn công nghiệp đắt tiền. Cấu hình cổ thiên nga giảm thiểu hoàn toàn những rủi ro về độ ẩm tốn kém này. Chúng bảo vệ máy móc thiết bị đầu cuối của bạn khỏi bị hư hại do nước gây ra.
Kiểu dáng phù hợp ảnh hưởng trực tiếp đến tổng lượng năng lượng lãng phí của bạn. Các phụ kiện thép ren truyền thống xuống cấp liên tục theo thời gian. Sự rung động của máy làm lỏng các khớp nặng này. Chất bịt kín ren bị hỏng trong chu kỳ áp suất không đổi. Những rò rỉ cực nhỏ này buộc máy nén của bạn phải chạy liên tục. Các hệ thống nhôm hiện đại sử dụng các phụ kiện nén chuyên dụng để kết nối hoặc nén an toàn. Chúng loại bỏ hoàn toàn các mối nối ren bằng kim loại. Chúng làm giảm đáng kể các điểm rò rỉ tiềm ẩn trên toàn bộ cơ sở.
Lập bản đồ cơ sở vật chất đòi hỏi phải lập kế hoạch không gian tỉ mỉ. Bạn phải đi bộ trong nhà máy để xác định những trở ngại vật lý chính. Hãy quan sát cẩn thận các ống dẫn HVAC lớn. Xác định đường di chuyển của cần cẩu trên cầu. Xác định vị trí tất cả các bức tường kết cấu chịu lực. Bạn phải định tuyến đường vòng chính một cách an toàn xung quanh các vật cản cố định này.
Bạn muốn giữ vòng lặp chính càng chặt càng tốt. Các vòng ống tổng thể ngắn hơn có nghĩa là ma sát bên trong ít hơn đáng kể. Không chạy ống vào các góc tòa nhà trống trừ khi cần thiết. Giữ tiêu đề phân phối tập trung vào các vùng có nhu cầu cao nhất của bạn. Chiến lược này giảm thiểu độ dài của các lần thả công cụ dọc của bạn.
Sự giãn nở và co lại vì nhiệt tượng trưng cho một thực tế vật lý nghiêm trọng. Nhiệt độ nhà máy dao động mạnh trong suốt năm dương lịch. Nhôm nở ra khi nóng lên và co lại khi nguội đi. Bạn không thể bỏ qua hành vi vật chất tự nhiên này trong thời gian dài. Chuyển động nhiệt không được quản lý sẽ gây áp lực nghiêm trọng lên các khớp cứng.
Các kỹ sư giảm thiểu ứng suất nhiệt này bằng cách sử dụng các kỹ thuật bố trí đã được chứng minh. Bạn phải lắp đặt các vòng mở rộng chuyên dụng ở các đoạn ống dài. Bạn cũng có thể sử dụng ống mềm chuyên dụng khi có những thay đổi hướng quan trọng. Những thành phần linh hoạt này hấp thụ chuyển động nhiệt một cách an toàn. Chúng ngăn ngừa hiện tượng đứt gãy do ứng suất và duy trì tính toàn vẹn của hệ thống khi có sự thay đổi nhiệt độ khắc nghiệt.
Ống yêu cầu hỗ trợ cơ khí thích hợp và giằng cứng. Bạn phải tuân theo các nguyên tắc nghiêm ngặt về khoảng cách giữa các móc treo. Nhôm có trọng lượng nhẹ đáng kể so với gang. Tuy nhiên, nó vẫn cần có sự hỗ trợ cấu trúc chính xác để ngăn ngừa hiện tượng chảy xệ. Các đường ống bị võng tạo ra các điểm thấp cục bộ, nơi nước ứ đọng gây nguy hiểm.
Khoảng cách móc treo phụ thuộc hoàn toàn vào đường kính ống cụ thể. Các ống lớn hơn có độ cứng kết cấu cao hơn và trải dài khoảng cách xa hơn một cách an toàn. Bạn phải tuân thủ tất cả các tiêu chuẩn an toàn công nghiệp có liên quan trong quá trình lắp đặt. Cố định các móc treo ống trực tiếp vào các giàn mái có kết cấu chắc chắn.
Khoảng cách móc treo được đề xuất cho ống nhôm
Đường kính ống (mm) | Đường kính ống (inch) | Khoảng cách móc treo tối đa (mét) |
|---|---|---|
20 mm - 25 mm | 3/4" - 1" | 2,0 mét |
40 mm - 50 mm | 1 1/2" - 2" | 2,5 mét |
63 mm - 80 mm | 2 1/2" - 3" | 3,0 mét |
100 mm - 150 mm | 4" - 6" | 3,5 mét |
Quản lý độ ẩm quyết định độ cao vật lý của bố cục của bạn. Bạn phải lắp đặt bộ tách nước số lượng lớn ngay phía sau máy nén. Bạn nên cố ý ném tiêu đề chính một chút. Độ dốc chính xác một phần trăm hoạt động hoàn hảo cho các ứng dụng công nghiệp. Độ dốc tinh tế này hướng nước ngưng tụ còn sót lại về các điểm thấp được chỉ định.
Bạn đặt thiết bị thoát nước quan trọng của mình tại những điểm thấp cụ thể này. Lắp các chân nhỏ giọt chắc chắn để thu nước di chuyển. Lắp các chân này bằng hệ thống thoát nước điện tử tự động đáng tin cậy. Chúng tự động xả nước thu được mà không cần sự can thiệp thủ công của người vận hành. Quy trình tự động này đảm bảo hệ thống phân phối luôn khô ráo một cách đáng kinh ngạc.
Việc kết hợp kiến trúc chính dạng vòng với mạng lưới đường ống nhôm ép đùn sẽ giải quyết được những thách thức lớn trong công nghiệp. Nó loại bỏ hoàn toàn các tắc nghẽn mãn tính về hiệu quả lâu dài. Nó cải thiện đáng kể chất lượng không khí được cung cấp đồng thời đơn giản hóa các quy trình bảo trì định kỳ. Bạn đảm bảo việc cung cấp áp suất ổn định đến mọi khu vực trên toàn bộ sàn nhà máy.
Bạn cần hành động ngay lập tức để tối ưu hóa cơ sở hạ tầng khí nén của mình. Đầu tiên, hãy lập bản đồ cơ sở của bạn để xác định các điểm nghẽn theo đường thẳng hiện tại. Tiếp theo, tính toán nhu cầu cao nhất thực sự của bạn để chọn đường kính ống tối ưu. Cuối cùng, hãy liên hệ với kỹ sư hệ thống đủ trình độ để yêu cầu tính toán giảm áp suất tùy chỉnh cho quá trình nâng cấp vòng kín.
Đ: Có, thông qua việc mở rộng kết hợp. Đường thẳng hiện có có thể được nối vòng trở lại phòng máy nén bằng Hệ thống đường ống dẫn khí bằng nhôm. Làm điều này ngay lập tức cải thiện sự ổn định áp suất. Nó tạo ra một mạng vòng kín có chức năng cao từ một bố cục cũ một cách hiệu quả.
A: Nghiêng ống một chút về phía điểm thấp được chỉ định. Độ dốc một phần trăm hoạt động tốt nhất. Trang bị cho điểm thấp cụ thể này một hệ thống thoát nước tự động. Luôn sử dụng các kết nối gắn trên cùng, chẳng hạn như thiết lập Equal Tee đã được sửa đổi, để thả dụng cụ khí nén của bạn.
Đ: Vâng. Nhôm cứng được đánh giá phổ biến cho các ứng dụng công nghiệp áp suất cao. Nó tuân thủ đầy đủ các nguyên tắc an toàn tiêu chuẩn như OSHA. PVC dễ bị vỡ dưới áp suất khí cao. Nhôm mang lại sự an toàn về kết cấu và độ tin cậy vận hành vượt trội.
Đáp: Các tiêu chuẩn ngành khuyên bạn nên giữ vận tốc dưới 20 feet/giây. Điều này tương đương với khoảng sáu mét mỗi giây trong tiêu đề chính. Vận tốc thấp hơn sẽ giảm thiểu nhiễu loạn bên trong. Chúng làm giảm ma sát đáng kể và ngăn chặn áp suất hệ thống giảm quá mức.
