Nhà xưởng công nghiệp đòi hỏi khí nén ổn định, sạch và hiệu quả. Không có nó, việc sản xuất bị đình trệ và các công cụ bị hỏng. Các vật liệu cũ như sắt đen gây rỉ sét và giảm áp suất. PVC đặt ra những rủi ro nghiêm trọng về an toàn và tuân thủ OSHA. Người quản lý cơ sở phải đối mặt với những lựa chọn khó khăn khi nâng cấp cơ sở hạ tầng. Họ cần một khuôn khổ đáng tin cậy để đánh giá, quy mô và tìm nguồn nguyên liệu. Việc nâng cấp lên ống nhôm cho khí nén sẽ giải quyết được nhiều thách thức này. Hướng dẫn này cung cấp cho các nhà quản lý cơ sở và kỹ sư hệ thống một cách tiếp cận thực tế. Bạn sẽ tìm hiểu các tiêu chí kỹ thuật và vận hành cần thiết để đưa ra quyết định mua hàng dựa trên bằng chứng. Chúng tôi sẽ khám phá các so sánh vật liệu, hướng dẫn định cỡ và số liệu đánh giá nhà cung cấp. Cuối cùng, bạn sẽ hiểu cách triển khai một mạng an toàn, có thể mở rộng.

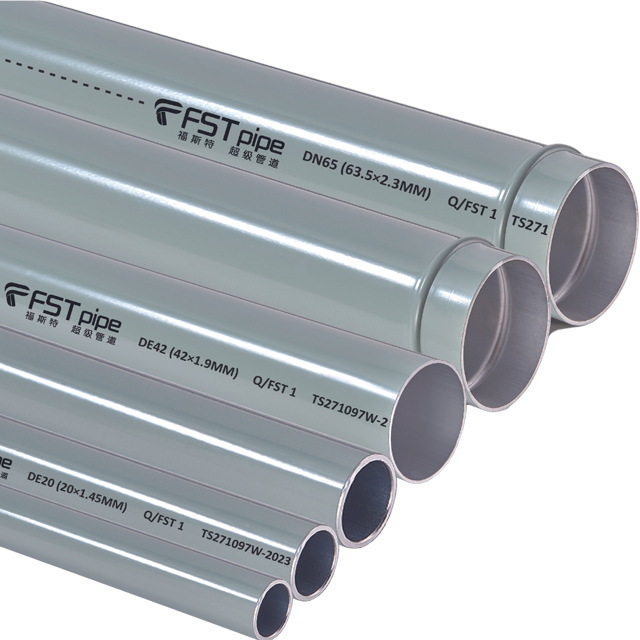

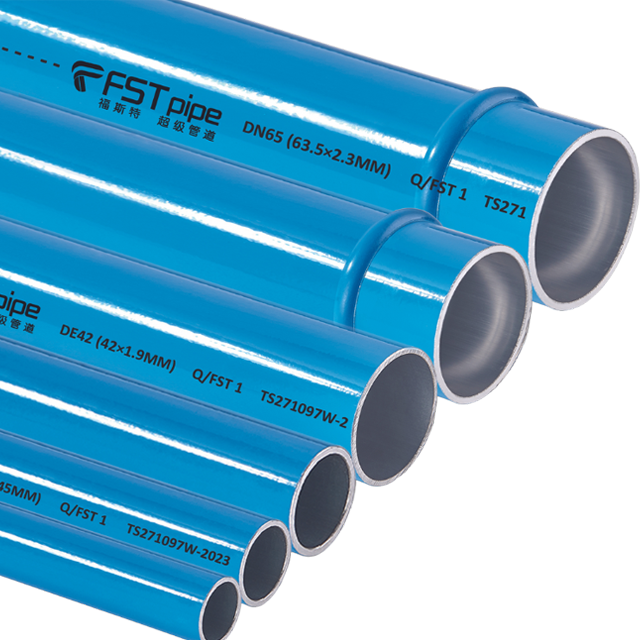

Ống nhôm loại bỏ sự ăn mòn bên trong, bảo vệ các dụng cụ khí nén nhạy cảm và duy trì tốc độ dòng chảy ổn định.
Việc chọn đường kính chính xác (từ DN20-200) là rất quan trọng để giảm thiểu sụt áp và giảm chi phí năng lượng của máy nén.
Các phụ kiện dạng mô-đun và nhấn để kết nối giúp giảm đáng kể chi phí nhân công và thời gian ngừng hoạt động trong quá trình lắp đặt hoặc mở rộng cơ sở.
Tổng chi phí sở hữu (TCO) của nhôm có tính cạnh tranh cao do tiết kiệm năng lượng và không cần bảo trì, mặc dù chi phí nguyên liệu trả trước cao hơn thép.
Các kỹ sư cơ sở đang từ bỏ các vật liệu đường ống truyền thống trong quá trình nâng cấp hệ thống. Họ nhìn thấy những rủi ro tiềm ẩn. Vật liệu cũ không đáp ứng được nhu cầu công nghiệp hiện đại Chúng ta phải đánh giá những vật liệu này một cách trung thực để hiểu tại sao nhôm lại chiếm ưu thế.
Sắt thép đen che giấu chi phí vận hành lớn. Thép bị ăn mòn bên trong theo thời gian. Độ ẩm trong khí nén gây ra hiện tượng đóng cặn. Lớp rỉ sét này bong ra và di chuyển xuống hạ lưu. Nó làm tắc bộ lọc và làm hỏng các dụng cụ khí nén đắt tiền. Hơn nữa, thép rất nặng. Nó đòi hỏi thiết bị ren chuyên dụng và nhiều lao động để lắp đặt.
Đồng mang lại độ tinh khiết không khí tuyệt vời. Nó không rỉ sét. Tuy nhiên, đồng có hai rào cản lớn. Đầu tiên, chi phí nguyên vật liệu biến động mạnh. Điều này gây khó khăn cho việc dự báo ngân sách. Thứ hai, việc lắp đặt đòi hỏi lao động hàn chuyên dụng. Ngọn lửa mở đòi hỏi giấy phép làm việc nóng. Những giấy phép này làm phức tạp việc nâng cấp cơ sở và làm chậm quá trình triển khai.
PVC yêu cầu cảnh báo nghiêm ngặt. Bạn phải loại bỏ nó khỏi sự cân nhắc ngay lập tức. OSHA đưa ra cảnh báo nghiêm trọng về PVC trong các ứng dụng khí nén. PVC trở nên giòn theo thời gian. Dưới áp lực, nó có thể vỡ ra không kiểm soát được. PVC nổ tạo ra mảnh đạn nguy hiểm. Điều này gây ra mối nguy hiểm lớn về an toàn cho nhân viên xưởng.
Phán quyết ủng hộ mạnh mẽ nhôm. Nó mang lại sự cân bằng tốt nhất về tính toàn vẹn của cấu trúc và cung cấp không khí sạch. Nó đảm bảo độ sạch không khí tuân thủ ISO. Điều tuyệt vời nhất là nó tạo ra ma sát lắp đặt rất thấp.
Vật liệu đường ống | Nguy cơ ăn mòn bên trong | Nhân công lắp đặt | An toàn & Tuân thủ |
|---|---|---|---|
Sắt / thép đen | Cao (Rỉ sét và đóng cặn) | Chuyên sâu (Threading/Nặng) | An toàn (Xếp hạng áp suất cao) |
đồng | Thấp | Chuyên sâu (Hàn/Gia công nóng) | An toàn (Xếp hạng áp suất cao) |
PVC | Thấp | Dễ dàng (Dán) | Nguy hiểm (Rủi ro tan vỡ / vi phạm OSHA) |
Nhôm | số không | Rất thấp (Đẩy để kết nối) | An toàn (tuân thủ ASME/CE) |
Cách thực hành tốt nhất: Luôn kiểm tra tài liệu hiện tại của bạn trước khi nâng cấp. Xác định sự sụt giảm áp suất hiện có do sự co giãn bên trong gây ra. Dữ liệu này biện minh cho việc chuyển sang vật liệu ép đùn hiện đại.
Kích thước phù hợp xác định hiệu quả mạng. Bạn phải khớp đầu ra của máy nén và khoảng cách đường ống với đường kính trong chính xác. Nếu bạn chọn đường ống quá nhỏ, tốc độ không khí sẽ tăng lên. Vận tốc cao tạo ra ma sát. Ma sát dẫn đến giảm áp suất nghiêm trọng. Việc lựa chọn thích hợp đường ống nhôm DN20-200 đòi hỏi một cách tiếp cận chiến lược.
Thực hiện theo các bước sau để đánh giá tiêu chí định cỡ của bạn:
Tính tổng công suất máy nén theo CFM (Feet khối mỗi phút) hoặc L/phút.
Đo tổng khoảng cách tuyến tính của tuyến đường ống theo kế hoạch.
Đếm số chỗ uốn cong, điểm chữ T và van vì chúng sẽ thêm chiều dài tương đương vào hệ thống.
Tham khảo biểu đồ dòng chảy của nhà sản xuất để tìm đường kính bên trong tối ưu.
Vòng lặp cơ sở của bạn hoạt động như động mạch chính. Chúng tôi gọi đây là tiêu đề chính. Bạn nên cài đặt tiêu đề chính trong vòng kín. Bố trí vòng giúp cân bằng áp suất trên toàn bộ xưởng. Không khí chảy theo hai hướng để đạt được bất kỳ điểm nhu cầu nào. Đối với xưởng vừa và lớn, sử dụng đường kính lớn hơn như DN40 đến DN200. Những ống lớn hơn này hoạt động như nơi lưu trữ không khí thứ cấp. Chúng ngăn chặn sự sụt giảm áp suất trên một khoảng cách dài. Khi một máy lớn hoạt động, khối lượng lưu trữ sẽ hấp thụ cú sốc.
Đường thả kéo không khí từ tiêu đề chính xuống máy trạm. Bạn phải định cỡ chính xác những giọt này cho máy móc cụ thể. Hầu hết các công cụ riêng lẻ đều hoạt động hoàn hảo trên các dòng thả DN20 đến DN32. Đảm bảo bạn kéo không khí từ trên cùng của tiêu đề chính. Một "cổ thiên nga" hoặc phần thả nhanh gắn trên cùng sẽ ngăn hơi ẩm vô tình thoát vào dụng cụ khí nén.
Sai lầm phổ biến: Không bao giờ chạy các dòng thả nhỏ hơn cổng đầu vào của công cụ. Việc thiếu công cụ âm lượng sẽ gây ra hiệu suất thất thường, ngay cả khi đồng hồ đo áp suất đọc chính xác.
Kiểm chứng tương lai vẫn là một thực hành kỹ thuật tiêu chuẩn. Bạn nên phóng to tiêu đề chính thêm một bậc. Nếu tính toán hiện tại của bạn đề xuất DN40, hãy cài đặt DN50. Bản nâng cấp nhỏ này phù hợp với việc mở rộng xưởng trong tương lai. Bạn sẽ không cần trang bị thêm toàn bộ vòng lặp khi thêm máy CNC mới vào năm tới.
Tường nhôm ép đùn mang lại lợi tức đầu tư cao. Các tính chất vật lý của vật liệu ảnh hưởng trực tiếp đến hoạt động hàng ngày. Bạn phải chuyển những đặc điểm kỹ thuật này thành những kết quả có thể đo lường được.
Hiệu suất năng lượng đại diện cho chi phí liên tục lớn nhất trong khí nén. Bề mặt bên trong mịn rất quan trọng. Nhôm có hệ số ma sát cực kỳ thấp. Không khí lướt qua đường ống theo dòng chảy tầng. Những ống thép thô ráp tạo ra sự hỗn loạn. Sự nhiễu loạn chống lại luồng không khí và gây giảm áp suất. Vật lý chỉ ra một thực tế khắc nghiệt. Một lần giảm áp suất 1 bar (14,5 psi) sẽ buộc máy nén của bạn phải làm việc nhiều hơn. Nó có thể làm tăng mức tiêu thụ năng lượng lên 7%. Nhôm ngăn chặn sự xuống cấp này. Những bức tường mịn màng không bao giờ xấu đi.
Độ tinh khiết của không khí ảnh hưởng trực tiếp đến chất lượng sản phẩm. Bản chất chống ăn mòn của nhôm đáp ứng các cấp độ tinh khiết không khí nghiêm ngặt. Tiêu chuẩn ISO 8573-1 quản lý chất lượng khí nén. Cơ sở vật chất hiện đại đòi hỏi không khí trong lành. Trung tâm gia công CNC sử dụng van khí nén nhạy cảm. Buồng sơn ô tô yêu cầu dòng sơn không dầu và không chứa hạt. Robot nhạy cảm sẽ thất bại nếu ô nhiễm xâm nhập vào xi lanh của chúng. Đường ống nhôm đảm bảo rằng bản thân đường ống sẽ không tạo ra các hạt.
Chúng tôi thấy những cải thiện đáng kể về tuổi thọ của bộ lọc hạ lưu. Vì đường ống không bị rỉ nên các bộ lọc nội tuyến xử lý ít mảnh vụn hơn. Bạn thay thế các phần tử bộ lọc ít thường xuyên hơn. Điều này làm giảm sự gián đoạn hoạt động.
Việc triển khai một mạng mới gây ra những lo ngại về lĩnh vực này. Người quản lý cơ sở lo lắng về đường ống bị võng và các mối nối bị rò rỉ. Việc thực hiện đúng cách sẽ giảm thiểu những rủi ro này. Hệ thống nhôm sử dụng công nghệ kết nối tiên tiến.
Các phụ kiện đẩy để kết nối chiếm ưu thế ở đường kính nhỏ hơn. Chúng nhanh chóng và không yêu cầu công cụ đặc biệt. Bạn chỉ cần cắt ống, mài mép và đẩy nó vào khớp nối. Một vòng kẹp bên trong sẽ khóa ống vào đúng vị trí. Vòng chữ O tạo ra vòng đệm hoàn hảo. Đối với đường kính lớn hơn (DN80 trở lên), hệ thống dựa vào các phụ kiện uốn cong hoặc có rãnh. Những kết nối hạng nặng này xử lý lượng không khí lớn một cách an toàn. Chúng cung cấp độ cứng kết cấu to lớn. Một hệ thống đường ống khí nén được hỗ trợ đúng cách sẽ không bị chùng xuống trong thời gian dài.
Làm sạch hoàn toàn: Các cạnh sắc làm rách vòng chữ O bên trong trong khi lắp vào.
Đánh dấu độ sâu chèn: Xác nhận bằng trực quan rằng ống đã nằm hoàn toàn vào khối khớp nối.
Hỗ trợ trọng lượng: Đặt giá treo theo khoảng cách do nhà sản xuất chỉ định.
Phòng chống rò rỉ đòi hỏi phải có kỷ luật. Bạn phải sử dụng vòng chữ O và phụ kiện phù hợp với nhà sản xuất, độc quyền. Việc trộn lẫn và kết hợp các nhãn hiệu chung sẽ dẫn đến thảm họa. Các nhãn hiệu khác nhau sử dụng dung sai ép đùn hơi khác nhau. Khiếu nại phổ biến của cộng đồng liên quan đến rò rỉ vi mô do các thành phần không khớp gây ra. Bám sát một hệ sinh thái thống nhất để đảm bảo con dấu của bạn.
Khả năng mở rộng xác định sự linh hoạt trong hoạt động. Quy trình làm việc thay đổi. Bạn sẽ di chuyển máy móc. Vòng nhôm làm cho việc này trở nên dễ dàng. Bạn có thể thêm "hot tap" hoặc sửa đổi vòng lặp trong một ngày cuối tuần. Bạn không cần công cụ tạo luồng. Bạn không cần giấy phép hàn. Bạn cô lập một phần, cắt ống, lắp một ống chữ T mới và tiếp tục sản xuất.
Việc lựa chọn đúng nhà cung cấp cũng quan trọng như việc lựa chọn vật liệu. Không phải tất cả các sản phẩm ép đùn đều đáp ứng tiêu chuẩn công nghiệp. Bạn cần một khung đánh giá nhà cung cấp có cấu trúc để lọc ra các nhà cung cấp kém hơn.
Đầu tiên, xác minh chứng nhận và thử nghiệm. Các đường ống có đáp ứng các tiêu chuẩn bình áp lực ASME, UL hoặc CE không? Khí nén lưu trữ một lượng lớn năng lượng tiềm năng. Các sản phẩm ép đùn không đạt tiêu chuẩn có thể bị vỡ dưới áp lực. Luôn yêu cầu giấy chứng nhận kiểm tra chính thức trước khi mua.
Thứ hai, đánh giá tính hoàn chỉnh của hệ thống. Nhà sản xuất có cung cấp một hệ sinh thái đầy đủ không? Bạn sẽ cần nhiều hơn là chỉ những ống thẳng. Bạn cần van cách ly, ống nhỏ giọt nhanh, ống mềm và giá đỡ. Nhà cung cấp phải cung cấp những thứ này trong phạm vi chính xác DN20-200 mà cơ sở của bạn yêu cầu. Việc ghép nối một hệ thống từ nhiều nhà cung cấp sẽ làm hỏng chế độ bảo hành và gây ra các đường dẫn rò rỉ.
Thứ ba, đánh giá bảo hành và hỗ trợ kỹ thuật. Hãy tìm kiếm các nhà sản xuất cung cấp bảo hành 10 năm đối với các lỗi sản xuất. Các thương hiệu cao cấp đứng đằng sau lớp phủ vòng chữ O và đường ống của họ. Ngoài ra, hãy ưu tiên các nhà cung cấp cung cấp hỗ trợ kỹ thuật địa phương. Họ có thể hỗ trợ lập kế hoạch bố trí hệ thống.
Các bước tiếp theo của bạn sẽ liên quan đến việc thu thập dữ liệu có thể thực hiện được. Yêu cầu mô phỏng bố cục 3D từ các nhà cung cấp trong danh sách rút gọn của bạn. Yêu cầu họ thực hiện phép tính giảm áp suất dựa trên lộ trình đề xuất của bạn. Dữ liệu này sẽ xác nhận thiết kế của bạn trước khi bạn chi bất kỳ khoản tiền nào.
Nâng cấp lên mạng lưới khí nén nhôm là một khoản đầu tư chiến lược. Nó trực tiếp cải thiện hiệu quả sử dụng năng lượng của cơ sở. Nó kéo dài tuổi thọ của dụng cụ bằng cách cung cấp không khí sạch, không có hạt. Nó cũng mang lại cho nhóm của bạn khả năng hoạt động linh hoạt chưa từng có để mở rộng trong tương lai.
Bạn phải có một cách tiếp cận có phương pháp để nâng cấp này. Trước tiên hãy kiểm tra các yêu cầu CFM của hệ thống hiện tại của bạn. Hãy vạch ra sơ đồ bố trí xưởng trong tương lai của bạn trước khi hoàn thiện bảng kê vật liệu. Chọn đường kính ống chính xác để tránh hạn chế dòng chảy. Dựa vào hệ sinh thái lắp đặt theo mô-đun thống nhất để loại bỏ rò rỉ.
Hãy hành động ngay hôm nay để tối ưu hóa nhà máy của bạn. Tải xuống biểu đồ kích thước chi tiết từ nhà sản xuất có uy tín. Ánh xạ các tiêu đề chính và dòng thả của bạn. Cuối cùng, hãy liên hệ với kỹ sư ứng dụng để yêu cầu báo giá bố cục tùy chỉnh được thiết kế riêng cho nhu cầu vận hành cơ sở của bạn.
Đ: Vâng. Bạn có thể kết nối chúng bằng cách sử dụng các phụ kiện bộ chuyển đổi có ren hoặc mặt bích cụ thể. Các kỹ sư thường sử dụng các bộ chuyển đổi này để chuyển đổi suôn sẻ từ phòng máy nén cũ hiện có sang mạng lưới nhôm mới trên sàn xưởng.
Đáp: Nói chung là không. Đối với đường kính nhỏ hơn sử dụng phụ kiện kết nối đẩy, dụng cụ cắt ống đơn giản và dụng cụ mài nhẵn là đủ. Đường kính lớn hơn có thể yêu cầu các công cụ vấu hoặc tạo rãnh cụ thể do nhà sản xuất cung cấp trực tiếp để cố định các khớp chịu lực cao.
Đáp: Chúng tôi thực sự khuyên bạn không nên trộn lẫn các thương hiệu. Mặc dù chúng trông giống nhau nhưng vẫn tồn tại những khác biệt nhỏ về dung sai ép đùn. Việc trộn lẫn các nhãn hiệu sẽ làm ảnh hưởng đến tính toàn vẹn của bảo hành và làm hỏng dung sai vòng đệm chữ O, điều này làm tăng đáng kể nguy cơ rò rỉ vi mô.
Trả lời: Nhôm nở ra và co lại khi nhiệt độ thay đổi. Bạn phải tính đến hệ số giãn nở nhiệt của nó. Lắp đặt các vòng mở rộng thích hợp hoặc sử dụng giá đỡ trượt theo đường thẳng dài để cho phép đường ống di chuyển an toàn mà không gây áp lực lên các phụ kiện.
