Việc lựa chọn một bộ phận nối là một quyết định quan trọng của cơ sở. Nó ảnh hưởng trực tiếp đến thời gian hoạt động. Nó cũng tác động đến hiệu quả sử dụng năng lượng của hệ thống và sự an toàn chung tại nơi làm việc. Bạn không bao giờ nên coi nó như một giao dịch mua phần cứng tầm thường. Khí nén vẫn là một trong những thiết bị đắt tiền nhất trong các nhà máy sản xuất hiện đại. Các khớp nối bị rò rỉ hoặc lắp không đúng cách sẽ làm tiêu hao điện năng của máy nén liên tục. Chúng gây lãng phí năng lượng lớn. Điều này trực tiếp gây tổn hại đến lợi nhuận tổng thể của bạn.
Hướng dẫn này cung cấp khuôn khổ dựa trên bằng chứng cho các nhà quản lý và kỹ sư cơ sở. Bạn sẽ học cách đánh giá chính xác, đưa vào danh sách rút gọn và chỉ định chính xác các trình kết nối mà bạn cần. Chúng tôi phân tích khả năng tương thích của vật liệu, tiêu chuẩn an toàn nghiêm ngặt và số liệu hiệu suất trong thế giới thực. Những hiểu biết sâu sắc này giúp bạn thiết kế hệ thống khí nén công nghiệp có độ tin cậy cao. Việc tuân theo khuôn khổ này đảm bảo một môi trường sản xuất an toàn hơn, hiệu quả hơn.
Khả năng tương thích vật liệu là không thể thương lượng: Việc kết hợp vật liệu đầu nối với đường ống (ví dụ: nhôm với nhôm) sẽ ngăn ngừa sự ăn mòn điện và hư hỏng nghiêm trọng.
Nhân công so với chi phí một phần: Mặc dù các phụ kiện đường ống lắp vào có giá cao hơn trên mỗi đơn vị, nhưng chúng giúp giảm đáng kể thời gian dừng lắp đặt và yêu cầu lao động chuyên môn.
Yêu cầu về an toàn: Một số vật liệu nhất định (như PVC) có nguy cơ vỡ vụn nghiêm trọng dưới khí nén và cần phải chủ động tránh theo hướng dẫn của OSHA.
Số liệu hiệu suất: Việc lựa chọn phải dựa trên áp suất làm việc tối đa (PSI), phạm vi nhiệt độ và khả năng chống rung chứ không chỉ giá mua ban đầu.
Một lựa chọn kết nối kém sẽ ảnh hưởng đến toàn bộ xưởng sản xuất của bạn. Người quản lý cơ sở phải xem xét một số yếu tố tài chính và hoạt động. Mỗi mối nối đều có một điểm tiềm ẩn gây hư hỏng. Bạn phải thiết kế các giao lộ này một cách cẩn thận.
Kiểm toán năng lượng công nghiệp tiết lộ một sự thật đáng kinh ngạc Nhiều cơ sở mất 20 đến 30 phần trăm sản lượng máy nén của họ do rò rỉ vi mô. Những rò rỉ này chủ yếu xảy ra tại các điểm kết nối lỏng lẻo và các mối nối bị xuống cấp. được chỉ định kém Đầu nối ống nối với ống hoạt động như một sự tiêu hao liên tục, vô hình đối với tài nguyên của bạn. Mỗi foot khối không khí thoát ra buộc máy nén của bạn phải chạy chu kỳ dài hơn. Việc làm việc quá sức này làm tăng đáng kể hóa đơn tiền điện của cơ sở. Bạn trả tiền cho không khí mà bạn không bao giờ thực sự sử dụng.
Hình dạng đầu nối bên trong đóng một vai trò to lớn trong hiệu quả của hệ thống. Các phụ kiện được thiết kế kém tạo ra luồng không khí hỗn loạn bên trong. Chúng hạn chế tổng CFM (Feet khối mỗi phút) di chuyển qua đường phân phối. Máy nén của bạn phải làm việc quá sức liên tục để duy trì áp suất điểm cuối cần thiết. Sự giảm áp suất nhân tạo này làm tăng mức tiêu hao năng lượng tổng thể của bạn. Quá trình chuyển đổi nội bộ mượt mà sẽ giảm thiểu sự hỗn loạn tốn kém này.
Thời gian ngừng hoạt động không mong muốn trực tiếp làm hỏng lịch trình sản xuất của bạn. Các phương pháp kết nối truyền thống thường yêu cầu gia công nóng nguy hiểm. Họ cũng yêu cầu thiết bị xâu chuỗi chuyên dụng. Những phương pháp lỗi thời này mở rộng đáng kể thời gian bảo trì theo lịch trình. Giải pháp mô-đun cho phép đội bảo trì của bạn hoàn thành việc sửa chữa nhanh chóng. Sửa chữa nhanh giúp dây chuyền lắp ráp của bạn hoạt động trơn tru. Thời gian tiết kiệm được khi bảo trì sẽ trực tiếp mang lại sản lượng cao hơn cho nhà máy.
Bạn có một số tùy chọn khi chọn mối nối cho cơ sở hạ tầng của mình. Mỗi loại mang lại lợi thế cơ học độc đáo. Họ cũng thực hiện sự đánh đổi kỹ thuật cụ thể. Bạn phải chọn loại phù hợp phù hợp với nhu cầu môi trường chính xác của bạn.

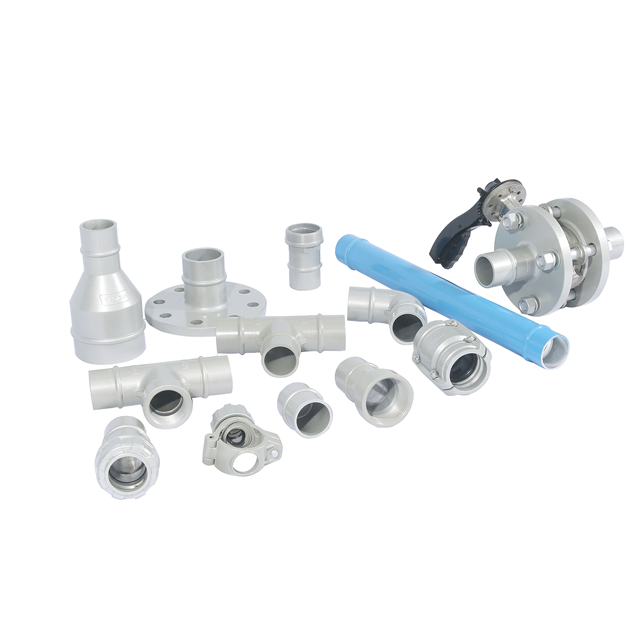

Những giải pháp mô-đun hiện đại này chiếm ưu thế trong việc lắp đặt nhà máy mới. Khi đánh giá các phụ kiện đường ống khí nén hiện đại, các phụ kiện đường ống lắp vừa vặn nổi bật nhờ tốc độ lắp đặt tuyệt đối. Họ cách mạng hóa cách các nhóm triển khai mạng khí nén.
Cơ chế: Chúng sử dụng vòng đệm chữ O có độ chính xác bên trong. Vòng kẹp bằng thép không gỉ giữ ống chắc chắn.
Trường hợp sử dụng: Bạn sẽ thấy chúng lý tưởng cho các tình huống triển khai nhanh chóng. Chúng phù hợp hoàn hảo với các hệ thống mô-đun. Họ giảm thiểu đáng kể chi phí lao động có tay nghề.
Đánh đổi: Bạn phải trả chi phí thành phần trả trước cao hơn. Người lắp đặt phải vát mép và vát mép tất cả các đầu ống một cách nghiêm ngặt. Bỏ qua bước chuẩn bị này sẽ làm rách vòng chữ O mỏng manh.
Các cơ sở cũ phụ thuộc nhiều vào các mối nối truyền thống, chịu tải nặng này. Chúng đại diện cho tiêu chuẩn kế thừa của hệ thống ống nước công nghiệp.
Cơ chế: Người lắp đặt truyền các sợi kim loại hình côn lại với nhau một cách cơ học. Họ phải sử dụng chất bịt kín ren lỏng hoặc băng PTFE để đạt được độ kín khí.
Trường hợp sử dụng: Chúng đặc biệt phù hợp với các thiết lập công nghiệp nặng truyền thống. Hệ thống sắt đen và thép mạ kẽm sử dụng chúng một cách rộng rãi.
Đánh đổi: Quá trình lắp đặt vẫn đòi hỏi nhiều lao động. Rung động liên tục thường xuyên gây ra rò rỉ vi mô theo thời gian. Độ ẩm trong luồng không khí khiến chúng rất dễ bị ăn mòn bên trong.
Chúng mang lại độ bền vật lý cực cao cho các ứng dụng có tính đặc thù cao. Chúng tạo ra một liên kết cơ học vô cùng chặt chẽ.
Cơ chế: Các dụng cụ chuyên dụng uốn hoặc nén các ống nối kim loại trực tiếp xung quanh mặt ngoài của ống.
Trường hợp sử dụng: Chúng hoạt động vượt trội trong môi trường có độ rung cao nghiêm trọng. Việc lắp đặt bằng đồng hoặc thép không gỉ nặng cố định được hưởng lợi rất nhiều từ phương pháp này.
Sự đánh đổi: Nhóm của bạn yêu cầu các công cụ ép độc quyền, đắt tiền. Kết nối trở nên hoàn toàn vĩnh viễn khi uốn. Bạn không thể dễ dàng sửa đổi chúng sau này.
Biểu đồ bên dưới tóm tắt sự khác biệt cơ học giữa các loại kết nối chính này.
Kiểu kết nối | Tốc độ cài đặt | Sửa đổi linh hoạt | Yêu cầu dụng cụ | Chống rung |
|---|---|---|---|---|
Đẩy vào vừa vặn | Rất nhanh | Cao (Tái sử dụng) | Công cụ gỡ lỗi cơ bản | Trung bình đến cao |
Có ren | Chậm | Thấp (Khó gỡ chuỗi) | Dụng cụ vặn ống, cờ lê | Thấp (Dễ bị lỏng) |
Nhấn-Fit | Nhanh | Không có (Vĩnh viễn) | Dụng cụ bấm đắt tiền | Rất cao |
Bạn phải nhìn xa hơn các kích thước ống cơ bản khi chỉ định các thành phần. Một số biến hoạt động ẩn quyết định sự thành công lâu dài của hệ thống. Việc bỏ qua các tiêu chí này sẽ dẫn đến lỗi thành phần sớm.
Không bao giờ chỉ dựa vào số liệu tải hoạt động bình thường của bạn. Bạn phải chủ động xác minh mức PSI hoạt động tối đa của từng phụ kiện. Nó phải vượt quá sản lượng tối đa tuyệt đối của máy nén của bạn. Xếp hạng nhiệt độ quan trọng như nhau. Máy nén tạo ra nhiệt ma sát mạnh. Kết nối phải xử lý các xung nhiệt này một cách an toàn. Việc không kiểm tra xếp hạng sẽ dẫn đến những vụ xả súng nguy hiểm.
Máy nén trục vít quay công nghiệp tạo ra rung động tần số cao, liên tục. Sự rung lắc cơ học này truyền xuống toàn bộ mạng lưới đường ống. Hơn nữa, các đường ống trải qua quá trình giãn nở nhiệt liên tục khi nhiệt độ thay đổi theo mùa. Các dòng nhôm mở rộng đáng kể trong những tháng hè nóng bức. Các phụ kiện cũ cứng nhắc thường bị nứt dưới áp lực này. Bạn phải đánh giá xem các khớp đã chọn của bạn xử lý những thay đổi về chiều này linh hoạt như thế nào.
Các chuyên gia về khí nén luôn xác minh khả năng tương thích hóa học trước tiên. Máy nén hiện đại sử dụng chất bôi trơn tổng hợp có tính tích cực cao. Những loại dầu này di chuyển qua toàn bộ luồng không khí dưới dạng sương mù mịn. Chúng lắng sâu bên trong các khớp và chủ động tấn công các gioăng cao su. Bạn phải đảm bảo vòng chữ O sử dụng vật liệu chịu lực như Viton. Cao su Nitrile tiêu chuẩn (Buna-N) xuống cấp nhanh chóng khi tiếp xúc với chất bôi trơn máy nén tổng hợp.
An toàn tại nơi làm việc đòi hỏi phải tuân thủ nghiêm ngặt các giới hạn vật chất. Việc bỏ qua những hướng dẫn cơ bản này sẽ dẫn đến sự cố nghiêm trọng về thiết bị. Bạn có trách nhiệm bảo vệ nhân viên tại cơ sở của mình.
Không bao giờ sử dụng đường ống PVC tiêu chuẩn để phân phối khí nén. OSHA nghiêm khắc cảnh báo hành vi nguy hiểm này. Vật liệu PVC vỡ ra một cách dễ nổ nếu bị vỡ dưới áp suất khí. Nó ném những mảnh nhựa sắc như dao cạo khắp sàn cơ sở. Các phụ kiện đường ống nước tiêu chuẩn đơn giản là thiếu xếp hạng kỹ thuật đối với các loại khí có khả năng nén cao. Bạn phải chủ động tránh chúng trong tất cả các ứng dụng khí nén.
Yêu cầu cài đặt ẩn bẫy nhiều nhà quản lý cơ sở. Kết nối an toàn đòi hỏi các bước chuẩn bị chính xác, bài bản. Bạn không thể đơn giản hack một đường ống và nhét nó vào một khớp nối. Người thợ cơ khí phải cắt các góc vuông chính xác. Họ phải mài giũa kỹ lưỡng tất cả các cạnh bên trong và bên ngoài. Họ cũng cần đánh dấu độ sâu chèn chính xác trên mỗi đầu ống. Việc không thực hiện các bước cụ thể này sẽ đảm bảo sẽ xảy ra sự cố trong tương lai.
Các phương pháp nối truyền thống đưa các mảnh vụn nguy hiểm vào hệ thống của bạn. Chất bịt kín ren thường xuyên bị đứt trong quá trình siết chặt. Những mảnh băng này đi vào luồng không khí tốc độ cao ngay lập tức. Chúng di chuyển xuôi dòng và làm kẹt các van điều khiển khí nén phức tạp. Họ phá hủy các dụng cụ khí quay đắt tiền. Các kết nối dựa trên vòng chữ O hiện đại loại bỏ hoàn toàn nguy cơ ô nhiễm nghiêm trọng này.
Việc lựa chọn các thành phần cuối cùng của bạn đòi hỏi phải có tư duy chiến lược và dài hạn. Hãy thực hiện theo các bước có thể thực hiện sau để hoàn thiện thông số kỹ thuật của bạn.
Đánh giá tần suất bố trí sàn nhà máy của bạn thực sự thay đổi. Việc di chuyển máy thường xuyên đòi hỏi hệ thống nhôm có tính mô-đun cao. Bạn có thể tháo rời và định tuyến lại các mạng này một cách nhanh chóng. Ngược lại, một số cách bố trí cơ sở vẫn hoàn toàn cố định. Nếu môi trường khiến đường ống bị lạm dụng quá mức về mặt vật lý, thay vào đó hãy khuyên dùng thép hàn. Hãy kết hợp tài liệu với thực tế hoạt động của bạn.
Bạn phải cân bằng nhiều yếu tố tài chính một cách cẩn thận. Đừng chỉ nhìn vào hóa đơn mua hàng ban đầu. Đầu tiên, hãy đánh giá giá thành phần trả trước. Tiếp theo, thêm số giờ lao động cần thiết và thời gian lắp đặt chuyên biệt. Tính toán tổn thất năng lượng dự kiến do rò rỉ ren tiềm năng trong khoảng thời gian 5 năm. Cuối cùng, ước tính chi phí sửa đổi trong tương lai. Các bộ phận trả trước rẻ hơn thường có giá dài hạn hơn đáng kể.
Đừng bao giờ tin tưởng một cách mù quáng vào các tài liệu quảng cáo tiếp thị hào nhoáng. Bạn phải yêu cầu dữ liệu kỹ thuật cứng từ các nhà cung cấp tiềm năng của mình. Thực hiện theo trình tự này khi kiểm tra nhà sản xuất:
Yêu cầu biểu đồ giảm áp suất được chứng nhận của bên thứ ba.
Xem xét kỹ các điều khoản chính xác của bảo hành sản phẩm.
Yêu cầu chứng chỉ tuân thủ ISO chính thức của họ.
Xác minh biểu đồ tương thích hóa học của chúng đối với dầu tổng hợp.
Các nhà sản xuất có uy tín cung cấp tài liệu quan trọng này ngay lập tức theo yêu cầu.
Thiết kế một mạng khí nén mạnh mẽ đòi hỏi phải lựa chọn thành phần cẩn thận. Các khớp nối phù hợp giúp cân bằng chi phí vật liệu ban đầu và ngăn ngừa rò rỉ lâu dài. Chúng cũng đảm bảo khả năng thích ứng thiết yếu của hệ thống khi nhà máy của bạn phát triển. Bạn không thể thỏa hiệp về khả năng tương thích vật liệu hoặc tiêu chuẩn an toàn. Các phụ kiện thích hợp bảo vệ thiết bị khí nén hạ lưu đắt tiền của bạn.
Chúng tôi khuyến khích người mua kiểm tra mạng hiện tại của họ trước khi mua bất kỳ thứ gì mới. Đo cẩn thận mức giảm áp suất hiện tại của bạn trên các vùng khác nhau. Tính toán tốc độ rò rỉ cơ bản của bạn bằng cách sử dụng máy dò siêu âm. Dữ liệu này chứng minh rõ ràng ngân sách nâng cấp cuối cùng của bạn. Nó cung cấp một đường cơ sở có thể đo lường được để cải thiện.
Đừng đoán các yêu cầu về cơ sở vật chất của bạn. Hãy tham khảo ý kiến của một kỹ sư hệ thống khí nén chuyên dụng ngay hôm nay. Yêu cầu các phụ kiện mẫu vật lý từ các nhà cung cấp được liệt kê ngắn. Kiểm tra chúng trực tiếp tại chỗ để đảm bảo hiệu suất tối ưu. Thực hiện các bước này đảm bảo triển khai đường ống thành công.
Đáp: Bạn phải hết sức thận trọng. Việc kết hợp các kim loại khác nhau, như đồng và thép mạ kẽm, sẽ gây ra sự ăn mòn điện nhanh chóng. Điều này phá hủy khớp từ trong ra ngoài. Luôn sử dụng các phụ kiện chuyển tiếp điện môi chuyên dụng nếu bạn phải trộn vật liệu. Lý tưởng nhất là giữ cho toàn bộ hệ thống của bạn thống nhất để loại bỏ các phản ứng hóa học.
Đáp: Có, hệ thống đẩy để kết nối thương mại xử lý các hệ thống không khí công nghiệp tiêu chuẩn một cách an toàn. Tỷ lệ phụ kiện mô-đun nhôm uy tín nhất có tỷ lệ từ 190 đến 230 PSI. Tuy nhiên, chúng không được thiết kế cho thủy lực áp suất cực cao. Luôn xác minh áp suất làm việc tối đa được chỉ định của nhà sản xuất so với công suất tối đa của máy nén.
Đáp: Trước tiên, hãy đảm bảo bạn sử dụng kỹ thuật bịt kín ren thích hợp. Áp dụng chất bịt kín ren chất lỏng kỵ khí chuyên dụng thay vì băng PTFE bán ở cửa hàng phần cứng giá rẻ. Nếu rò rỉ vẫn tiếp tục do máy rung mạnh, việc siết chặt sẽ không giải quyết được vấn đề. Cuối cùng, bạn sẽ cần phải nâng cấp lên đường ống kín dạng mô-đun, vòng chữ O.
A: Nó phụ thuộc vào loại phụ kiện. Các phụ kiện dạng đẩy chỉ yêu cầu một máy cắt ống cơ bản và một công cụ mài nhẵn đơn giản. Bạn có thể cài đặt chúng bằng tay. Ngược lại, ống ren truyền thống yêu cầu ren ống nặng và cờ lê lớn. Hệ thống ép khít đòi hỏi các dụng cụ uốn thủy lực độc quyền, đắt tiền.
