Đường ống có kích thước không chính xác buộc máy nén phải làm việc quá sức liên tục. Sự căng thẳng không cần thiết này làm tăng chi phí năng lượng lên đáng kể. Nó cũng làm tăng tốc độ hao mòn thiết bị trên toàn bộ cơ sở của bạn. Các nhà quản lý cơ sở thường nhận ra quá muộn rằng cơ sở hạ tầng đường ống kém đã phá hoại hiệu quả hoạt động tổng thể như thế nào. Nếu khí nén thiếu áp suất thích hợp, quá trình sản xuất sẽ chậm lại. Chúng tôi đã tạo hướng dẫn này để giải quyết vấn đề chính xác này. Nó cung cấp cho các nhà quản lý cơ sở và kỹ sư một khuôn khổ dựa trên bằng chứng. Bạn sẽ học cách đánh giá đúng các yêu cầu hệ thống cụ thể của mình. Chúng tôi sẽ chỉ cho bạn chính xác cách xác định kích thước ống khí nén tối ưu trước khi bạn bắt đầu mua sắm. Bằng cách nắm vững các nguyên tắc kỹ thuật này, bạn sẽ tránh được việc lãng phí năng lượng tốn kém. Bạn cũng đảm bảo hiệu suất cao nhất ở mọi điểm cuối khí nén trong nhà máy của mình. Các phần sau đây chia nhỏ các biến cốt lõi, bố cục hệ thống và ma trận kích thước. Họ sẽ cung cấp cho bạn kiến thức thực tế cần thiết để thiết kế một mạng lưới phân phối không khí mạnh mẽ, hiệu quả cao.
Kích thước quá nhỏ gây ra sụt áp nghiêm trọng làm cạn kiệt các dụng cụ khí nén; quá khổ lãng phí chi phí vốn ban đầu.
Kích thước chính xác phụ thuộc vào bốn biến số phụ thuộc lẫn nhau: tốc độ dòng khí (CFM), áp suất vận hành (PSI), tổng chiều dài đường ống và giới hạn giảm áp suất chấp nhận được.
Bố cục hệ thống (vòng lặp so với ngõ cụt) và ma sát bên trong ống (lựa chọn vật liệu) thay đổi linh hoạt các yêu cầu về đường kính.
Việc lựa chọn một nhà cung cấp ống khí nén đáng tin cậy đòi hỏi phải đánh giá sự hỗ trợ kỹ thuật của họ, kiểm kê các phụ kiện được tiêu chuẩn hóa và tuân thủ các xếp hạng an toàn công nghiệp.
Nhiều cơ sở coi mạng lưới phân phối không khí là giải pháp sau. Sai lầm này tạo ra hậu quả tài chính lâu dài. có kích thước kém Đường ống dẫn khí công nghiệp làm cản trở đầu ra của máy nén. Cuối cùng, bạn phải trả tiền cho năng lượng mà bạn không thể sử dụng.
Giảm áp suất liên quan trực tiếp đến mức tiêu thụ năng lượng. Máy nén phải làm việc nhiều hơn để đẩy không khí qua các đường dẫn bị hạn chế. Cứ hai PSI giảm áp suất sẽ làm tăng tổng chi phí năng lượng của bạn lên khoảng một phần trăm. Nếu một đường ống hẹp tạo ra mức thâm hụt 10 PSI, hóa đơn năng lượng của bạn sẽ tăng ngay lập tức 5%. Trong một năm hoạt động điển hình, sự kém hiệu quả này làm tiêu tốn hàng nghìn đô la từ ngân sách hoạt động của bạn. Nó buộc máy móc của bạn phải chạy ở điểm đặt cao hơn chỉ để cung cấp áp suất cơ bản tối thiểu cho sàn nhà máy.
Dòng chảy không đủ tại điểm sử dụng sẽ gây thiệt hại nghiêm trọng cho chu kỳ sản xuất. Dụng cụ khí nén yêu cầu lượng không khí cụ thể để hoạt động chính xác. Khi đường ống hạn chế dòng chảy này, súng mô-men xoắn sẽ mất năng lượng. Xi lanh phân loại tự động phản ứng chậm chạp. Máy phun sơn mang lại lớp sơn không đồng đều. Những mâu thuẫn áp lực này trực tiếp dẫn đến chất lượng sản phẩm kém. Bạn sẽ thấy tỷ lệ phế liệu tăng ngay lập tức. Người vận hành thường đổ lỗi cho các công cụ. Họ hiếm khi nghi ngờ cơ sở hạ tầng đường ống trên cao gây ra tình trạng tắc nghẽn.
Các nhà quy hoạch cơ sở phải đối mặt với một đạo luật cân bằng tài chính nghiêm ngặt. Việc trả tiền cho đường ống có đường kính lớn hơn đòi hỏi vốn đầu tư ban đầu cao hơn. Tuy nhiên, việc chọn những ống có kích thước nhỏ hơn để tiết kiệm tiền ban đầu sẽ tạo ra những chi phí tiềm ẩn, cộng dồn. Bạn sẽ liên tục phải chiến đấu với luồng không khí bị hạn chế. Hệ thống sẽ yêu cầu bảo trì liên tục. Máy nén sẽ hỏng sớm do hoạt động ở mức tải tối đa liên tục. Phân bổ vốn thông minh có nghĩa là chi tiêu nhiều hơn một chút cho các tiêu đề chính có quy mô phù hợp hiện nay. Điều này ngăn cản những cơn đau đầu về hoạt động vào ngày mai. Chúng tôi thực sự khuyên bạn nên đánh giá những sự cân bằng này một cách cẩn thận trước khi hoàn thiện bản thiết kế.
Bạn không thể đoán được đường kính ống khí nén phù hợp chỉ dựa trên mét vuông của cơ sở. Kỹ thuật phù hợp đòi hỏi bạn phải cân bằng bốn số liệu phụ thuộc lẫn nhau.
Hệ thống của bạn phải xử lý tối đa nhu cầu đồng thời. Không định cỡ ống dựa trên mức sử dụng trung bình trước đây. Xác định cao nhất tốc độ dòng khí mà cơ sở của bạn yêu cầu khi tất cả các máy hoạt động đồng thời. Bạn phải kết hợp nhu cầu cao nhất này với tổng công suất đầu ra của máy nén. Nếu máy nén 100 mã lực đẩy 400 Feet khối mỗi phút (CFM), ống góp chính phải chứa 400 CFM mà không tạo ra nhiễu loạn.
Khoảng cách vật lý của đường ống của bạn chỉ đại diện cho một nửa phương trình. Bạn cũng phải tính toán độ dài tương đương. Mỗi khớp nối đều tạo ra ma sát. Van, khuỷu tay và ống chữ T làm gián đoạn dòng chảy thành lớp trơn tru. Các kỹ sư chỉ định giá trị "độ dài tương đương" cho các thành phần này. Một khuỷu tay 90 độ có thể tăng thêm chiều dài tương đương 5 feet cho hệ thống của bạn. Bạn phải cộng tất cả các giá trị thành phần này vào khoảng cách ống thẳng. Số kết hợp này cung cấp cho bạn tổng chiều dài thực sự cho các phép tính của bạn.
Áp suất hệ thống làm thay đổi mật độ không khí. Áp suất vận hành cao hơn sẽ nén các phân tử không khí lại gần nhau hơn. Mật độ tăng lên này có nghĩa là cùng một lượng không khí có thể di chuyển qua một đường ống nhỏ hơn. Ngược lại, áp suất vận hành thấp hơn đòi hỏi các đường ống lớn hơn để di chuyển khối lượng không khí tương đương. Luôn thiết lập áp suất vận hành cơ bản trước khi chọn đường kính.
Tiêu chuẩn ngành quy định các tiêu chí thành công cụ thể để phân phối không khí. Một hệ thống được thiết kế tốt nhằm mục đích giảm áp suất không quá 10% từ lúc xả máy nén đến điểm sử dụng xa nhất. Nếu máy nén của bạn tạo ra 100 PSI thì công cụ khí nén ở xa nhất sẽ nhận được ít nhất 90 PSI. Việc duy trì mức giảm dưới ngưỡng này sẽ đảm bảo máy hoạt động ổn định trên toàn bộ nhà máy.
Các kỹ sư thường dựa vào ma trận tham khảo nhanh trong giai đoạn lập kế hoạch ban đầu. Những biểu đồ này cung cấp các ước tính cơ bản tuyệt vời trước khi bắt đầu phép toán phức tạp.
Hầu hết các biểu đồ đều sử dụng phương pháp lưới tiêu chuẩn. Bạn sẽ tìm thấy tổng chiều dài ống tương đương trên một trục. Tốc độ luồng không khí tối đa (CFM) nằm trên trục khác. Bạn chỉ cần theo dõi giao điểm của hai điểm dữ liệu này. Ô kết quả cho biết đường kính trong tối thiểu được khuyến nghị. Chúng tôi khuyên bạn nên làm tròn đến kích thước thương mại tiếp theo nếu giao điểm của bạn nằm giữa hai kích thước tiêu chuẩn.
Bảng 1: Hướng dẫn tham khảo tiêu chuẩn về đường kính ống tối thiểu (Giả định 100 PSI)
Tốc độ dòng khí (CFM) | Chiều dài chạy: 100 ft | Chiều dài chạy: 300 ft | Chiều dài chạy: 500 ft |
|---|---|---|---|
50 CFM | 1 inch | 1,25 inch | 1,5 inch |
150 CFM | 1,5 inch | 2 inch | 2 inch |
300 CFM | 2 inch | 2,5 inch | 3 inch |
500 CFM | 2,5 inch | 3 inch | 3,5 inch |
Bạn phải xử lý các biểu đồ tĩnh bằng thái độ hoài nghi lành mạnh. Họ hoạt động dựa trên những giả định cứng nhắc. Hầu hết đều giả định áp suất vận hành 100 PSI được tiêu chuẩn hóa. Họ cũng giả định các thành ống bên trong hoàn toàn nhẵn. Biểu đồ kích thước ống khí nén chỉ dành cho các vật liệu lọt vào danh sách rút gọn. Bạn không bao giờ nên sử dụng chúng cho lần phê duyệt kỹ thuật cuối cùng. Thế giới thực bao gồm nhiệt độ dao động, hệ số ma sát khác nhau và những thay đổi hướng phức tạp.
Một số thiết kế cơ sở nhất định đòi hỏi các công thức thực nghiệm. Bạn phải từ bỏ các biểu đồ đơn giản nếu bạn sử dụng thiết lập nhiều máy nén cung cấp một tiêu đề chung. Các đường thả dọc mở rộng cũng yêu cầu mô hình toán học chính xác. Các công thức động lực học chất lỏng tính đến hệ số ma sát và giới hạn vận tốc không khí một cách chính xác. Chúng tôi khuyên bạn nên sử dụng phần mềm kỹ thuật chuyên dụng cho bất kỳ hệ thống nào có chiều dài tương đương vượt quá 1.000 feet.
Tính toán đường kính hoàn hảo sẽ chẳng có ý nghĩa gì nếu bạn chọn sai vật liệu hoặc bố trí không đúng cách. Các quyết định về cấu trúc sẽ thay đổi một cách linh hoạt cách thức hoạt động của không khí bên trong ống.
Độ nhám bề mặt bên trong quyết định vận tốc. Hệ thống sắt đen hoặc thép mạ kẽm truyền thống xuống cấp theo thời gian. Độ ẩm chắc chắn sẽ xâm nhập vào luồng không khí. Điều này làm cho thép bị rỉ sét và đóng cặn bên trong. Lớp rỉ sét thô làm tăng đáng kể hệ số ma sát. Nó làm giảm đường kính bên trong hiệu quả, làm nghẹt nguồn cung cấp không khí. Chúng tôi ủng hộ mạnh mẽ các vật liệu có lỗ khoan trơn. Nhôm và đồng ép đùn duy trì đường kính bên trong nguyên sơ của chúng vô thời hạn. Đặc biệt, nhôm có hệ số ma sát thấp đáng kể. Nó đảm bảo tốc độ không khí ổn định hàng năm.
Kiến trúc bố cục của bạn cũng quan trọng như sự lựa chọn vật liệu. Cấu hình ngõ cụt chạy một đường thẳng từ máy nén đến dụng cụ cuối cùng. Không khí phải di chuyển suốt quãng đường, tích lũy tổn thất ma sát dọc theo mỗi inch.
Bố cục vòng kín (vòng chính) kết nối phần cuối của tiêu đề trở lại phần đầu. Lợi thế về cấu trúc này cho phép không khí lưu chuyển đồng thời theo hai hướng tới bất kỳ điểm nhu cầu nào. Nó giảm một nửa khoảng cách tối đa mà không khí phải di chuyển một cách hiệu quả. Thiết lập tuyệt vời này thường cho phép bạn chỉ định đường kính ống tổng thể nhỏ hơn trong khi vẫn duy trì độ ổn định áp suất vượt trội.
Chúng tôi khuyên bạn nên lập kế hoạch cho các mục tiêu sản xuất của ngày mai. Dự đoán quỹ đạo tăng trưởng 5 năm của cơ sở của bạn. Việc tăng kích thước ống tiêu đề chính trong quá trình xây dựng ban đầu tốn rất ít chi phí vật liệu bổ sung. Tuy nhiên, việc trang bị thêm một đầu phun lớn hơn sau này đòi hỏi chi phí nhân công lớn và thời gian ngừng hoạt động tốn kém của cơ sở.
Vòng lặp chính: Kích thước các vòng này một cách tích cực để mở rộng trong tương lai.
Đường thả: Kích thước đường nhánh phù hợp với nhu cầu công cụ địa phương, hiện tại.
Van: Lắp đặt rộng rãi các van cách ly để cho phép bổ sung mô-đun sau này.
Việc mua sắm vật liệu đòi hỏi phải có sự kiểm tra kỹ lưỡng của nhà sản xuất. Một nhà cung cấp ống khí nén đáng tin cậy không chỉ cung cấp kim loại thô.
Tìm kiếm các nhà cung cấp cung cấp hỗ trợ kỹ thuật rộng rãi. Họ nên xuất bản dữ liệu có độ dài tương đương đã được xác minh cho tất cả các phụ kiện độc quyền của họ. Các nhà cung cấp cao cấp thường cung cấp các công cụ hoặc máy tính xác thực kích thước nội bộ. Sự minh bạch này chứng tỏ họ hiểu động lực học chất lỏng. Nó cũng đảm bảo tốc độ dòng chảy được trích dẫn phù hợp với hiệu suất trong thế giới thực.
An toàn công nghiệp là không thể thương lượng. Đảm bảo các dòng sản phẩm của nhà cung cấp đáp ứng các tiêu chuẩn quốc tế khắt khe. Các đường ống và phụ kiện của chúng phải tuân thủ các hướng dẫn ASME B31.1 về đường ống áp lực. Chúng cũng phải phù hợp với tiêu chuẩn ISO 8573 về độ tinh khiết của khí nén. Vật liệu không tuân thủ gây ra nguy cơ cháy nổ nghiêm trọng dưới áp suất cao. Luôn yêu cầu các tài liệu chứng nhận chính thức trước khi ký đơn đặt hàng.

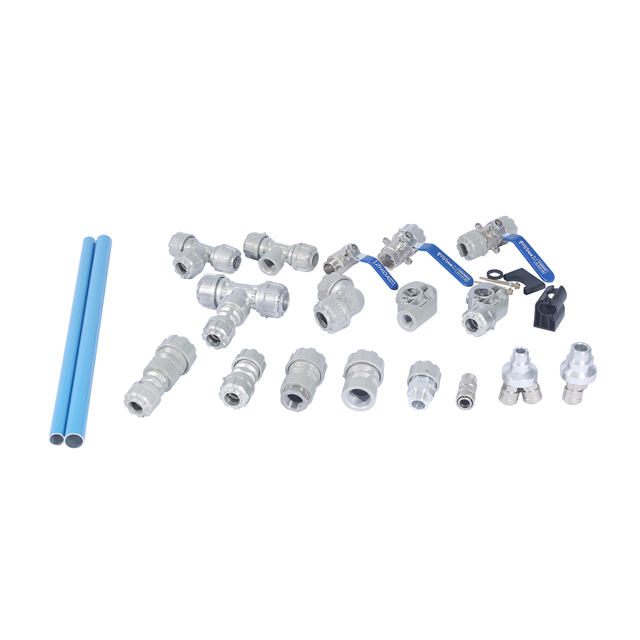

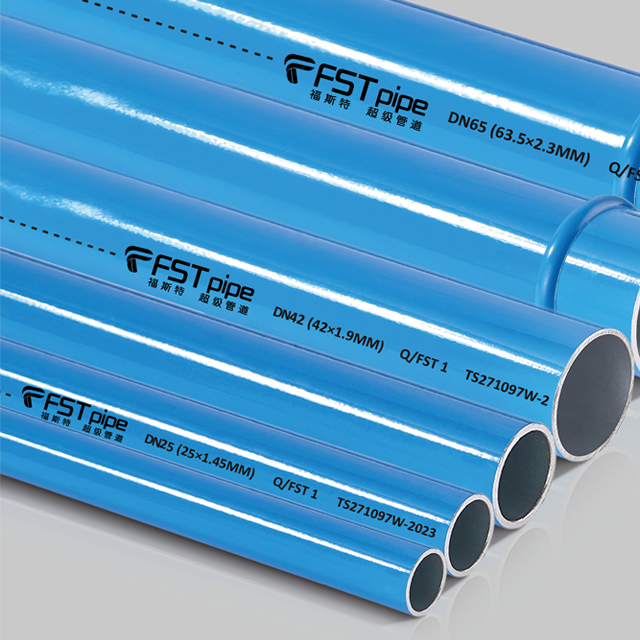

Đánh giá nguy cơ khóa nhà cung cấp một cách cẩn thận. Ưu tiên các nhà cung cấp thiết kế hệ thống mô-đun, push-to-connect. Đường ống nhôm hiện đại sử dụng các phụ kiện nén vòng chữ O an toàn. Bạn có thể sửa đổi các mạng này một cách nhanh chóng bằng các công cụ cầm tay cơ bản. Tính mô-đun này làm giảm đáng kể thời gian ngừng hoạt động của quá trình cài đặt. Nó cắt giảm chi phí lao động chuyên môn đắt đỏ, không giống như thép ren truyền thống đòi hỏi máy móc ren nặng.
Thiết kế một mạng lưới phân phối không khí hiệu quả đòi hỏi sự chú ý chặt chẽ đến từng chi tiết. Bạn phải kiểm tra tốc độ dòng chảy hiện tại và tương lai một cách chính xác. Tính tổng chiều dài tương đương bằng cách tích cực phân tích từng van và khuỷu. Chọn cách bố trí vòng kín và vật liệu nhôm có lỗ khoan trơn để giảm thiểu ma sát bên trong. Sử dụng các số liệu chính xác này để yêu cầu báo giá chính xác từ các nhà sản xuất đã được xác minh. Chúng tôi khuyến khích bạn sớm tham khảo ý kiến của một nhà cung cấp chuyên biệt trong quá trình này. Yêu cầu họ xác nhận các tính toán của bạn dựa trên bản thiết kế cơ sở cụ thể của bạn. Thực hiện các bước có kỷ luật này đảm bảo bạn sẽ triển khai một hệ thống đáng tin cậy. Bạn sẽ vĩnh viễn tránh được những vấn đề đau đầu trong vận hành do cơ sở hạ tầng không đủ quy mô gây ra.
Trả lời: Đường ống có kích thước nhỏ tạo ra tốc độ không khí quá cao và giảm áp suất nghiêm trọng. Máy nén phải làm việc tăng ca để bù lại. Bạn có thể sẽ gặp phải tình trạng hơi ẩm truyền vào dụng cụ. Cuối cùng, thiết bị khí nén sẽ nhận được áp suất không đủ, gây ra hiệu suất chậm chạp, thường xuyên bị kẹt và chất lượng sản xuất giảm sút.
Trả lời: Tính toán tổn thất áp suất đòi hỏi phải đánh giá nhiều yếu tố phụ thuộc lẫn nhau. Bạn phải phân tích đường kính trong của ống, hệ số ma sát của vật liệu ống và tốc độ dòng khí cao nhất. Sau đó, bạn kết hợp khoảng cách ống thẳng với chiều dài tương đương của tất cả các phụ kiện và van để xác định tổng tổn thất ma sát.
Đáp: Có, bạn phải luôn tăng kích thước vòng phân phối chính. Việc nâng cấp tiêu đề chính sau này đòi hỏi nhân công đắt đỏ và khiến nhà máy phải tạm dừng hoạt động sản xuất. Tuy nhiên, bạn có thể giữ kích thước các đường nhánh và đường nhánh riêng lẻ phù hợp với nhu cầu ứng dụng ngay lập tức tại địa phương để cân bằng chi phí vật liệu trả trước.
