Đường ống khí nén có kích thước quá nhỏ hoặc được đánh giá không chính xác dẫn đến giảm áp suất nghiêm trọng. Nó gây ra sự hao mòn máy nén quá mức và tạo ra những mối nguy hiểm nghiêm trọng về an toàn. Lựa chọn vật liệu kém thường dẫn đến nổ máy đột ngột và gây tốn kém thời gian ngừng sản xuất. Việc lựa chọn chính xác mức áp suất đường ống khí nén là một quyết định chi tiêu vốn quan trọng. Nó ảnh hưởng trực tiếp đến sự an toàn của cơ sở và hiệu quả sử dụng năng lượng lâu dài. Người quản lý cơ sở phải điều hướng các biến số kỹ thuật phức tạp để ngăn ngừa lỗi hệ thống.
Một hệ thống được tối ưu hóa sẽ cân bằng các yêu cầu về áp suất làm việc tối đa, độ bền của vật liệu và tuân thủ quy định. Nó đảm bảo không có hư hỏng cấu trúc và tổn thất áp suất ma sát tối thiểu trên toàn bộ mạng lưới phân phối. Bạn sẽ học cách đánh giá vật liệu, áp dụng phương pháp giảm nhiệt độ và chọn đường ống phù hợp cho nhà máy của mình. Chúng tôi sẽ khám phá các yếu tố an toàn, giới hạn vật liệu và thực tế lắp đặt để giúp bạn xây dựng một hệ thống mạnh mẽ.
Xếp hạng áp suất hệ thống phải tính đến sự dao động nhiệt độ; áp suất làm việc tối đa giảm khi nhiệt độ môi trường xung quanh hoặc chất lỏng tăng lên.
Hệ số an toàn đường ống dẫn khí được ghi lại (thường là 3:1 hoặc 4:1) là không thể thương lượng để tách áp suất làm việc an toàn khỏi áp suất nổ thực tế.
Đường ống nhôm đã trở thành tiêu chuẩn công nghiệp cho việc lắp đặt thương mại do độ mịn bên trong nhất quán, khả năng chịu áp suất cao và không bị ăn mòn.
Việc lựa chọn một nhà cung cấp ống khí nén tuân thủ yêu cầu họ phải kiểm tra việc tuân thủ các tiêu chuẩn ASME và OSHA chứ không chỉ chi phí vật liệu trả trước.
Hiểu các số liệu áp suất sẽ ngăn ngừa những sai lầm kỹ thuật tai hại. Người vận hành cơ sở thường nhầm lẫn các ngưỡng vận hành do nhà sản xuất công bố. Chúng ta phải xác định thuật ngữ chính xác để đảm bảo vận hành nhà máy an toàn.
Các nhà sản xuất công bố Áp suất làm việc tối đa cho phép (MAWP). Con số này thể hiện áp suất cao nhất tuyệt đối mà hệ thống có thể xử lý trong quá trình hoạt động bình thường. Bạn không bao giờ nên vượt quá giới hạn này. Áp lực bùng nổ đại diện cho điểm chính xác của sự thất bại thảm khốc. Vật liệu ống bị rách theo đúng nghĩa đen khi nội lực vượt quá tính toàn vẹn về cấu trúc của nó. Bạn không bao giờ được thiết kế một hệ thống gần giới hạn áp suất nổ.
Các kỹ sư sử dụng bộ đệm để bảo vệ khỏi sự tăng áp suất đột ngột. đáng tin cậy Hệ số an toàn đường ống dẫn khí sẽ tách giới hạn làm việc khỏi điểm hỏng hóc. Tỷ lệ 4:1 có nghĩa là áp suất nổ cao hơn bốn lần so với MAWP. Bộ đệm này hấp thụ các tác động cơ học, đóng van đột ngột và tăng áp đột ngột của máy nén. Nó cung cấp biên độ cấu trúc thiết yếu cho vật liệu lão hóa.
Nhiệt làm suy giảm tính toàn vẹn cấu trúc ở hầu hết các vật liệu đường ống. Xếp hạng áp suất có mối quan hệ nghịch đảo với nhiệt độ vận hành. Một đường ống được định mức là 232 PSI ở 68°F không thể xử lý được 232 PSI ở 140°F. Khi nhiệt độ tăng lên, vật liệu mềm đi hoặc giãn nở. Bạn phải áp dụng hệ số nhân giảm nhiệt độ để tính áp suất làm việc an toàn thực sự. Phòng máy nén tạo ra nhiệt lượng rất lớn. Người vận hành phải tính toán hệ số giảm tải một cách cẩn thận ở những vùng nóng này.
Lựa chọn vật liệu quyết định khả năng áp suất cơ bản của bạn. Các vật liệu khác nhau phản ứng độc đáo khi nén khí liên tục. Chúng ta phải đánh giá kim loại truyền thống so với các giải pháp kỹ thuật hiện đại.

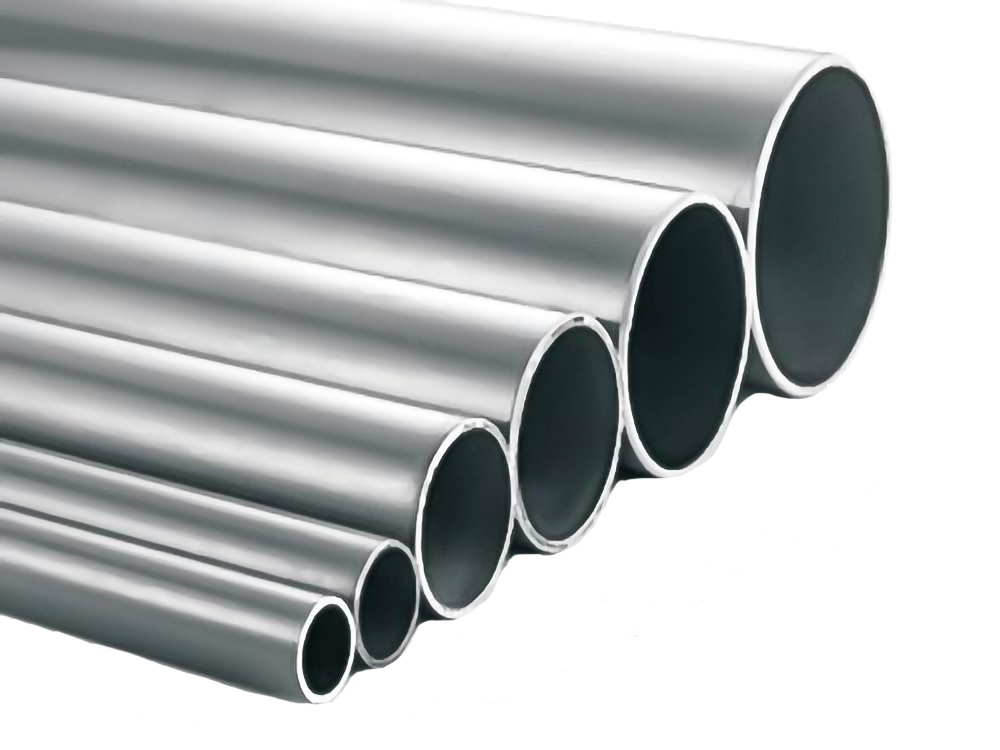

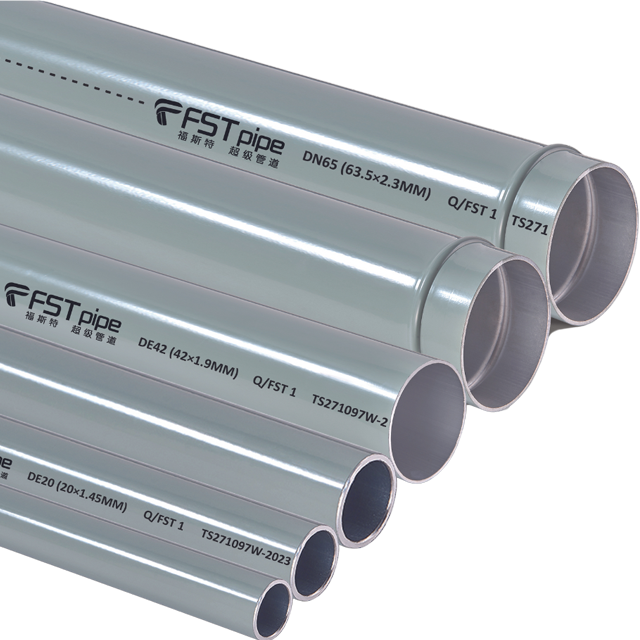

Nhôm ép đùn hiện đang thống trị bối cảnh công nghiệp. Nó cung cấp tỷ lệ sức mạnh trên trọng lượng đặc biệt. Thông thường bạn sẽ thấy áp suất làm việc của ống nhôm được đánh giá ở khoảng 232 PSI (16 bar). Nhôm không bao giờ rỉ sét hoặc đóng cặn bên trong. Các bức tường bên trong nhẵn ngăn chặn sự giảm áp suất do ma sát. Điều này duy trì tốc độ chất lỏng ổn định trong nhiều thập kỷ sử dụng. Hệ thống nhôm vẫn là tiêu chuẩn cho việc cung cấp không khí sạch, áp suất cao.
Ống thép thành nặng cung cấp mức áp suất vốn có lớn. Chúng có thể chịu được sự lạm dụng khắc nghiệt từ bên ngoài trong môi trường gồ ghề. Tuy nhiên, thép đặt ra những rủi ro hoạt động đáng kể. Độ ẩm trong khí nén gây ra rỉ sét bên trong. Lớp phủ mạ kẽm cuối cùng sẽ bong ra dưới tác dụng của tải trọng theo chu kỳ. Sự ăn mòn này tạo ra bề mặt bên trong thô ráp. Sự tích tụ cặn sẽ hạn chế dòng chảy và giảm áp lực sẵn có của bạn một cách giả tạo tại điểm sử dụng cuối cùng.
Bạn không bao giờ được sử dụng PVC cho khí nén. Xếp hạng áp suất chất lỏng không áp dụng cho khí nén. Nước không nén. Nếu một đường ống nước bị vỡ, nó chỉ bị rò rỉ. Không khí nén mạnh. Nếu ống PVC bị hỏng dưới áp suất không khí, năng lượng dự trữ sẽ giải phóng ngay lập tức. Nhựa vỡ thành mảnh đạn chết người. OSHA nghiêm cấm PVC tiêu chuẩn cho các ứng dụng khí nén do những nguy cơ cháy nổ này.
Đồng mang lại không khí sạch và xử lý áp suất cao một cách dễ dàng. Nhiều cơ sở y tế dựa vào đường dây đồng. Tuy nhiên, đồng có những trở ngại lớn trong việc lắp đặt. Giá nguyên vật liệu biến động mạnh. Hàn đồng đòi hỏi phải có giấy phép lao động nóng, lao động chuyên môn và thời gian ngừng hoạt động kéo dài. Các mối nối đồng thường bị hỏng nếu quá trình hàn có những điểm yếu.
Loại vật liệu | Đánh giá áp suất điển hình (Tiêu chuẩn) | Chống ăn mòn | Chế độ lỗi dưới áp suất khí |
|---|---|---|---|
Nhôm ép đùn | 232 PSI / 16 thanh | Tuyệt vời (Không chia tỷ lệ) | Năng suất được kiểm soát |
Sắt đen | Hơn 300 PSI | Kém (Rỉ sét nghiêm trọng) | Rò rỉ ren, làm mỏng cấu trúc |
Nhựa PVC | Không được xếp hạng cho khí đốt | Xuất sắc | Vụ nổ mảnh đạn thảm khốc |
Đồng (Loại L) | 250+ PSI | Xuất sắc | Tách mối hàn |
Khung pháp lý bảo vệ nhân viên nhà máy khỏi các hoạt động kỹ thuật nguy hiểm. Việc tuân thủ các tiêu chuẩn về ống khí nén được công nhận sẽ giảm nhẹ trách nhiệm pháp lý và đảm bảo tuổi thọ hoạt động. Người quản lý nhà máy phải hiểu các quy tắc quản lý này.
Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) đưa ra quy định về thiết kế đường ống áp lực. ASME B31.1 bao gồm đường ống điện. ASME B31.9 bao gồm đường ống dịch vụ xây dựng. Các mã này xác định độ dày thành tối thiểu, giá trị ứng suất cho phép và yêu cầu kiểm tra mối nối. Các hệ thống tuân thủ đảm bảo rằng vật liệu có thể chịu được tải trọng tuần hoàn có áp suất liên tục. Các kỹ sư dựa vào những tính toán này để tránh hiện tượng mỏi kết cấu theo thời gian.
Cơ quan Quản lý An toàn và Sức khỏe Nghề nghiệp (OSHA) thực thi các yêu cầu nghiêm ngặt về an toàn tại nơi làm việc. Các quy định của OSHA nhắm tới các đường ống chịu áp tiếp xúc. Họ yêu cầu các van giảm áp thích hợp trên bể thu và trung tâm phân phối. Thanh tra OSHA thường xuyên đưa ra mức phạt nghiêm khắc đối với các vật liệu bị cấm như PVC. Họ dựa vào Điều khoản về nghĩa vụ chung để xử phạt việc lắp đặt đường ống không an toàn.
ISO 8573-1 quy định các cấp độ tinh khiết của khí nén. Xếp hạng áp suất và xếp hạng độ tinh khiết giao nhau trực tiếp. Sự suy thoái vật liệu ảnh hưởng đến cả hai cùng một lúc. Khi ống sắt bị rỉ sét, chúng sẽ mất độ dày thành ống. Điều này làm giảm áp suất nổ thực tế. Đồng thời, các hạt rỉ sét làm ô nhiễm luồng không khí, vi phạm cấp độ tinh khiết ISO. Lựa chọn vật liệu không ăn mòn đáp ứng cả tiêu chuẩn an toàn áp suất và chất lượng không khí.
Các kỹ sư cơ sở mang trách nhiệm to lớn. Đường ống trên cao bị vỡ có thể gây thương tích nghiêm trọng hoặc tử vong. Việc tuân thủ nghiêm ngặt các tiêu chuẩn đã được công bố đóng vai trò là lá chắn trách nhiệm quan trọng. Khi bạn xây dựng hệ thống theo hướng dẫn của ASME và OSHA, bạn thể hiện sự thẩm định. Việc tuân thủ được ghi chép sẽ bảo vệ công ty trong quá trình kiểm tra an toàn và đánh giá bảo hiểm.
Sản xuất khối lượng lớn đòi hỏi kỹ thuật động lực học chất lỏng chính xác. Bạn không thể đoán đường kính ống dựa trên thẩm mỹ thị giác. Định cỡ phù hợp đảm bảo khí nén đến dụng cụ ở áp suất chính xác.
Một số ngành công nghiệp yêu cầu ngưỡng áp suất cao hơn không khí tiêu chuẩn trong xưởng. Đúc thổi PET, cắt laser và sản xuất nặng đều dựa vào lực lớn. Những ứng dụng này thường yêu cầu ống dẫn khí 13 bar chắc chắn (khoảng 188 PSI) hoặc cấu hình thậm chí cao hơn. Hệ thống 100 PSI tiêu chuẩn sẽ làm ngừng hoạt động thiết bị sản xuất trong những môi trường này. Bạn phải làm cho thông số kỹ thuật của vật liệu phù hợp với nhu cầu áp suất cao nhất.
Đường kính ống cắt trực tiếp với vận tốc và ma sát. Chúng ta phải tuân theo các quy trình định cỡ cụ thể:
Xác định CFM tối đa: Tính toán tổng số feet khối mỗi phút được yêu cầu bởi tất cả các công cụ đồng thời.
Tính toán vận tốc không khí: Đẩy khối lượng lớn qua các ống nhỏ và vận tốc tăng vọt. Vận tốc cao tạo ra ma sát lớn bên trong thành.
Tăng kích thước tiêu đề chính: Ma sát làm giảm áp suất nhân tạo. Bạn mất PSI khả thi trước khi không khí chạm tới dụng cụ. Việc tăng đường kính ống sẽ làm giảm vận tốc và duy trì mức áp suất tĩnh.
Một hệ thống chỉ mạnh bằng thành phần yếu nhất của nó. Ống nhôm của bạn có thể tự hào về mức 232 PSI. Tuy nhiên, nếu bạn lắp đặt một van cách ly giá rẻ có định mức 125 PSI thì toàn bộ định mức hệ thống sẽ giảm xuống còn 125 PSI. Bạn phải kiểm tra từng khớp nối, khớp nối thả linh hoạt và khớp nối ngắt kết nối nhanh. Đảm bảo khả năng tương thích hoàn toàn trên toàn bộ mạng khí nén.
Vật liệu tuyệt vời không thành công trong điều kiện lắp đặt kém. Cơ khí phải lắp ráp mạng lưới đường ống một cách chính xác để duy trì mức áp suất của nhà sản xuất. Chúng tôi thường xuyên quan sát các điểm thất bại cụ thể trên hiện trường.
Phương pháp lắp đặt quyết định độ bền của khớp. Các mối nối ren trong ống thép loại bỏ độ dày của tường, tạo ra những điểm yếu cố hữu. Các phụ kiện đẩy để kết nối yêu cầu các đầu ống được mài nhẵn hoàn hảo. Nếu thợ cơ khí để lại các cạnh sắc, họ sẽ cắt các vòng chữ O bên trong. Điều này gây ra rò rỉ áp suất cao ngay lập tức. Các phụ kiện nén mang lại khả năng cắn tuyệt vời nhưng chúng yêu cầu mô-men xoắn chính xác. Siết quá chặt sẽ làm nát đường ống. Kiểm tra tải theo chu kỳ liên tục tại mỗi điểm kết nối hàng ngày.
Máy nén khí tạo ra rung động mạnh. Những sóng hài này truyền xuống mạng lưới phân phối. Neo không đúng cách dẫn đến mỏi kim loại nghiêm trọng. Nếu bạn đặt các móc treo quá xa nhau, đường ống sẽ chùng xuống và rung lắc dữ dội. Chuyển động liên tục này làm suy yếu các khớp theo thời gian. Nó làm giảm mức áp suất ban đầu và cuối cùng gây ra gãy xương. Bạn phải tuân theo hướng dẫn của nhà sản xuất về khoảng cách móc treo tối đa.
Sự thay đổi nhiệt độ gây ra sự giãn nở và co lại tuyến tính khi chạy đường ống dài. Đoạn đường chạy bằng nhôm dài 300 feet sẽ kéo dài về mặt vật lý khi nhiệt độ môi trường xung quanh cơ sở tăng lên. Nếu bạn lắp cứng ống ở cả hai đầu, lực giãn nở sẽ làm cong kim loại hoặc làm bung các phụ kiện. Bạn phải lắp đặt các vòng giãn nở được thiết kế hoặc các khe co giãn chuyên dụng. Các thành phần này hấp thụ chuyển động tuyến tính và ngăn chặn ứng suất cấu trúc nguy hiểm.
Quyết định mua sắm của bạn không chỉ dừng lại ở nguyên liệu thô. Bạn cần một đối tác kỹ thuật hiểu được động lực học chất lỏng. Việc lựa chọn phù hợp nhà cung cấp ống khí nén đảm bảo việc lắp đặt an toàn, tối ưu.
Một nhà cung cấp đủ điều kiện cung cấp tài liệu kỹ thuật phong phú. Họ không chỉ bán hộp phụ kiện. Họ cung cấp các tính toán giảm áp suất chính xác dựa trên bố cục cụ thể của bạn. Họ cung cấp biểu đồ kích thước rõ ràng và bảng giảm nhiệt độ toàn diện. Hỗ trợ kỹ thuật này ngăn ngừa những sai lầm về kích thước dưới mức gây tốn kém. Bạn nên yêu cầu các kỹ sư ứng dụng của họ xem xét sơ đồ của bạn trước khi mua.
Đánh giá cẩn thận chế độ bảo hành của nhà sản xuất. Đọc bản in đẹp về lỗi áp suất và lỗi vật liệu. Chế độ bảo hành có bao gồm các trường hợp nổ khớp thảm khốc không? Nó có chỉ định giới hạn tải theo chu kỳ không? Các hệ thống nhôm thường có tuổi thọ hàng chục năm mà không cần bảo trì. Đảm bảo nhà cung cấp ủng hộ các tuyên bố về cấu trúc của họ bằng sự bảo đảm mạnh mẽ, kéo dài nhiều năm. Chế độ bảo hành mạnh mẽ phản ánh việc kiểm soát chất lượng nghiêm ngặt trong quá trình sản xuất.
Thiết kế một mạng lưới khí nén an toàn, hiệu suất cao đòi hỏi sự chú ý chặt chẽ đến từng chi tiết. Bạn phải xác định chính xác nhu cầu CFM và PSI tối đa của mình. Áp dụng hệ số nhân giảm nhiệt độ chính xác để tìm giới hạn áp suất làm việc thực sự của bạn. Duy trì hệ số an toàn 4:1 nghiêm ngặt để ngăn chặn hiện tượng nổ máy. Luôn chọn những vật liệu được xác nhận theo tiêu chuẩn ASME và OSHA, tránh hoàn toàn các loại nhựa nguy hiểm.
Bước tiếp theo của bạn liên quan đến hành động trên sàn nhà máy. Kiểm tra hệ thống hiện tại của bạn để phát hiện hiện tượng giảm áp suất đáng chú ý hoặc các mối nối bị rò rỉ. Hãy tham khảo ý kiến của kỹ sư ứng dụng có trình độ để tính toán kích thước đường ống chính xác cho mọi hoạt động mở rộng sắp tới. Nâng cấp cơ sở hạ tầng của bạn ngay hôm nay sẽ đảm bảo an toàn cho người vận hành và sản xuất ổn định trong nhiều năm tới.
Đáp: Các nhà sản xuất có uy tín thiết kế hệ thống sử dụng hệ số an toàn 3:1 hoặc 4:1. Tỷ lệ này tách áp suất làm việc tối đa cho phép khỏi áp suất nổ thực tế. Nó cung cấp một lớp đệm cấu trúc quan trọng chống lại sự dâng trào đột ngột của máy nén và các tác động cơ học.
A: Không. Đường kính ống ảnh hưởng đến lưu lượng dòng chảy (CFM) và vận tốc không khí. Định mức áp suất tĩnh thực tế được quyết định hoàn toàn bởi thành phần vật liệu và độ dày thành. Tuy nhiên, đường kính nhỏ sẽ tạo ra ma sát, khiến áp suất vận hành giảm xuống.
Trả lời: Máy nén tạo ra một lượng lớn nhiệt xung quanh trong quá trình vận hành. Nhiệt độ cao làm mềm vật liệu và làm suy yếu tính toàn vẹn của cấu trúc. Bạn phải áp dụng các tính toán giảm nhiệt trong môi trường nóng, điều này sẽ làm giảm giới hạn áp suất làm việc an toàn một cách tự nhiên.
Đ: Hoàn toàn không. Bạn không bao giờ được sử dụng ống nước PVC hoặc thành mỏng tiêu chuẩn cho khí nén. Không khí dự trữ động năng lớn khi bị nén. Nếu đường ống bị hỏng sẽ tạo ra một vụ nổ nguy hiểm. Điều này vi phạm các yêu cầu an toàn nghiêm ngặt của OSHA.
