Việc thiết kế các hệ thống đường ống phức tạp thường yêu cầu phân nhánh một tiêu đề chính để cấp các đường phụ nhỏ hơn. Điều này tạo ra một thách thức kỹ thuật riêng biệt: làm cách nào để chuyển hướng dòng chảy đồng thời giảm kích thước đường dây mà không ảnh hưởng đến tính toàn vẹn của hệ thống? Giải pháp nằm ở hình dạng cụ thể của khớp nối ống chữ T giảm . Không giống như một tee bằng nhau nơi tất cả các cổng đều khớp nhau, một tee giảm có cổng nhánh nhỏ hơn đáng kể so với các cổng chạy chính. Sự khác biệt này rất quan trọng đối với các đầu phân phối chất lỏng, trang bị thêm cho HVAC và các giọt khí nén.
Việc lựa chọn thành phần phù hợp có ý nghĩa quan trọng đối với tình trạng hoạt động lâu dài của cơ sở. Nó giảm thiểu sự sụt giảm áp suất, loại bỏ các điểm rò rỉ tiềm ẩn liên quan đến cụm ống lót tạm thời và đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn an toàn ASME/ASTM. Bằng cách hiểu rõ những sắc thái này, các kỹ sư và người quản lý mua sắm có thể tối ưu hóa hiệu suất hệ thống, đảm bảo an toàn và giảm tổng chi phí lắp đặt.
Hiệu quả thiết kế: Việc giảm các ống nối loại bỏ nhu cầu sử dụng các bộ giảm tốc hoặc ống lót riêng biệt, giảm chi phí vật liệu và nhân công lắp đặt.
Quy ước đặt tên: Hiểu quy tắc đọc Chạy × Chạy × Nhánh là rất quan trọng để ngăn ngừa lỗi mua sắm.
Động lực dòng chảy: Không giống như các tee bằng nhau, việc giảm tee làm thay đổi tốc độ và áp suất dòng chảy; kích thước không chính xác có thể dẫn đến xâm thực hoặc nhiễu loạn.
Sự phù hợp của vật liệu: Từ ống dẫn khí bằng nhôm đến thép cacbon, việc lựa chọn vật liệu sẽ quyết định phương pháp sản xuất (Đùn nguội so với Hàn).
Đối với con mắt chưa qua đào tạo, các phụ kiện đường ống có thể trông có thể hoán đổi cho nhau, nhưng sự khác biệt về chức năng giữa một tee bằng nhau và một tee giảm chỉ ra vai trò cụ thể của chúng trong hệ thống thủy lực hoặc khí nén. Hiểu được những khác biệt cốt lõi này là bước đầu tiên trong việc thiết kế hệ thống chính xác.
Sự khác biệt chính nằm ở hình dạng cổng. Equal Tee có ba cổng (A, B và C) đều có chung đường kính. Các kỹ sư thường sử dụng chúng để trộn chất lỏng hoặc chia dòng chảy thành các đường bằng nhau mà không cố ý sửa đổi các đặc tính áp suất hoặc vận tốc. Chúng là các nút phân phối.

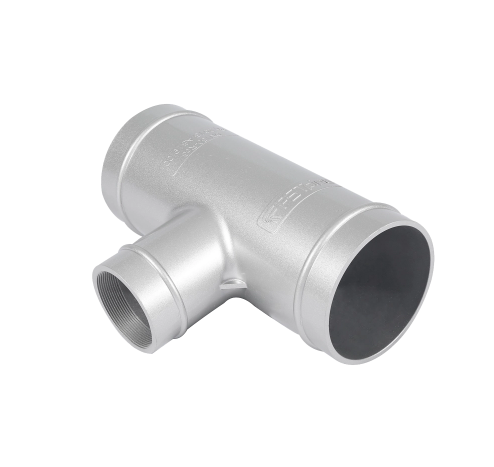

Ngược lại, Giảm Tee được thiết kế với cổng nhánh (C) nhỏ hơn cổng chạy chính (A và B). Thành phần này được thiết kế để phân phối chất lỏng đến các thiết bị, dụng cụ hoặc đường ống nhỏ hơn trong khi vẫn duy trì tính toàn vẹn của áp suất hệ thống chính. Nó là một nút điều tiết và phân phối được kết hợp thành một khớp nối.
Việc giảm đường kính vật lý tại nhánh gây ra hậu quả thủy lực ngay lập tức. Theo nguyên lý động lực học chất lỏng, việc giảm đường kính ở nhánh sẽ làm tăng vận tốc của môi trường một cách tự nhiên đồng thời làm thay đổi áp suất. Trong khi các tee bằng nhau cung cấp sự phân phối dòng chảy đồng đều lý tưởng cho các ống góp, thì các tee giảm lại ưu việt hơn cho các ứng dụng dòng chảy được điều chỉnh trong đó một khối lượng cụ thể cần được chuyển hướng sang hệ thống vệ tinh.
Ở đây cần phải xác định kích thước cẩn thận. Nếu mức giảm quá mạnh mà không tính toán, nó có thể tạo ra nhiễu loạn hoặc tạo bọt—sự hình thành các khoang hơi trong chất lỏng—có thể làm hỏng các bộ phận bên trong đường ống theo thời gian.
Việc chọn loại kết nối cũng quan trọng như hình dạng. Bối cảnh triển khai thường đưa ra lựa chọn:
Mối hàn đối đầu (BW): Loại này phù hợp nhất cho các đường dây cố định, áp suất cao, chẳng hạn như đường truyền dầu và khí đốt. Bề mặt bên trong nhẵn do mối hàn tạo ra làm giảm tổn thất do nhiễu loạn và ma sát.
Ổ cắm hàn/có ren: Được sử dụng lý tưởng cho đường ống có lỗ khoan nhỏ (thường dưới 2 inch) và các hệ thống bảo trì áp suất thấp hơn, nơi không cần tia X hàn.
Tee cơ học: Thường thấy trong các hệ thống chống cháy hoặc có rãnh. Điều này liên quan đến việc kẹp yên vào lỗ khoan thay vì cắt ống, cho phép trang bị thêm nhanh chóng.
Lỗi mua sắm trong đường ống gây tốn kém, thường dẫn đến sự chậm trễ của dự án và phí hoàn kho. Nguồn lỗi phổ biến nhất là hiểu sai danh pháp giảm tees. Không giống như các tee bằng nhau, trong đó một kích thước bao phủ tất cả các cổng, các tee giảm yêu cầu một trình tự cụ thể để mô tả chúng một cách chính xác.
Các tiêu chuẩn ngành sử dụng trình tự danh pháp nghiêm ngặt: Lần chạy lớn nhất (1) × Lần chạy đối diện (2) × Nhánh (3). Bạn phải luôn đọc phần 'run' (phần xuyên suốt) trước, sau đó là 'nhánh' (ổ cắm bên cạnh).
Ví dụ: hãy xem xét một khớp nối được liệt kê dưới dạng tee 4' × 4' × 2'. Mô tả này chỉ ra rằng đường ống chính có đường kính 4 inch và nhánh giảm xuống còn 2 inch. Nếu danh sách là 4' × 2' không có số thứ ba thì đó là ký hiệu không rõ ràng và có thể không chính xác đối với tee.
Mặc dù mức giảm tiêu chuẩn là phổ biến nhưng bạn có thể gặp các biến thể phức tạp hơn trong biểu đồ kích thước tee giảm:
Giảm tiêu chuẩn: Đây là trường hợp thường gặp nhất trong đó Run A bằng Run B và cả hai đều lớn hơn Nhánh C.
Giảm gấp đôi: Trong các hệ thống được thiết kế cụ thể, bạn có thể thấy Chạy A > Chạy B > Nhánh C. Ví dụ: tee 4' × 3' × 2' làm giảm kích thước dòng chính sau nhánh. Điều này hiếm gặp nhưng hữu ích trong các tiêu đề giảm kích thước khi chất lỏng được phân phối.
Ưu tiên nhánh: Bất kể kích thước chạy, số cuối cùng trong chuỗi luôn đề cập đến nhánh. Ghi nhớ quy tắc này là cách bảo vệ tốt nhất chống lại những sai lầm khi đặt hàng.
Để đảm bảo khả năng tương thích toàn cầu, việc giảm kích thước tee được quản lý bởi các tiêu chuẩn nghiêm ngặt. Đối với các phụ kiện hàn đối đầu, ASME B16.9 thiết lập hình học và dung sai. Đối với các phụ kiện rèn như mối hàn ổ cắm, ASME B16.11 là cơ quan có thẩm quyền. Các tiêu chuẩn này đảm bảo rằng một chiếc tee được mua từ một nhà sản xuất sẽ phù hợp hoàn hảo với các ống do nhà sản xuất khác xử lý.
| NPS (Kích thước ống danh nghĩa) | Đường kính ngoài tại góc xiên (Run) | Đường kính ngoài tại góc xiên (Nhánh) | Từ tâm đến cuối (Run) | Tâm đến cuối (Nhánh) |
|---|---|---|---|---|
| 2 x 2 x 1 | 60,3 mm | 33,4 mm | 64mm | 57 mm |
| 3 x 3 x 2 | 88,9mm | 60,3 mm | 86 mm | 76 mm |
| 4x4x2 | 114,3 mm | 60,3 mm | 105 mm | 89 mm |
| 6x6x3 | 168,3 mm | 88,9 mm | 143mm | 124 mm |
Tính toàn vẹn của phụ kiện được xác định không chỉ bởi hình dạng của nó mà còn bởi cách nó được tạo ra. Quá trình sản xuất được liên kết trực tiếp với sự phù hợp của vật liệu và loại áp suất cần thiết cho ứng dụng.
Kích thước và độ dày thành khác nhau đòi hỏi phương pháp sản xuất cụ thể. Phồng thủy lực, còn được gọi là Ép đùn nguội, là tiêu chuẩn cho các tee liền mạch, chất lượng cao. Trong quá trình này, một đoạn ống được đặt vào khuôn và áp suất chất lỏng bên trong 'ép' đầu ra của nhánh ra khỏi đường dẫn chính. Điều này đảm bảo độ dày thành đồng đều và tính toàn vẹn cấu trúc tuyệt vời.
Đối với đường kính lớn hơn hoặc tường dày hơn mà việc ép đùn nguội là không thực tế, các nhà sản xuất sử dụng Ép nóng. Đối với các kích thước cực lớn, không chuẩn (thường vượt quá 24 inch), Welded Construction được sử dụng, trong đó nhánh được hàn vật lý khi chạy, mặc dù điều này đòi hỏi phải kiểm tra nghiêm ngặt để đảm bảo đường may có thể chịu được áp lực hệ thống.
Lựa chọn vật liệu phải phù hợp với chất lỏng được truyền tải và các điều kiện môi trường:
Thép Carbon (ASTM A234): Tiêu chuẩn của đường ống công nghiệp. Nó được sử dụng trong các đường ống dẫn nước, dầu và hơi nước nơi ưu tiên độ bền cao và chi phí thấp.
Không gỉ/Hợp kim (ASTM A403): Những vật liệu này không thể thương lượng được đối với môi trường ăn mòn, chế biến thực phẩm hoặc sản xuất chất bán dẫn. Chúng cung cấp đường dẫn dòng chảy trơn tru và đảm bảo vệ sinh bằng cách ngăn ngừa sự tích tụ rỉ sét.
Ống dẫn khí bằng nhôm : Vật liệu này đang cách mạng hóa việc phân phối khí nén. Tee Giảm được làm từ nhôm có trọng lượng nhẹ, có khả năng chống ăn mòn hoàn toàn và lý tưởng cho những cú rơi từ trên cao. Không giống như ống thép nặng cần có máy móc ren, hệ thống nhôm thường sử dụng các kết nối mô-đun giúp giảm thời gian lắp đặt tới 50%.
Khi thiết kế một hệ thống, các kỹ sư thường phải đối mặt với sự lựa chọn: mua một tee giảm chuyên dụng hoặc xây dựng một cụm lắp ráp sử dụng một tee tiêu chuẩn và một ống lót. Mặc dù việc lắp ráp có vẻ thuận tiện nếu các bộ phận khan hiếm nhưng việc đánh giá kỹ thuật lại thiên về việc lắp ráp chuyên dụng.
Một tee giảm chuyên dụng là một thành phần tích hợp duy nhất. Việc xây dựng một tổ hợp tương đương yêu cầu một tee tiêu chuẩn cộng với bộ giảm tốc hoặc ống lót. Cách tiếp cận 'Frankenstein' này tiềm ẩn những rủi ro trước mắt. Một tee giảm tiêu chuẩn có ba điểm kết nối. Một cụm có thể có bốn hoặc năm, tùy thuộc vào bộ điều hợp được sử dụng. Mỗi sợi hoặc mối hàn bổ sung đều là một đường dẫn rò rỉ tiềm ẩn. Hơn nữa, chi phí nhân công để lắp ráp, bịt kín và kiểm tra nhiều mối nối thường lớn hơn giá mua ban đầu của một chiếc tee giảm chính xác.
Tối ưu hóa không gian là một yếu tố quan trọng khác. Các gói trượt, trang bị thêm HVAC và máy móc có đường ống bên trong có những hạn chế nghiêm ngặt về không gian. Các ống nối giảm chấn có kích thước vật lý nhỏ hơn đáng kể so với cụm ống nối giảm âm, cho phép bố trí đường ống chặt chẽ hơn.
Về hiệu suất, ống lót thường tạo ra 'các chân chết' hoặc các bước đột ngột trên đường dẫn dòng chảy tạo ra nhiễu loạn. Sự nhiễu loạn này gây ra sụt áp và mất năng lượng. Một tee giảm do nhà máy sản xuất có các chuyển tiếp bên trong bán kính, mượt mà dẫn chất lỏng vào nhánh một cách hiệu quả. Điều này đặc biệt quan trọng trong các hệ thống chân không, vòng nước có độ tinh khiết cao và đường dẫn hơi nước tốc độ cao, nơi độ ổn định dòng chảy là tối quan trọng.
Từ quan điểm của người lắp đặt, tee giảm là ưu việt hơn. Nó tự sắp xếp; không cần phải lo lắng về việc bộ giảm tốc bị hàn lệch tâm một chút. Ngoài ra, cách nhiệt áp dụng cho một khớp nối có đường viền đơn giản hơn nhiều so với việc lắp ráp các bộ phận bắt vít cồng kềnh.
Để đảm bảo bạn nhận được thành phần chính xác cho ứng dụng của mình, hãy sử dụng danh sách kiểm tra này trong quá trình xác định thông số kỹ thuật và mua sắm. Nó ngăn chặn các lỗi phổ biến 'đúng hình dạng, đánh giá sai' gây ảnh hưởng đến sự an toàn.
Xếp hạng áp suất: Đảm bảo lịch trình của phụ kiện (ví dụ Sch 40, Sch 80) hoặc cấp áp suất (3000lb, 6000lb) phù hợp với điểm yếu nhất trong hệ thống đường ống của bạn. Phụ kiện không bao giờ được là yếu tố giới hạn áp suất hệ thống.
Kết nối cuối: Xác minh tính tương thích. Không cố gắng trộn các luồng NPT với các luồng BSPT mà không có bộ điều hợp thích hợp, vì điều này sẽ dẫn đến rò rỉ. Đối với hệ thống hàn, đảm bảo góc vát khớp với đường ống.
Tuân thủ: Đối với cơ sở hạ tầng quan trọng, hãy xác minh rằng các phụ kiện có mang tem ASTM hoặc ASME cần thiết. Chứng nhận này chứng minh thành phần vật liệu và giới hạn kiểm tra áp suất.
Tổng chi phí sở hữu (TCO): Nhìn xa hơn giá nhãn. Mặc dù chốt giảm chữ T có thể có chi phí ban đầu cao hơn một chút so với ống lót bằng gang, nhưng chi phí lắp đặt lại thấp hơn đáng kể do giảm nhân công hàn, ren và kiểm tra.
Một tee giảm không chỉ là một đầu nối đơn giản; nó là thành phần điều chỉnh dòng chảy quan trọng giúp đơn giản hóa kiến trúc hệ thống và nâng cao hiệu suất thủy lực. Mặc dù các tee bằng nhau phục vụ mục đích phân phối, nhưng việc giảm các tee là cần thiết để quản lý áp suất và phân nhánh hiệu quả trên các ứng dụng đa dạng—từ đường hơi công nghiệp nặng đến mạng lưới đường ống dẫn khí bằng nhôm hiện đại.
Khi đánh giá thiết kế đường ống của bạn, hãy tránh việc chế tạo các cụm lắp ráp tại hiện trường bằng cách sử dụng ống lót. Đối với các hệ thống quan trọng liên quan đến áp suất cao, khí nén hoặc các yêu cầu vệ sinh nghiêm ngặt, hãy luôn lựa chọn các ống giảm tốc do nhà máy sản xuất. Cho dù được chế tạo thông qua quá trình phồng thủy lực hay đúc chính xác, những phụ kiện được thiết kế này đều mang lại sự an toàn, tuổi thọ và hiệu suất mà cơ sở của bạn dựa vào.
Đáp: Trong hầu hết các bối cảnh của ngành, chúng là từ đồng nghĩa. Tuy nhiên, thuật ngữ 'tee không bằng nhau' về mặt kỹ thuật có thể đề cập đến một tee trong đó các cổng chạy cũng có kích thước khác nhau (ví dụ: A > B > C), trong khi 'tee giảm' hầu như luôn ngụ ý rằng các cổng chạy có cùng kích thước và chỉ có nhánh nhỏ hơn. Luôn kiểm tra kích thước cụ thể (A x B x C) để chắc chắn.
Trả lời: Có, bạn có thể, nhưng nó không được khuyến khích cho các hệ thống cố định hoặc áp suất cao. Việc sử dụng ống lót sẽ tạo thêm các mối nối ren, làm tăng nguy cơ rò rỉ. Nó cũng tạo ra một 'bước' trong đường dẫn dòng chảy gây ra nhiễu loạn và giảm áp suất. Một tee giảm chuyên dụng sẽ an toàn hơn và hiệu quả hơn.
Trả lời: Độ giảm áp được tính toán bằng cách sử dụng khái niệm 'chiều dài tương đương'. Các nhà sản xuất cung cấp dữ liệu cho biết rằng một ống nối cụ thể tạo ra ma sát tương đương với một chiều dài nhất định của ống thẳng (ví dụ: ống chữ T 4' có thể bằng 20 feet ống). Bạn cộng chiều dài tương đương này vào tổng số lần chạy ống để tính tổng tổn thất áp suất.
Đáp: Có, chúng là thành phần cốt lõi của hệ thống khí nén hiện đại. Tee giảm nhôm được thiết kế đặc biệt cho các giọt mô-đun. Chúng có trọng lượng nhẹ, chống ăn mòn và thường sử dụng các kết nối kiểu nén hoặc kiểu hành lý, loại bỏ nhu cầu nối ren hoặc hàn.
Trả lời: Dung sai kích thước được điều chỉnh bởi ASME B16.9 đối với các phụ kiện hàn đối đầu. Ví dụ: đối với các phụ kiện lên đến NPS 24, dung sai trên góc lệch và lệch mặt phẳng thường nằm trong khoảng ±1% đến ±2%, đảm bảo rằng phụ kiện có thể được hàn vào ống mà không cần lực quá lớn để căn chỉnh các mặt.
