Đường ống có kích thước nhỏ tạo ra tắc nghẽn lớn làm hạn chế toàn bộ hoạt động của nhà máy của bạn. Lỗ hổng nghiêm trọng này tạo ra sự sụt giảm áp suất quá mức trên mạng lưới phân phối của bạn. Nút thắt này buộc máy nén khí phải làm việc quá sức liên tục. Kết quả là chi phí năng lượng tăng vọt nhanh chóng. Trong khi đó, thiết bị khí nén của bạn cần nguồn điện ổn định cần thiết để hoạt động bình thường.
Giải quyết vấn đề này đòi hỏi phải lập kế hoạch tỉ mỉ và kỹ thuật chính xác. thích hợp Kích thước ống khí nén sẽ cân bằng giữa chi phí vật liệu ban đầu và hiệu quả sử dụng năng lượng lâu dài. Độ tin cậy trong hoạt động cũng phụ thuộc rất nhiều vào sự cân bằng chiến lược này. Không tôn trọng động lực học chất lỏng chắc chắn sẽ dẫn đến lãng phí điện năng và hiệu suất công cụ kém.
Mục tiêu của chúng tôi rất đơn giản. Chúng tôi mong muốn cung cấp cho các nhà quản lý và kỹ sư nhà máy một khuôn khổ nghiêm ngặt. Bạn sẽ học cách đánh giá các yêu cầu hệ thống một cách chính xác. Bạn sẽ khám phá cách tính toán kích thước chính xác cho bố cục của mình. Chúng tôi cũng đề cập đến cách tìm nguồn cơ sở hạ tầng đáng tin cậy. Việc áp dụng sớm các phương pháp phù hợp này sẽ sớm bảo vệ cơ sở của bạn và đảm bảo thời gian hoạt động sản xuất cao nhất.
Tổng độ giảm áp suất cho phép từ máy nén đến điểm sử dụng xa nhất không được vượt quá 5% áp suất vận hành.
Việc xác định đường kính ống khí nén đòi hỏi phải tính đến tốc độ dòng chảy của hệ thống, áp suất vận hành, tổng chiều dài đường ống và "chiều dài tương đương" của tất cả các phụ kiện và van.
Việc đảm bảo tương lai là rất quan trọng; Ngày nay, việc tăng kích thước các đầu cắm chính quá khổ sẽ rẻ hơn đáng kể so với việc thay thế một hệ thống bị tắc nghẽn trong 5 năm.
Việc lựa chọn vật liệu (chẳng hạn như nhôm có lỗ trơn) tác động mạnh mẽ đến hệ số ma sát và độ chính xác về kích thước lâu dài.
Kỹ thuật một hệ thống phân phối không chỉ là di chuyển không khí. Nó xoay quanh việc bảo vệ lợi nhuận tài chính của bạn. Những tính toán sai lầm nhỏ trong giai đoạn thiết kế sẽ tạo ra những hóa đơn tiện ích khổng lồ theo thời gian.
Độ giảm áp suất đo năng lượng bị mất do ma sát khi không khí di chuyển qua mạng. Cứ giảm 2 PSI (0,14 bar) tương đương với mức tiêu thụ năng lượng của máy nén tăng khoảng 1%. Nếu đường ống của bạn quá hẹp, ma sát bên trong sẽ tăng đột biến. Máy nén đẩy mạnh hơn để bù đắp cho lực cản này. Điều này làm cạn kiệt ngân sách điện của bạn một cách nhanh chóng. Bạn phải trả một khoản phí bảo hiểm vô hình mỗi giờ máy nén của bạn chạy.
Kích thước chính xác đảm bảo áp suất ổn định chính xác tại thời điểm sử dụng. Dụng cụ khí nén yêu cầu mức áp suất cụ thể để đáp ứng các tiêu chuẩn về chất lượng và mô-men xoắn. Áp suất dao động làm hỏng tính nhất quán của sản phẩm. Công suất không khí giảm đột ngột có thể khiến cờ lê lực không siết chặt một bu-lông quan trọng. có kích thước phù hợp Đường ống dẫn khí công nghiệp sẽ giải quyết được vấn đề này. Nó hoạt động như một nguồn dự trữ đáng tin cậy, cung cấp năng lượng tức thời khi nhiều công cụ hoạt động đồng thời.
Các nhà quản lý nhà máy thường ngần ngại trước chi phí ban đầu của các đường ống lớn hơn. Tuy nhiên, chúng mang lại khả năng tiết kiệm điện tổng hợp hàng năm. Hệ thống ma sát thấp giúp giảm thiểu lực cản. Bạn thu hồi được vốn ban đầu thông qua chi phí hoạt động thấp hơn đáng kể. Đầu tư vào các tiêu đề có kích thước phù hợp hiện đảm bảo lợi nhuận trong tương lai. Giảm kích thước tiết kiệm được vài đô la ngày hôm nay nhưng lại tốn hàng nghìn đô la tiền điện lãng phí vào ngày mai.
Bạn không thể đoán kích thước đường ống của mình dựa trên cách bố trí cơ sở cũ hơn. Kỹ thuật định tuyến chính xác yêu cầu đo chính xác bốn biến cụ thể.
Đầu tiên, bạn phải thiết lập nhu cầu tối đa cho hệ thống của mình. Không phải tất cả các máy đều chạy đồng thời. Bạn phải áp dụng hệ số sử dụng hoặc đa dạng. Tính toán cao nhất thực sự của bạn tốc độ dòng khí nén sẽ ngăn ngừa việc giảm kích thước quá mức nguy hiểm. Một cơ sở có năm mươi công cụ có thể chỉ sử dụng hai mươi công cụ cùng một lúc. Xác định lưu lượng tối đa thực tế này trước khi chọn bất kỳ kích thước ống vật lý nào.
Tiếp theo, xác định thiết bị có yêu cầu khắt khe nhất trên dây chuyền sản xuất của bạn. Áp suất thấp nhất có thể chấp nhận được của nó là bao nhiêu? Mục tiêu này trở thành tiêu chuẩn cơ bản của bạn. Mọi thành phần thượng nguồn phải hỗ trợ đường cơ sở cụ thể này. Nếu một máy đóng gói yêu cầu 90 PSI để hoạt động, máy nén của bạn phải tạo ra đủ áp suất để cung cấp 90 PSI tại mức giảm chính xác đó, tính đến tất cả ma sát ở giữa.
Khoảng cách vật lý theo đường thẳng chỉ kể được một nửa câu chuyện. Sự nhiễu loạn bên trong làm gián đoạn luồng không khí đáng kể.
Khuỷu tay: Buộc không khí thay đổi hướng, tạo ra lực cản lớn.
Tees: Phân chia luồng không khí, tạo ra sóng áp suất va chạm.
Van: Hạn chế kích thước đường đi, tăng ma sát cục bộ.
Bạn phải chuyển những vùng hỗn loạn này thành "độ dài tương đương" của ống thẳng. Thêm các độ dài tương đương này vào khoảng cách đường ống vật lý tuyến tính của bạn trước khi tính đường kính cuối cùng.
Tốc độ là vấn đề vô cùng quan trọng trong động lực học chất lỏng. Các tiêu chuẩn kỹ thuật quy định việc duy trì tốc độ không khí dưới 20-30 ft/s (6-9 m/s) trong ống góp chính. Vận tốc chậm hơn sẽ giảm thiểu sự mang theo hơi ẩm và giảm ma sát đáng kể. Tốc độ cao loại bỏ hơi ẩm ngưng tụ từ bẫy. Sau đó, không khí chuyển động nhanh sẽ đẩy lượng nước này vào các công cụ nhạy cảm ở hạ lưu. Giữ tốc độ thấp sẽ bảo vệ thiết bị của bạn và đảm bảo giao hàng suôn sẻ.
Làm thế nào để bạn tổng hợp các biến này thành một quyết định cụ thể? Bạn tuân theo một khuôn khổ đánh giá từng bước có kỷ luật. Tính minh bạch trong các giả định của bạn đảm bảo bố cục cuối cùng đáng tin cậy.
Bạn thường chọn giữa hai phương pháp riêng biệt để định cỡ. Các bảng tra cứu theo kinh nghiệm (nomogram) cung cấp hướng dẫn định cỡ trực quan, nhanh chóng. Các phương trình động lực học chất lỏng mang lại độ chính xác toán học cao hơn. Cả hai đều hữu ích tùy thuộc vào phạm vi dự án.
Biểu đồ so sánh phương pháp định cỡ
Phương pháp đánh giá | Tốc độ sử dụng | Mức độ chính xác | Ứng dụng tốt nhất |
|---|---|---|---|
Danh pháp kỹ thuật | Nhanh chóng (Tra cứu trực quan) | Trung bình (Phạm vi) | Ước tính nhanh chóng và định cỡ nhánh đơn giản. |
Công thức thực nghiệm | Chậm hơn (Tính toán) | Cao (Số liệu chính xác) | Mạng phức tạp và tiêu đề chính lớn. |
Cơ sở sản xuất hiếm khi ở trạng thái tĩnh. Dây chuyền sản xuất mở rộng và nhu cầu tăng lên. Chúng tôi thực sự khuyên bạn nên thêm 25-30% vào giả định về tốc độ dòng chảy cao nhất hiện tại của mình. Vùng đệm chiến lược này giúp cho việc mở rộng nhà máy trong tương lai mà không gặp vấn đề gì. Việc xác định kích thước nghiêm ngặt cho nhu cầu ngày nay sẽ đẩy bạn vào chân tường. Việc tăng kích thước quá khổ một chút giờ đây sẽ ngăn cản việc sửa chữa tổng thể cực kỳ tốn kém trong 5 năm tới.
Bạn phải đặt ngưỡng đạt/không đạt nghiêm ngặt cho thiết kế của mình. Một tiêu chuẩn được chấp nhận rộng rãi là cho phép giảm tối đa 0,3 bar trên toàn bộ mạng lưới phân phối. Bất kỳ đường kính ống khí nén nào được đề xuất đều phải đáp ứng tiêu chí cứng nhắc này. Tính tổng độ rơi. Nếu tính toán cho thấy mức giảm cao hơn ngân sách của bạn, bạn phải tăng kích thước tiêu đề chính ngay lập tức. Đừng thỏa hiệp ở ngưỡng này.
Các phương trình toán học giả định một hệ số ma sát cụ thể. Vật liệu bạn chọn sẽ quyết định liệu hệ số ma sát đó có ổn định hay xấu đi theo tuổi thọ của hệ thống.
Độ nhám bề mặt bên trong quyết định hiệu suất lâu dài. Sắt đen và thép mạ kẽm có thể xuống cấp theo thời gian. Quy mô, độ ẩm và rỉ sét tích tụ bên trong chúng. Sự ăn mòn này tạo ra kết cấu thô ráp bên trong. Bề mặt gồ ghề làm tăng đáng kể độ giảm áp suất khi nhiều năm trôi qua. Vật liệu có lỗ khoan trơn ngăn chặn hoàn toàn sự xuống cấp này, khóa các phép tính toán học ban đầu của bạn.

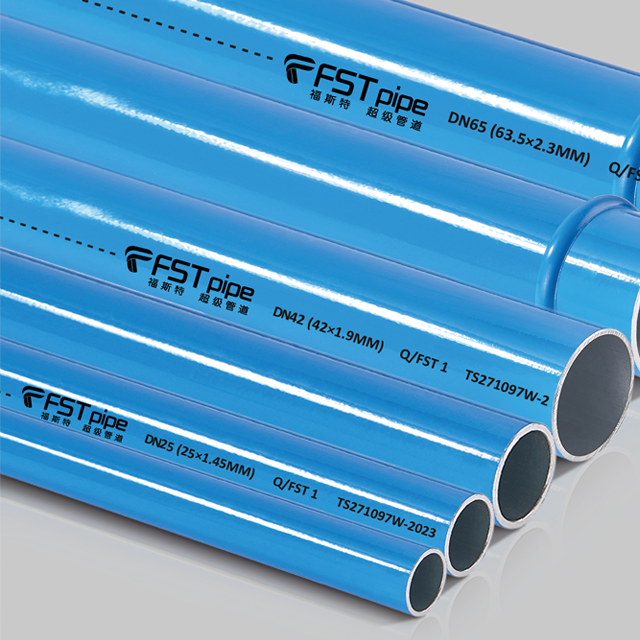

Chỉ định vật liệu hiện đại đảm bảo đầu tư của bạn. Ví dụ: lắp đặt mạng ống nhôm DN20-DN200 đảm bảo đường kính trong không đổi. Nó có bề mặt không bị ăn mòn. Kích thước tính toán của bạn vào ngày đầu tiên vẫn hoàn toàn chính xác trong năm thứ mười. Ống thép cuối cùng bị thu hẹp lại do rỉ sét bên trong, làm tắc nghẽn luồng không khí. Nhôm không bị rỉ sét, đóng cặn hoặc xuống cấp, đảm bảo mức tiêu thụ năng lượng ổn định.
Trọng lượng vật liệu ảnh hưởng nặng nề đến tiến độ dự án. Nhôm nhẹ hơn đáng kể so với thép ren truyền thống. Cấu hình nhẹ hơn này cho phép treo dễ dàng hơn từ trần nhà của cơ sở. Nó đòi hỏi phần cứng gắn ít mạnh mẽ hơn. Nó cũng tạo điều kiện sửa đổi nhanh hơn. Đội bảo trì của bạn có thể điều chỉnh bố cục một cách nhanh chóng bằng cách sử dụng các dụng cụ cầm tay đơn giản, tránh hoàn toàn việc tạo ren nặng bằng máy móc.
Phép toán hoàn hảo sẽ thất bại nếu định tuyến vật lý bị sai sót. Hình học kết cấu và các phương pháp lắp đặt tốt nhất quyết định hiệu suất vận hành cuối cùng.
Hình học bố cục làm thay đổi hiệu quả của hệ thống. Thiết kế vòng kín, thường được gọi là vòng chính, giúp giảm một nửa mức giảm áp suất một cách hiệu quả. Không khí chảy theo hai hướng riêng biệt để đến bất kỳ điểm nào có nhu cầu cao. Việc phân phối đường dẫn kép này giảm thiểu sự tăng đột biến về tốc độ. Ngược lại, các đường cụt buộc tất cả không khí đi qua một con đường tắc nghẽn duy nhất. Chúng tạo ra ma sát lớn ở đầu xa nhất của cơ sở.
Trọng lực đóng vai trò như một chất tách ẩm hiệu quả cao. Bạn phải gõ nhẹ vào phần trên của ống dẫn khí chính khi dẫn khí đi xuống. Những ống đứng cong lên trên này, thường được gọi là cổ thiên nga, ngăn chặn sự ngưng tụ nước chảy xuống các giọt thiết bị. Nếu bạn gõ từ dưới cùng của tiêu đề, nước ngưng tụ sẽ chảy trực tiếp vào các dụng cụ khí nén của bạn. Cổ thiên nga buộc nước đọng lại trong đầu phun cho đến khi đạt đến hệ thống thoát nước tự động chuyên dụng.
Ngay cả tiêu đề chính được tính toán hoàn hảo cũng không thành công nếu bị hạn chế ở điểm cuối. Cảnh báo nhóm cài đặt của bạn trước những rủi ro tắc nghẽn phổ biến.
Ống mềm linh hoạt có kích thước nhỏ: Ống roi nhỏ hạn chế lượng dòng chảy lớn.
Ngắt kết nối nhanh giá rẻ: Các phụ kiện được thiết kế kém tạo ra nhiễu loạn bên trong nghiêm trọng.
FRL hạn chế: Bộ lọc-Bộ điều chỉnh-Bôi trơn phải phù hợp với công suất dòng chảy của giọt.
Những thành phần nhỏ, bị bỏ qua này dễ dàng phủ nhận lợi ích của đường ống chính có kích thước phù hợp. Luôn chỉ định các phụ kiện thiết bị đầu cuối phù hợp hoặc vượt quá tốc độ dòng chảy yêu cầu.
Việc tìm nguồn cung ứng nguyên liệu đòi hỏi phải kiểm tra chặt chẽ các nhà cung cấp của bạn. Một đối tác mua sắm vững chắc đảm bảo sự thành công của dự án ngoài việc chỉ cung cấp các hộp ống.
Nhìn xa hơn danh mục các bộ phận cơ bản. Một nhà cung cấp đường ống khí nén có uy tín cao sẽ cung cấp sự hỗ trợ kỹ thuật chuyên sâu. Họ cung cấp xác nhận kích thước cho các kế hoạch đề xuất của bạn. Họ cung cấp các biểu đồ có độ dài tương đương chính xác được thử nghiệm cụ thể cho các phụ kiện độc đáo của họ. Các nhà cung cấp xuất sắc cũng cung cấp hỗ trợ bố cục CAD để đảm bảo hình dạng chính vòng của bạn có cấu trúc ổn định trước khi bắt đầu cài đặt.
Đánh giá khả năng lưu kho của họ. Họ có cung cấp đầy đủ các phụ kiện và đường kính tại địa phương không? Sự sẵn có đầy đủ các kích thước từ DN20 đến DN200 là rất quan trọng để triển khai liền mạch. Kho dữ liệu sâu này hỗ trợ nhu cầu cài đặt ngay lập tức của bạn mà không bị chậm trễ. Nó cũng đảm bảo các bộ phận thay thế và bộ phận mở rộng sẽ có sẵn khi nhà máy của bạn phát triển trong tương lai.
Xác minh trực tiếp các chứng nhận an toàn của nhà cung cấp. Đảm bảo vật liệu của họ đáp ứng tuân thủ tiêu chuẩn ASME, CE và ISO. Hệ thống áp lực công nghiệp tiềm ẩn những rủi ro vật lý cố hữu. Bạn cần có chế độ bảo hành chắc chắn, kéo dài nhiều năm đối với các trường hợp rò rỉ và khuyết tật vật chất tiềm ẩn. Không chấp nhận các thành phần đường ống chung, không được chứng nhận trong bất kỳ trường hợp nào. Các chứng nhận đảm bảo vật liệu có thể chịu được áp lực liên tục trong nhiều thập kỷ.
Định cỡ đường ống chính xác là một chiến lược quản lý tài sản liên tục chứ không chỉ là nhiệm vụ xây dựng một lần. Việc lập kế hoạch phù hợp sẽ quyết định hiệu quả hoạt động của toàn bộ nhà máy trong nhiều thập kỷ. Bạn đảm bảo mức tiêu thụ năng lượng có thể dự đoán được bằng cách ưu tiên tính toán đường kính chính xác, sử dụng vật liệu có độ ma sát thấp và thiết kế bố cục vòng lặp. Nỗ lực ban đầu dành cho việc đánh giá các biến số sẽ dễ dàng được đền đáp thông qua việc giảm đáng kể chi phí điện cho máy nén.
Hãy hành động ngay hôm nay để tối ưu hóa hệ thống của bạn. Kiểm tra mức giảm áp suất hiện tại của cơ sở từ phòng máy nén đến máy xa nhất. Hãy tham khảo ý kiến của chuyên gia kỹ thuật để xác nhận bố cục sắp tới của bạn. Đảm bảo đường ống chất lượng cao, không bị ăn mòn để đảm bảo luồng không khí không bị hạn chế trong suốt thời gian sử dụng của cơ sở.
Trả lời: Đường ống có kích thước nhỏ gây ra tốc độ không khí quá cao và giảm áp suất nghiêm trọng. Máy nén của bạn phải làm việc quá sức để đẩy không khí qua giới hạn, khiến chi phí năng lượng tăng vọt. Vận tốc cao cũng xé toạc hơi ẩm ngưng tụ qua các bẫy, mang nước trực tiếp vào các dụng cụ khí nén nhạy cảm, gây ra rỉ sét bên trong và giảm tuổi thọ thiết bị.
Đáp: Không. Chúng tôi nghiêm túc khuyên bạn không nên sử dụng PVC. Nó vi phạm tiêu chuẩn an toàn OSHA đối với khí nén. PVC trở nên giòn theo thời gian và phân hủy khi tiếp xúc với dầu máy nén. Khi PVC bị hỏng dưới áp suất cao, nó sẽ vỡ vụn một cách thảm khốc, bắn ra những mảnh nhựa sắc như dao cạo nguy hiểm khắp sàn nhà.
Đáp: Tốc độ dòng chảy cao hơn đòi hỏi diện tích đường ống bên trong lớn hơn. Nếu bạn đẩy một lượng không khí lớn qua một đường ống hẹp, tốc độ (vận tốc) sẽ tăng lên đáng kể. Ma sát này gây ra tổn thất áp suất nghiêm trọng. Tăng kích thước đường kính ống sẽ làm chậm không khí, giảm ma sát và duy trì áp suất đến điểm cuối.
A: Nó thay đổi rất nhiều tùy theo đường kính trong của ống. Nói chung, một khuỷu tay 90 độ có thể thêm từ 1 đến 5 feet ống thẳng tương đương với ma sát. Bạn phải luôn tham khảo bảng độ dài tương đương của nhà sản xuất cụ thể để tính toán chính xác trong giai đoạn thiết kế bố cục của mình.
