Hệ thống chân không công nghiệp đòi hỏi độ chính xác nghiêm ngặt. Chúng rất nhạy cảm với sự sụt giảm áp suất và rò rỉ vi mô. Điều này khiến cho việc lựa chọn vật liệu và cách bố trí đường ống của bạn trở nên quan trọng đối với hiệu quả hoạt động. Các vật liệu truyền thống như thép hoặc PVC từng là tiêu chuẩn cho các mạng này. Tuy nhiên, chúng ẩn chứa những rủi ro tiềm ẩn đáng kể. Thép tạo ra ma sát và rỉ sét. PVC gây ra những mối nguy hiểm nghiêm trọng về an toàn dưới áp lực tiêu cực. Nhôm đã nhanh chóng nổi lên như một sự lựa chọn ưa thích cho các cơ sở hiện đại. Nó cung cấp một tỷ lệ sức mạnh trên trọng lượng vượt trội. Nó cũng có ma sát bên trong tối thiểu. Hướng dẫn này bao gồm các tiêu chí kỹ thuật và vận hành mà bạn cần. Chúng ta sẽ khám phá cách thiết kế một mạng chân không đáng tin cậy. Bạn sẽ tìm hiểu về kích thước chính xác, lựa chọn thành phần, động lực dòng chảy và đánh giá nhà cung cấp. Cuối cùng, bạn sẽ hiểu cách xây dựng một hệ thống có khả năng phục hồi. Bạn có thể tối ưu hóa hiệu suất của máy bơm và loại bỏ các rò rỉ nguy hiểm.
Tính ưu việt của vật liệu: Lỗ khoan bên trong nhẵn của nhôm ngăn ngừa sự tích tụ ma sát và mảnh vụn làm giảm hiệu suất chân không trong các hệ thống thép truyền thống.

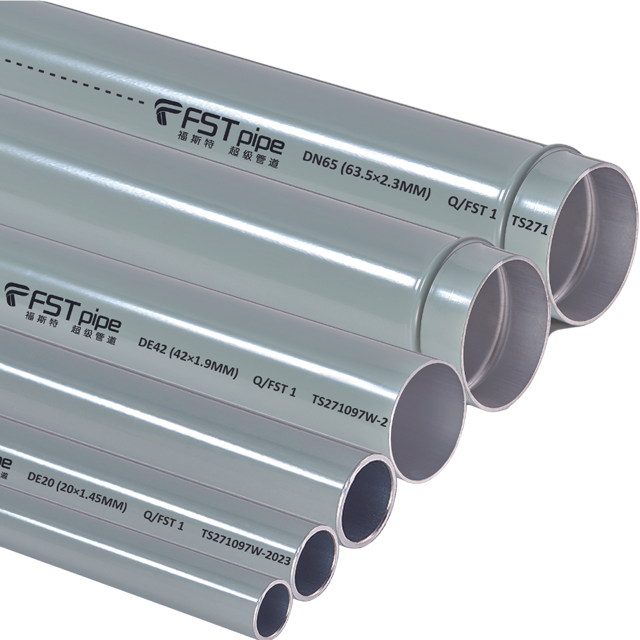

Lựa chọn hợp kim: Việc chỉ định ống chân không bằng nhôm 6063 mang lại sự cân bằng tối ưu về độ cứng kết cấu, khả năng chống ăn mòn và độ chính xác khi ép đùn.
Tính toàn vẹn của hệ thống: Tiêu chuẩn hóa các phụ kiện đường ống chân không chất lượng cao là cách hiệu quả nhất để ngăn ngừa lãng phí năng lượng do rò rỉ gây ra.
Việc chọn đúng vật liệu sẽ đặt nền tảng cho toàn bộ mạng lưới của bạn. Nhiều hệ thống cũ vẫn dựa vào các vật liệu lỗi thời. Tuy nhiên, các tiêu chuẩn kỹ thuật hiện đại đòi hỏi hiệu suất tốt hơn. Bạn phải xác nhận các lựa chọn vật liệu của mình dựa trên các tiêu chí thành công nghiêm ngặt. Chúng ta có thể xác định các tiêu chí này bằng cách xem xét sự an toàn, hiệu quả và tuổi thọ.
Nhiều cơ sở cũ sử dụng PVC cho đường ống chân không công nghiệp do giá ban đầu thấp. Điều này thể hiện một rủi ro hoạt động lớn. PVC vốn đã giòn. Nó xuống cấp nhanh chóng khi tiếp xúc với tia cực tím, dầu máy nén hoặc biến động nhiệt độ. Dưới áp suất chân không cao, PVC có nguy cơ nổ thảm khốc. Các mảnh nhựa có thể hoạt động như những vật phóng nguy hiểm. Các tiêu chuẩn tuân thủ OSHA thường phạt hoặc hạn chế sử dụng PVC trong môi trường chân không hoặc khí nén tiếp xúc. Bạn nên tránh dùng nhựa cho bất kỳ ứng dụng công nghiệp quan trọng nào.
Sắt đen và thép mạ kẽm vẫn còn phổ biến nhưng chúng không hỗ trợ dòng chân không hiệu quả. Thép bị ăn mòn bên trong. Theo thời gian, độ ẩm bên trong đường dây sẽ gây ra rỉ sét. Sự ăn mòn này tạo ra các mảnh vụn bong tróc. Khi các mảnh vụn di chuyển ngược lại dưới áp suất chân không, nó sẽ đi vào máy bơm chân không của bạn. Điều này phá hủy các cánh bơm và làm hỏng các bộ phận đắt tiền bên trong. Thép cũng đặc biệt nặng. Nó đòi hỏi hệ thống treo phức tạp, máy móc hạng nặng và phần cứng treo chuyên dụng. Hơn nữa, bề mặt bên trong gồ ghề của ống thép tạo ra dòng chảy hỗn loạn. Sự hỗn loạn này gây ra sự sụt giảm áp suất lớn trên khoảng cách xa.
Nhôm giải quyết những sai sót cơ bản của vật liệu cũ. Nó cung cấp khả năng chống ăn mòn đặc biệt. Các bức tường bên trong sẽ không bao giờ rỉ sét hoặc bong tróc. Điều này bảo vệ máy bơm chân không nhạy cảm của bạn khỏi ăn phải mảnh vụn. Nhôm cũng nhẹ hơn đáng kể so với thép. Bạn có thể lắp đặt nhanh hơn, cần ít nhân công hơn và cấu trúc hỗ trợ nhẹ hơn. Lợi ích vận hành quan trọng nhất là bức tường bên trong luôn nhẵn. Một lỗ khoan trơn duy trì dòng chảy tầng. Dòng chảy tầng làm giảm ma sát, giảm thiểu sụt áp trên toàn bộ mạng lưới.
Không phải tất cả nhôm đều giống hệt nhau. Tiêu chuẩn ngành dựa trên các đặc tính luyện kim cụ thể. Chỉ định ống chân không bằng nhôm 6063 đảm bảo hiệu suất tối ưu. Hợp kim 6063 pha trộn nhôm với magiê và silicon. Sự kết hợp này cung cấp độ chính xác đùn tuyệt vời. Các nhà sản xuất có thể tạo ra những ống tròn hoàn hảo. Độ tròn là rất quan trọng để đảm bảo độ kín hoàn hảo tại các điểm kết nối. Hợp kim 6063 cũng có độ bền kéo cao và khả năng chống ăn mòn môi trường vượt trội. Nó tạo ra sự cân bằng hoàn hảo giữa khả năng làm việc và độ cứng của cấu trúc.
Lựa chọn vật liệu chỉ là bước đầu tiên. Cách bố trí vật lý cho biết máy bơm của bạn hoạt động hiệu quả như thế nào. Hình học bố trí kém hạn chế luồng không khí. Một được thiết kế tốt hệ thống đường ống chân không đòi hỏi phải tính toán cẩn thận. Bạn phải tính đến kích thước, tổn thất ma sát và độ giãn nở trong tương lai.
Ống có kích thước nhỏ làm nghẹt hệ thống chân không. Vốn lãng phí đường ống quá khổ. Bạn phải xác định kích thước đường ống một cách chính xác dựa trên dữ liệu kỹ thuật. Thu thập CFM mục tiêu (Feet khối mỗi phút) theo yêu cầu của máy móc của bạn. Đo tổng chiều dài của lần chạy dự định. Xác định mức giảm áp suất tối đa cho phép của bạn. Cuối cùng, xác định mức chân không khi vận hành của bạn, thường được đo bằng Torr hoặc inHg (inch thủy ngân). Mức chân không sâu hơn đòi hỏi đường kính ống lớn hơn để xử lý khối lượng không khí loãng tăng lên. Tham khảo biểu đồ dòng chảy thực nghiệm dành riêng cho nhôm để hoàn thiện đường kính của bạn.
Mỗi vòng trong mạng lưới đường ống của bạn đều gây ra ma sát. Ma sát hạn chế dòng chảy và làm giảm hiệu quả hệ thống. Bạn nên thiết kế bố cục với ít thay đổi hướng nhất có thể. Khi không thể tránh khỏi việc rẽ, bạn nên thực hiện các khúc cua gấp trên khuỷu tay sắc nét 90 độ. Khuỷu tay sắc nhọn tạo ra sự hỗn loạn bất ngờ. Một khúc cua quét nhẹ nhàng chuyển hướng không khí, bảo toàn dòng chảy tầng. Lắp đặt các đường thả ở góc 45 độ thay vì các giao điểm vuông góc đột ngột bất cứ khi nào có thể.
Hình học mạng quyết định sự phân bố áp suất. Bạn thường có hai lựa chọn: nguồn điện vòng vòng kín hoặc chạy tuyến tính ngõ cụt. Thiết kế vòng kín cung cấp không khí từ nhiều hướng. Điều này cân bằng áp lực trên toàn bộ cơ sở. Nó cũng cung cấp sự dư thừa. Nếu bạn cần cách ly một phần để bảo trì, phần còn lại của vòng lặp sẽ tiếp tục hoạt động. Bố cục tuyến tính phân nhánh như một cái cây. Chúng có chi phí trả trước rẻ hơn nhưng bị suy giảm áp suất ở các điểm cuối xa nhất. Sử dụng các vòng khép kín cho các cơ sở lớn. Dự trữ các đường chạy tuyến tính cho các cụm máy móc nhỏ, tập trung.
Bảng: So sánh hình học bố trí chân không
Kiểu bố cục | Phân phối áp lực | Dự phòng | Trường hợp sử dụng tốt nhất |
|---|---|---|---|
Vòng khép kín chính | Xuất sắc và cân bằng | Cao (có thể cách ly các phần) | Cơ sở vật chất lớn, thiết bị phân tán |
Chạy vào ngõ cụt tuyến tính | Suy thoái ở những điểm xa nhất | Không có | Cửa hàng nhỏ, chạy máy đơn |
Cơ sở vật chất phát triển. Dây chuyền sản xuất mở rộng. Bạn nên tư vấn tăng kích thước tiêu đề chính lên 15-20% trong giai đoạn thiết kế ban đầu. Đầu cắm chính lớn hơn một chút giúp dễ dàng bổ sung thiết bị trong tương lai. Điều này ngăn ngừa sự cần thiết phải phá bỏ toàn bộ hệ thống sau này. Chi phí gia tăng của đường kính ống lớn hơn là tối thiểu so với chi phí lắp đặt lại tiêu đề mới vào năm tới.
Đường ống của bạn chỉ an toàn như những liên kết yếu nhất của chúng. Trong mạng chân không, kết nối là điểm lỗi chính. Bạn phải đánh giá các thành phần một cách nghiêm túc. Việc duy trì tính toàn vẹn của hệ thống phụ thuộc rất nhiều vào sự lựa chọn phù hợp của bạn.
Nhiều kỹ sư coi các phụ kiện như những đầu nối đơn giản. Bạn phải đóng khung chúng như những mối nguy hiểm tiềm ẩn. Rò rỉ vi mô kéo không khí xung quanh vào hệ thống. Điều này buộc máy bơm chân không của bạn phải hoạt động liên tục để duy trì áp suất. Kết quả là sự lãng phí năng lượng là rất lớn. Nó cũng làm giảm đáng kể tuổi thọ của máy bơm do làm việc quá sức. chất lượng cao Phụ kiện đường ống chân không là bắt buộc. Chúng loại bỏ những rò rỉ tiềm ẩn này và ổn định toàn bộ hoạt động của bạn.
Các phần khác nhau trong mạng của bạn yêu cầu các chiến lược kết nối khác nhau. Hãy xem xét hai loại kết nối chính.
Phụ kiện nén và nhấn để kết nối: Đây là những phụ kiện tốt nhất về tốc độ và tính mô-đun. Họ sử dụng vòng chữ O bên trong và vòng kẹp để cố định đường ống. Họ yêu cầu tuân thủ nghiêm ngặt các quy trình mài mòn đường ống. Các cạnh thô sẽ cắt vào vòng chữ O bên trong và gây rò rỉ ngay lập tức.
Phụ kiện có rãnh: Đây là những phụ kiện lý tưởng cho các đầu nối chính có đường kính lớn. Chúng cung cấp độ cứng kết cấu to lớn. Người lắp đặt lăn một rãnh vào đầu ống. Vỏ cơ khí quấn quanh rãnh, nén một miếng đệm chịu lực. Điều này xử lý hoàn hảo ứng suất cao và sai lệch nhỏ.
Môi trường công nghiệp khiến hệ thống phải tiếp xúc với những điều kiện khắc nghiệt. Bạn phải đánh giá vật liệu vòng chữ O một cách cẩn thận. Vòng chữ O Nitrile (Buna-N) tiêu chuẩn hoạt động tốt cho các ứng dụng thông thường. Tuy nhiên, chúng bị phân hủy khi tiếp xúc với dầu máy nén tổng hợp hoặc nhiệt độ cực cao. Vòng chữ O Viton (FKM) có khả năng chịu nhiệt và hóa chất vượt trội. Phù hợp với vật liệu bịt kín của bạn dựa trên mức độ tiếp xúc với các loại dầu công nghiệp cụ thể, hóa chất mạnh hoặc nhiệt độ khắc nghiệt hiện có trong cơ sở của bạn.
Hoạt động hiếm khi ở trạng thái tĩnh. Máy móc di chuyển. Dây chuyền lắp ráp thay đổi. Các phụ kiện cơ khí bằng nhôm mang lại lợi thế lớn ở đây. Bạn có thể tháo rời và cấu hình lại chúng một cách nhanh chóng. Không giống như thép hàn hoặc PVC dán, các phụ kiện cơ khí không yêu cầu liên kết vĩnh viễn. Bạn chỉ cần giảm áp suất đường dây, nới lỏng khớp nối và sửa đổi bố cục. Tính mô-đun này giảm thiểu thời gian ngừng sản xuất.
Ngay cả những thiết kế hoàn hảo cũng thất bại khi thực hiện kém. Những thách thức thực hiện tồn tại trong mọi môi trường công nghiệp. Bạn phải chuẩn bị cho đội lắp đặt của mình những đặc tính vật lý độc đáo của nhôm.
Nhôm phản ứng với sự thay đổi nhiệt độ. Nó có một hệ số giãn nở nhiệt cụ thể. Những đường chạy thẳng dài sẽ phát triển trong môi trường nóng và co lại trong môi trường lạnh. Bạn phải quản lý phong trào này. Phác thảo sự cần thiết của các vòng mở rộng hoặc ống mềm. Đặt chúng một cách chiến lược trong các đường chạy dài. Các cơ sở có biến động nhiệt độ theo mùa rộng rãi đòi hỏi phải lập kế hoạch mở rộng khoảng cách chính xác. Neo chặt trong thời gian dài mà không có khe co giãn sẽ khiến các phụ kiện bị vênh hoặc bật ra.
Nhôm đòi hỏi các chiến lược treo khác với thép. Vì nhôm nhẹ hơn nên khoảng thời gian hỗ trợ có thể khác nhau. Bạn thường có thể đặt các móc treo cách xa nhau hơn trên những đường kính nhỏ. Tuy nhiên, bạn vẫn phải tính đến độ rung động. Bơm chân không tạo ra những rung động nhịp nhàng. Những rung động này truyền xuống đường ống. Cung cấp hướng dẫn về các yêu cầu treo. Sử dụng giá đỡ cách ly gần máy bơm. Đảm bảo kẹp hỗ trợ giữ ống chắc chắn mà không làm nát ống.
Phần lớn các sự cố rò rỉ bắt nguồn từ việc chuẩn bị đường ống kém. Bạn phải thực thi các quy trình chuẩn bị nghiêm ngặt. Người lắp đặt phải cắt ống vuông vắn một cách hoàn hảo.
Cắt ống nhôm bằng máy cắt ống quay chuyên dụng đảm bảo cạnh 90 độ.
Sử dụng một công cụ vát cạnh cứng để vát mép ngoài của ống.
Sử dụng một công cụ mài mòn để loại bỏ tất cả các mảnh kim loại bên trong.
Lau sạch bụi hoặc mảnh vụn ở đầu ống.
Đánh dấu độ sâu chèn chính xác trên mặt ngoài của ống trước khi đẩy nó vào khớp nối.
Nhấn mạnh yêu cầu nghiêm ngặt đối với việc vát cạnh và làm mờ. Bỏ qua bước này sẽ để lại các gờ sắc nét. Những gờ này dễ dàng cắt vòng chữ O của phụ kiện, phá hủy vòng đệm.
Không bao giờ kết nối máy móc sản xuất trước khi xác nhận hệ thống. Phác thảo một quy trình chuẩn để cách ly mạng. Thực hiện kiểm tra giữ chân không trước tiên. Bơm hệ thống xuống chân không vận hành mục tiêu của bạn. Cách ly máy bơm bằng van bi công suất lớn. Theo dõi máy đo chân không trong ít nhất một giờ. Nếu áp suất tăng, bạn bị rò rỉ. Xác định vị trí và khắc phục tất cả các rò rỉ trước khi đưa máy móc vào hoạt động.
Việc mua sắm vật liệu đòi hỏi phải lựa chọn đối tác chiến lược. Bạn cần nhiều hơn một nhà cung cấp đơn giản. Bạn cần một đối tác có khả năng hỗ trợ toàn bộ vòng đời dự án của bạn.
Hãy tìm một nhà cung cấp đường ống chân không chuyên dụng có chiều sâu kỹ thuật. Không giải quyết cho các nhà cung cấp nguyên liệu thô. Các nhà cung cấp tốt nhất cung cấp mô hình CAD và BIM nội bộ. Họ nên cung cấp dịch vụ tính toán giảm áp suất chính xác. Hỗ trợ kỹ thuật này đảm bảo thiết kế bố trí ban đầu của bạn khả thi về mặt vật lý trước khi bạn mua một đường ống.
Các dự án công nghiệp tiến triển nhanh chóng. Sự chậm trễ tốn tiền. Đánh giá mức tồn kho trong nước của nhà cung cấp. Bạn cần hoàn thành nhanh chóng các thành phần thích hợp. Các khe co giãn, van đường kính lớn và bộ chuyển tiếp chuyên dụng thường phải đối mặt với các đơn đặt hàng dự phòng. Chọn nhà cung cấp có lượng hàng tồn kho lớn tại địa phương để đảm bảo lịch trình triển khai của bạn được giữ nguyên.
An toàn công nghiệp là không thể thương lượng. Xác minh rằng hệ thống đường ống đáp ứng các tiêu chuẩn công nghiệp được công nhận. Tìm kiếm chứng chỉ ASME và ISO. Những chứng nhận này đảm bảo xếp hạng áp suất và độ tinh khiết của vật liệu. Ngoài ra, hãy đánh giá tính toàn diện của chế độ bảo hành của nhà sản xuất. Chế độ bảo hành mạnh mẽ đối với các lỗi rò rỉ thể hiện sự tin cậy cao nhất trong thiết kế ép đùn và lắp đặt của họ.
Các đội mua sắm thường cố định giá mỗi foot của đường ống. Khuyên họ đánh giá báo giá dựa trên tổng giá trị lắp đặt. Nhôm có giá cao hơn PVC. Tuy nhiên, nó sẽ cài đặt trong một khoảng thời gian ngắn. Giảm giờ lao động dễ dàng bù đắp cho báo giá vật liệu cao hơn. Hơn nữa, tính mô-đun làm giảm chi phí sửa đổi trong tương lai. Tập trung vào độ tin cậy tổng thể và hiệu quả lao động khi đưa ra lựa chọn nhà cung cấp cuối cùng.
Hệ thống chân không bằng nhôm được thiết kế tốt đóng vai trò như một hệ số nhân trực tiếp cho hiệu suất vận hành và tuổi thọ của máy bơm. Bằng cách tránh sử dụng các vật liệu cũ, bạn sẽ loại bỏ được nguy cơ rỉ sét, ma sát và các vụ nổ nguy hiểm. Nhôm mang lại dòng chảy tầng, sạch sẽ bảo vệ máy móc đắt tiền của bạn. Kích thước phù hợp quyết định sự thành công của dòng chảy, trong khi các phụ kiện cao cấp đảm bảo tính toàn vẹn lâu dài.
Bạn phải ưu tiên hình học thiết kế chính xác và các thành phần chất lượng cao hơn là tiết kiệm vật liệu ban đầu với giá rẻ. Cắt góc trên các phụ kiện luôn dẫn đến lãng phí năng lượng. Hãy coi mạng chân không của bạn như một tiện ích quan trọng chứ không phải là một suy nghĩ lại.
Hãy hành động ngay hôm nay. Kiểm tra các yêu cầu về lưu lượng hiện tại của bạn và xác định các khu vực bị tổn thất áp suất. Tham khảo ý kiến của kỹ sư ứng dụng có trình độ để xác định bố cục 3D sơ bộ. Bằng cách lập kế hoạch cẩn thận ngay từ bây giờ, bạn sẽ xây dựng được một hệ thống công nghiệp sẵn sàng hoạt động hoàn hảo trong nhiều thập kỷ.
Trả lời: Có, thông qua việc sử dụng các phụ kiện chuyển tiếp có ren hoặc bộ chuyển đổi mặt bích, mặc dù phải quản lý sự ăn mòn điện nếu các kim loại khác nhau tiếp xúc trực tiếp trong môi trường ẩm ướt.
Trả lời: Hầu hết các hệ thống nhôm thương mại đều được đánh giá cho các ứng dụng chân không thô đến trung bình (thường giảm xuống 1x10^-3 Torr hoặc 29,9 inHg), khiến chúng rất phù hợp để sử dụng trong công nghiệp tiêu chuẩn nhưng hãy xác minh thông số kỹ thuật chính xác với nhà sản xuất.
Trả lời: Không cần hàn hoặc luồn dây. Việc lắp đặt thường chỉ yêu cầu một máy cắt ống tiêu chuẩn, một công cụ mài nhẵn và cờ lê hoặc cờ lê chuyên dụng do nhà sản xuất phụ kiện cung cấp.
