Khi xây dựng nhà máy mới, khí nén thường là tiện ích đắt tiền nhất chạy qua cơ sở. Bố cục được quy hoạch kém chắc chắn sẽ dẫn đến giảm áp lực, nhu cầu giả tạo và chi phí năng lượng tăng cao theo thời gian. Đối với các kỹ sư cơ sở và người quản lý nhà máy, giai đoạn thiết kế chi tiết vẫn là cơ hội duy nhất để thiết kế một hệ thống cân bằng giữa chi phí vốn ban đầu và chi phí vận hành dài hạn. Việc trang bị thêm một sàn sản xuất trực tiếp luôn làm gián đoạn hoạt động hàng ngày và phát sinh những chi phí lớn ngoài dự kiến. Hướng dẫn này nêu ra những lựa chọn kiến trúc quan trọng cho các công trình công nghiệp mới và các tiêu chí đánh giá vật liệu thiết yếu. Bạn sẽ khám phá chính xác cách tối ưu hóa tốc độ dòng chảy và giảm ma sát ngay từ ngày đầu tiên. Cuối cùng, chúng tôi cung cấp khuôn khổ chính xác cần thiết để kiểm tra và chọn đối tác triển khai đáng tin cậy cho việc mở rộng cơ sở sắp tới của bạn.
Kiến trúc quyết định hiệu quả: Thiết kế vòng không khí ( vòng chính) là tiêu chuẩn công nghiệp cho các nhà máy mới, cung cấp dòng chảy đa chiều giúp giảm thiểu sụt áp so với các hệ thống nhánh.
Lựa chọn vật liệu tác động đến ROI trọn đời: Ống nhôm mô-đun hiện đại hoạt động tốt hơn thép mạ kẽm truyền thống bằng cách loại bỏ sự ăn mòn bên trong, giảm ma sát và cắt giảm thời gian lao động lắp đặt.
Khả năng mở rộng là một thước đo có thể đo lường được: Việc định cỡ phù hợp phải đáp ứng cả yêu cầu CFM (Feet khối mỗi phút) trước mắt và khoảng đệm 20-30% để mở rộng thiết bị trong tương lai.
Việc kiểm tra nhà cung cấp yêu cầu bằng chứng: Nhà cung cấp đường ống dẫn khí đủ tiêu chuẩn phải cung cấp các tính toán lưu lượng đã được xác minh, đảm bảo giảm áp suất minh bạch và các quy trình kiểm tra rò rỉ nghiêm ngặt trước khi vận hành.
Các nhà quản lý cơ sở thường đánh giá thấp tác động tài chính của một hệ thống được thiết kế kém. Độ chính xác rất quan trọng trong giai đoạn soạn thảo ban đầu. Ma sát gây ra tổn thất áp suất khi chất lỏng di chuyển qua van, khuỷu tay và chạy thẳng. Cứ mỗi hai PSI giảm áp suất quá mức sẽ buộc máy nén chính của bạn tiêu thụ thêm khoảng 1% năng lượng. Các kỹ sư thường gọi đây là "quy tắc 1%." Nếu hệ thống của bạn mất 10 PSI trên toàn nhà máy, bạn sẽ lãng phí 5% tổng điện năng của máy nén. Sự kém hiệu quả này cộng thêm mỗi giờ nhà máy của bạn hoạt động.
Bạn cũng phải đối mặt với những rủi ro nghiêm trọng khi giảm kích thước đường ống của mình. Các công cụ khí nén bị thiếu sẽ làm chậm đáng kể dây chuyền sản xuất. Khi máy móc tự động thiếu áp suất thích hợp, chúng sẽ gặp phải tình trạng thời gian chu kỳ bị trì hoãn hoặc hỏng hóc hoàn toàn. Các nhà quản lý nhà máy thường cố gắng giải quyết vấn đề này bằng cách lắp đặt máy nén tăng áp cục bộ. Những tên lửa đẩy này tiêu thụ thêm điện và tạo ra các điểm bảo trì không cần thiết. Thiết lập được thiết kế phù hợp phân phối không khí tại nhà máy sẽ loại bỏ sự cần thiết của các giải pháp hỗ trợ băng bó này. Bạn phải xác định kích thước đường ống chính xác ngay từ đầu để bảo vệ mục tiêu sản xuất của mình.
An toàn và tuân thủ cũng thúc đẩy tính chính xác của trường hợp kinh doanh. Các quy định an toàn công nghiệp đưa ra những hướng dẫn nghiêm ngặt đối với bình chịu áp. Bạn cần tuân thủ ASME B31.1 đối với đường ống dẫn điện. Tương đương địa phương được áp dụng tùy thuộc vào khu vực của bạn. Hơn nữa, sản xuất hiện đại đòi hỏi không khí cực kỳ sạch. Tiêu chuẩn ISO 8573 quản lý mức độ tinh khiết của không khí. Bụi bẩn, rỉ sét và độ ẩm làm hỏng thiết bị nhạy cảm. Cách bố trí và vật liệu bạn chọn trực tiếp quyết định liệu bạn có thể vượt qua các cuộc kiểm tra an toàn và chất lượng nghiêm ngặt này hay không.
Việc chọn bố cục cấu trúc phù hợp sẽ quyết định mức độ hiệu quả của chất lỏng di chuyển qua cơ sở của bạn. được quy hoạch tốt Mạng lưới khí nén sẽ giảm thiểu ma sát và tự động cân bằng áp suất giảm.
Chất lỏng chảy theo nhiều hướng để đạt đến điểm yêu cầu. Chuyển động đa hướng này giúp giảm một nửa chiều dài đường ống vật lý một cách hiệu quả. Nó làm giảm đáng kể tốc độ không khí. Không khí chậm hơn sẽ ít ma sát hơn với thành ống. Ma sát thấp hơn có nghĩa là khả năng duy trì áp suất tốt hơn ở cuối đường dây.
Kiến trúc này là sự lựa chọn không thể thương lượng cho các tiêu đề nhà máy chính. khép kín Thiết kế vòng khí đảm bảo áp suất đồng đều trên toàn bộ cơ sở của bạn. Nếu nhiều máy có nhu cầu cao kích hoạt đồng thời, vòng lặp sẽ kéo âm lượng từ cả hai hướng. Điều này ngăn ngừa sự cố áp suất cục bộ. Nó cung cấp sự ổn định chưa từng có cho hoạt động sản xuất liên tục.
Bố cục này sử dụng một đường ống tuyến tính thẳng. Dòng chỉ đơn giản là kết thúc ở máy cuối cùng. Không có đường quay trở lại cho chất lỏng. Vận tốc vẫn cao vì không khí chỉ di chuyển theo một hướng. Vận tốc cao tạo ra dòng chảy hỗn loạn và làm tăng tổn thất áp suất.
Bạn chỉ nên sử dụng hệ thống nhánh cho những đợt giảm giá rất ngắn. Họ kết nối vòng trên cao chính với các máy trạm cụ thể bên dưới. Hãy cực kỳ cẩn thận ở đây. Độ ẩm dễ dàng tích tụ ở ngõ cụt. Nếu không có vòng dòng chảy liên tục, hơi nước sẽ bị mắc kẹt và xâm nhập vào các công cụ khí nén của bạn.
Các nhà máy lớn sử dụng đường điện vòng nối liền với nhau. Họ lắp đặt van cách ly cho các khu vực sản xuất riêng biệt. Một nhà máy lớn có thể có một vòng cho dây chuyền lắp ráp và một vòng riêng cho phòng đóng gói. Các vòng này kết nối với nhau thông qua một ống góp trung tâm.
Lưới phân vùng hoạt động hoàn hảo cho các cơ sở quy mô lớn. Chúng cho phép tắt máy để bảo trì riêng biệt. Bạn có thể cách ly và giảm áp suất một vùng cụ thể để thêm máy móc mới. Phần còn lại của nhà máy tiếp tục hoạt động mà không bị gián đoạn. Kiến trúc này tối đa hóa thời gian hoạt động tổng thể.
Lựa chọn vật liệu ảnh hưởng đến hiệu suất hệ thống trong nhiều thập kỷ. Bề mặt bên trong đường ống quyết định mức độ ma sát và độ tinh khiết của không khí. Chúng tôi đánh giá ba vật liệu chính cho thiết kế đường ống dẫn khí của bạn để giúp bạn đưa ra quyết định sáng suốt.
Thép mạ kẽm và sắt đen đại diện cho tiêu chuẩn công nghiệp cũ. Chúng cung cấp độ bền vật lý ban đầu cao. Nhiều nhà thầu lớn tuổi đã rất quen thuộc với việc ren thép. Tuy nhiên, thép có trọng lượng rất lớn. Trọng lượng nặng này đòi hỏi phải có xe nâng cắt kéo, giàn khoan rộng rãi và nhiều kỹ thuật viên. Máy tạo luồng tạo ra môi trường lắp đặt lộn xộn, chậm chạp. Quan trọng nhất là hiện tượng đóng cặn và rỉ sét bên trong chắc chắn sẽ xảy ra. Máy nén tạo ra độ ẩm. Độ ẩm tương tác với thép tạo thành rỉ sét. rỉ sét bong ra và di chuyển xuống hạ lưu. Điều này làm suy giảm chất lượng không khí và làm hỏng xi lanh khí nén theo thời gian.
Đồng mang lại vẻ mịn màng cho nội thất và chống ăn mòn rất tốt. Nó cung cấp các đặc tính dòng chảy tuyệt vời. Thật không may, đồng trở nên cực kỳ đắt đỏ ở quy mô nhà máy lớn. Giá hàng hóa biến động mạnh. Hơn nữa, đồng đòi hỏi phải hàn tốn nhiều thời gian. Kỹ thuật viên phải hàn các mối nối bằng ngọn lửa trần. Bạn phải đảm bảo giấy phép làm việc nóng cho mọi khớp. Bạn cũng cần có một kỹ thuật viên giám sát phòng cháy chữa cháy chuyên dụng tại chỗ. Điều này làm chậm toàn bộ tiến độ xây dựng.

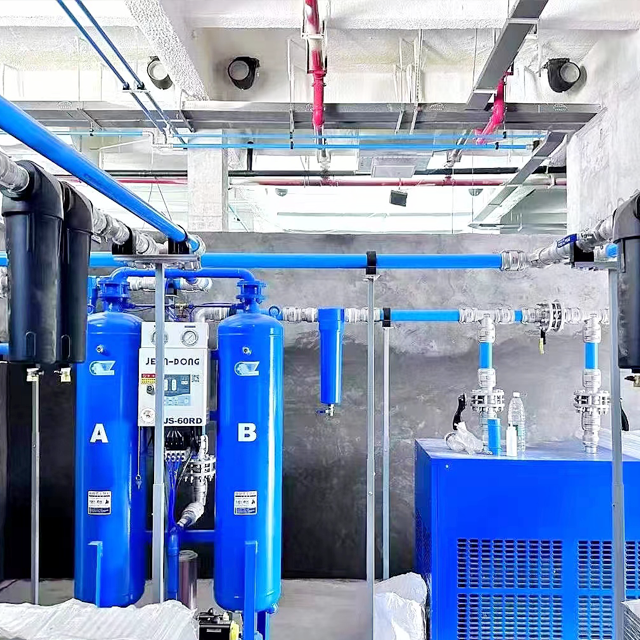

Nhôm ép đùn đã trở thành tiêu chuẩn hiện đại cho các cơ sở công nghiệp. Nhôm đảm bảo không bị ăn mòn bên trong. Đường ống sạch sẽ bảo vệ van khí nén nhạy cảm của bạn vĩnh viễn. Thành bên trong siêu mịn đảm bảo độ ma sát thấp nhất có thể. Nó sử dụng các phụ kiện đẩy để kết nối theo mô-đun nhẹ. Các kỹ thuật viên chỉ cần cắt ống, mài giũa và đẩy vào khớp nối. Vòng chữ O bên trong và vòng kẹp đảm bảo kết nối ngay lập tức. Hệ thống này làm giảm đáng kể lao động lắp đặt. Nguyên liệu thô có giá cao hơn thép ban đầu. Tuy nhiên, tiết kiệm lao động lớn sẽ bù đắp chi phí này một cách nhanh chóng.
Loại vật liệu | Chống ăn mòn | Tốc độ cài đặt | Mức độ ma sát | Yêu cầu lao động |
|---|---|---|---|---|
Thép mạ kẽm | Thấp (Xảy ra rỉ sét bên trong) | Chậm (Yêu cầu luồng) | Cao (Nội thất thô) | Dụng cụ nâng vật nặng, chuyên dụng |
đồng | Cao | Chậm (Yêu cầu hàn) | Thấp | Giấy phép lao động nóng, thợ hàn lành nghề |
Nhôm ép đùn | Tối đa (Không rỉ sét) | Nhanh chóng (Đẩy để kết nối) | Thấp nhất (Tường nhẵn) | Công cụ nhẹ, tối thiểu |
Định cỡ mạng của bạn đúng cách sẽ ngăn ngừa tắc nghẽn. Một hệ thống có quy mô nhỏ sẽ hạn chế sản lượng của nhà máy. Một hệ thống quá khổ gây lãng phí vốn ban đầu. cân bằng Bố trí đường ống dẫn khí đòi hỏi phải tính toán cẩn thận. Hãy xem xét bốn thông số kỹ thuật quan trọng này trong giai đoạn thiết kế của bạn.
Tính toán nhu cầu cao điểm so với tải cơ sở: Không bao giờ chỉ thiết kế để đạt được tải lý thuyết tối đa có thể. Áp dụng hệ số đa dạng Không phải tất cả các máy đều chạy đồng thời trong một nhà máy thực sự. Tính toán tải cơ bản liên tục của bạn và xác định các mức tăng đột biến của nhu cầu cao điểm trong thời gian ngắn. Tính toán lưu lượng chính xác giúp tránh việc sử dụng kỹ thuật quá mức tốn kém trong khi vẫn đảm bảo cung cấp đầy đủ khi thay đổi ca.
Ngưỡng vận tốc: Bạn phải giữ vận tốc chất lỏng dưới 20 đến 30 feet mỗi giây. Vận tốc cao tạo ra dòng chảy hỗn loạn. Sự nhiễu loạn mang hơi ẩm ngưng tụ trực tiếp vào máy của bạn. Dòng chảy tầng, chậm hơn cho phép hơi ẩm thoát ra khỏi luồng không khí một cách an toàn vào các chân nhỏ giọt được chỉ định. Kích thước phù hợp sẽ điều chỉnh vận tốc này một cách tự nhiên.
Vị trí thả rơi chiến lược: Luôn sử dụng 'cổ ngỗng' hoặc những điểm cất cánh từ trên xuống. Không chạm trực tiếp vào cuối tiêu đề chính. Cú cất cánh từ trên xuống tạo ra một vòng lặp đi lên vật lý. Trọng lực ngăn chặn sự ngưng tụ di chuyển lên và qua vòng lặp. Rào chắn vật lý đơn giản này bảo vệ các thiết bị khí nén đắt tiền khỏi bị hư hỏng do nước gây ra.
Chứng minh tương lai: Sàn nhà máy thay đổi liên tục. Bạn nên phóng to tiêu đề chính trên cao của mình thêm một kích thước đường kính tiêu chuẩn. Nếu phép toán yêu cầu ống 2 inch, hãy lắp ống 2,5 inch. Sự khác biệt về chi phí vật liệu vẫn ở mức tối thiểu trong quá trình xây dựng ban đầu. Nâng cấp nhỏ này đóng vai trò là chính sách bảo hiểm rẻ nhất cho việc mở rộng nhà máy trong tương lai. Bạn có thể thêm nhiều máy hơn sau này mà không cần thay thế toàn bộ vòng lặp chính.
Chọn đúng đối tác quyết định sự thành công lâu dài của dự án. Việc cài đặt không tốt dẫn đến rò rỉ vô hình. Rò rỉ buộc máy nén phải chạy liên tục, gây lãng phí hàng ngàn đô la mỗi năm. Bạn phải yêu cầu bằng chứng chặt chẽ từ bất kỳ nhà cung cấp đường ống dẫn khí tiềm năng nào trước khi ký hợp đồng.
Yêu cầu 1: Mô hình động lực học chất lỏng cài đặt sẵn. Từ chối các nhà cung cấp đoán kích thước ống dựa trên trực giác. Yêu cầu đo CFM chính xác. Yêu cầu vận tốc được tính toán và mức giảm áp suất dự kiến. Họ phải căn cứ những con số này vào bản thiết kế nhà máy cụ thể của bạn. Đối tác chuyên nghiệp sử dụng động lực học chất lỏng tính toán hoặc phần mềm chuyên dụng để chứng minh thiết kế của họ hoạt động hiệu quả trước khi chạm vào một đường ống.
Yêu cầu 2: Khả năng mô-đun chìa khóa trao tay. Đánh giá hàng tồn kho và dòng sản phẩm của nhà cung cấp. Họ nên sử dụng hệ thống mô-đun nhôm hiện đại. Các bộ phận mô-đun cho phép sửa đổi nhanh chóng. Khi bố trí nhà máy của bạn cuối cùng thay đổi, đội bảo trì có thể tháo chốt khớp nối và định tuyến lại đường ống một cách dễ dàng. Hệ thống dán hoặc ren yêu cầu phá hủy hoàn toàn để sửa đổi.
Yêu cầu 3: Kiểm tra sau lắp đặt (Kiểm tra rò rỉ). Yêu cầu cam kết hợp đồng nghiêm ngặt về kiểm soát chất lượng. Người cài đặt phải thực hiện kiểm tra rò rỉ siêu âm. Họ cũng cần phải hoàn thành bài kiểm tra giữ áp suất trong 24 giờ. Bạn không bao giờ nên đăng ký dự án cho đến khi họ chứng minh được hệ thống chịu áp lực một cách hoàn hảo.
Yêu cầu 4: Bảo hành và truy xuất nguồn gốc. Xác minh chế độ bảo hành của nhà sản xuất bao gồm các phụ kiện, van và đường ống. Tìm kiếm sự đảm bảo kéo dài từ mười năm trở lên chống rò rỉ và ăn mòn vật lý. Nhà cung cấp đáng tin cậy khắc laser số lô lên phụ kiện của họ. Khả năng truy xuất nguồn gốc này đảm bảo trách nhiệm giải trình nếu phát sinh lỗi sản xuất.
Thiết kế một mạng lưới chất lỏng mạnh mẽ cho một nhà máy mới đòi hỏi phải có sự cân bằng cẩn thận. Bạn phải cân nhắc chi phí vật liệu ban đầu với chi phí nhân công lắp đặt và mức tiêu thụ năng lượng trong nhiều thập kỷ. Việc đi tắt trong giai đoạn thiết kế luôn gây thiệt hại cho người quản lý cơ sở sau này. Ma sát cao, rỉ sét bên trong và rò rỉ vô hình làm giảm hiệu quả.
Chúng tôi thực sự khuyên bạn nên mặc định sử dụng vòng nhôm chính có kích thước phù hợp. Dòng chảy đa hướng ổn định áp suất một cách dễ dàng. Các bức tường nhôm mịn giúp loại bỏ rỉ sét và giảm sức căng của máy nén. Hãy coi việc lựa chọn nhà cung cấp của bạn như một mối quan hệ hợp tác kỹ thuật quan trọng thay vì mua hàng hóa đơn giản. Yêu cầu mô hình hóa chất lỏng và các quy trình kiểm tra rò rỉ nghiêm ngặt.
Hãy hành động ngay lập tức trước khi bản thiết kế của bạn hoàn thiện. Lên lịch tư vấn với chuyên gia kỹ thuật có trình độ ngay hôm nay. Yêu cầu đánh giá bố cục theo địa điểm cụ thể dựa trên dấu chân máy móc thực tế của bạn. Tải xuống máy tính định cỡ không khí chuyên dụng của nhà máy để xác minh nhu cầu CFM dự kiến của bạn một cách độc lập.
Trả lời: Thông lệ tốt nhất trong ngành quy định mức giảm áp suất tối đa là 5% từ lúc xả máy nén đến điểm sử dụng xa nhất. Lý tưởng nhất là bạn muốn mức giảm này duy trì ở mức dưới 2 đến 3 PSI. Kiểm soát áp suất chặt chẽ giúp giảm lãng phí năng lượng và giữ cho các công cụ khí nén hoạt động ở hiệu suất cao nhất.
Trả lời: Vòng không khí cho phép chất lỏng di chuyển theo hai hướng để đến bất kỳ điểm cầu nào. Dòng chảy đa hướng này có hiệu quả tăng gấp đôi khả năng vận chuyển của đường ống. Nó giảm một nửa tốc độ không khí. Vận tốc thấp hơn làm giảm đáng kể ma sát và giảm áp suất, tiết kiệm năng lượng đáng kể trong suốt tuổi thọ của hệ thống.
Đáp: Không. PVC rõ ràng không an toàn đối với khí nén. Nó vi phạm OSHA và các quy định an toàn khác. PVC trở nên giòn theo thời gian. Nếu nó bị hỏng dưới áp lực, nó sẽ vỡ tan tành và tạo ra những mảnh đạn nguy hiểm. Luôn sử dụng các kim loại đã được phê duyệt như nhôm ép đùn, đồng hoặc thép.
Đáp: Theo nguyên tắc chung, bạn nên tăng kích thước ống tiêu đề chính lên một kích thước tiêu chuẩn trong quá trình xây dựng mới. Ví dụ: chuyển từ ống 2 inch sang ống 2,5 inch. Sự khác biệt chi phí vật liệu vẫn còn tối thiểu. Tuy nhiên, chi phí nhân công để tháo dỡ và thay thế một ống chính có kích thước nhỏ sau này là rất lớn.
