Các cơ sở công nghiệp phụ thuộc rất nhiều vào hệ thống khí nén để duy trì hoạt động hàng ngày. Chúng cung cấp năng lượng cho mọi thứ, từ dây chuyền lắp ráp tự động đến các công cụ khí nén hạng nặng. Tuy nhiên, các nhà khai thác thường bỏ qua điểm dễ bị tổn thương nhất trong các mạng này: các điểm nối. Trong các hệ thống khí nén, các điểm kết nối là nguồn rò rỉ chính, giảm áp suất và tắc nghẽn bảo trì.
Đầu nối ống với ống phục vụ một chức năng rất quan trọng trong khung khí nén công nghiệp. Nó nối hai đoạn ống cứng hoặc bán cứng một cách cơ học để duy trì độ kín hoàn hảo, kín khí. Chúng ta phải xem việc lựa chọn đầu nối phù hợp không chỉ là việc mua phần cứng đơn giản. Nó đại diện cho một quyết định chiến lược. Sự lựa chọn này trực tiếp quyết định chi phí lao động thủ công của bạn. Nó làm giảm đáng kể thời gian ngừng cài đặt. Về cơ bản nó đảm bảo hiệu quả sử dụng năng lượng lâu dài của bạn.
Trong bài viết này, bạn sẽ tìm hiểu cách kỹ thuật hiện đại biến đổi các mối nối ống. Chúng tôi sẽ khám phá các lựa chọn vật liệu, đánh giá các công nghệ đẩy để kết nối và phác thảo các phương pháp cài đặt chính. Bạn sẽ khám phá chính xác cách tối ưu hóa cơ sở hạ tầng khí nén của mình để có độ tin cậy cao nhất.
Tính toàn vẹn của hệ thống: Đầu nối ống phù hợp giúp loại bỏ tổn thất ma sát và ngăn ngừa rò rỉ vi mô, ổn định áp suất hệ thống.
Hiệu quả lao động: Thiết kế mô-đun hiện đại và kết nối đẩy giúp giảm đáng kể thời gian lắp đặt so với nối ren hoặc hàn truyền thống.
Căn chỉnh vật liệu: Việc kết hợp vật liệu đầu nối (ví dụ: nhôm) với đường ống sẽ ngăn ngừa sự ăn mòn điện và cặn bên trong.
Tiêu chí Quyết định: Việc mua sắm phải dựa trên xếp hạng áp suất, khả năng tương thích chính xác của Đường kính ngoài (OD) và sự tuân thủ về môi trường thay vì chỉ dựa trên chi phí đơn vị trả trước.
Để tối ưu hóa hoàn toàn mạng lưới khí nén, chúng ta phải hiểu chức năng cơ học của các khớp nối của nó. Đầu nối ống với ống liên kết vật lý hai ống trong mạch khí nén. Nó phải bảo đảm chúng chặt chẽ trong khi vẫn duy trì độ kín áp suất cao. Khí nén liên tục tìm lối thoát. Đầu nối dựa vào các vòng kẹp bên trong và các vòng chữ O chính xác để chặn các đường thoát này. Nó ngăn cản áp suất thoát ra môi trường xung quanh.
Các kỹ sư phân loại các thành phần này dựa trên động lực dòng chảy và mục đích cấu trúc của chúng. Chúng tôi thường chia chúng thành hai loại chính.
Đầu tiên, chúng ta có đầu nối ống với ống bằng nhau . Trình cài đặt sử dụng thành phần này cho các phần mở rộng tuyến tính tiêu chuẩn. Đường kính ngoài của cả hai ống vẫn hoàn toàn giống nhau. Thiết kế này đảm bảo hạn chế dòng chảy bằng không qua khớp. Không khí đi qua mà không gặp phải nút cổ chai. Nó duy trì vận tốc tối ưu trên khoảng cách nhà máy dài.
Thứ hai, chúng tôi sử dụng kết nối giảm. Các cơ sở thực hiện những điều này để giảm kích thước đường ống cho đường nhánh. Bạn có thể định tuyến không khí từ một ống tiêu đề lớn xuống một công cụ khí nén nhỏ hơn. Quá trình chuyển đổi này đòi hỏi phải tính toán cẩn thận. Nếu bạn giảm đường kính quá nhanh, bạn có nguy cơ giảm áp suất cục bộ. Đầu nối phải dẫn không khí một cách trơn tru để tránh nhiễu loạn.
Các đầu nối không khớp hoặc kém sẽ gây ra rủi ro vận hành đáng kể. Chúng phá vỡ dòng chảy tầng của không khí. Sự gián đoạn này tạo ra sự hỗn loạn nội bộ. Sự nhiễu loạn hoạt động như ma sát vô hình bên trong mạng của bạn. Nó làm không khí chậm lại. Máy nén trung tâm của bạn cảm nhận được sự mất áp suất này. Sau đó nó hoạt động mạnh hơn để đẩy nhiều không khí hơn qua hệ thống. Tải máy nén tăng lên này trực tiếp làm tăng chi phí tiện ích hàng tháng của bạn. Bạn đốt nhiều điện hơn để đạt được công suất cơ học tương tự.
Việc chọn vật liệu đường ống phù hợp sẽ quyết định tuổi thọ của toàn bộ hệ thống khí nén của bạn. Trong lịch sử, các cơ sở phụ thuộc vào kim loại nặng hoặc nhựa. Ngày nay, kỹ thuật hiện đại hướng chúng ta tới những giải pháp thay thế vượt trội. Chúng ta phải đánh giá những tài liệu này dựa trên hiệu suất thực tế của chúng.
Sắt đen và thép mạ kẽm thống trị các tầng nhà xưởng thời kỳ đầu. Những vật liệu này có nhược điểm nghiêm trọng. Chúng vẫn rất dễ bị ảnh hưởng bởi độ ẩm bên trong. Máy nén tự nhiên tạo ra sự ngưng tụ. Nước này tương tác trực tiếp với tường sắt. Nó gây ra sự hình thành rỉ sét nhanh chóng. Vết rỉ sét này bong ra theo thời gian. Nó di chuyển xuôi dòng và làm tắc hoàn toàn các dụng cụ khí nén nhạy cảm. Hơn nữa, thép rất nặng. Những người lắp đặt nhận thấy việc luồn dây và vận thăng tốn rất nhiều công sức.
PVC đưa ra một thách thức hoàn toàn khác. Nhiều cửa hàng nhỏ hơn cố gắng sử dụng PVC cho khí nén. Bạn phải tránh thực hành này. Nó gây ra những rủi ro lớn về an toàn và tuân thủ. OSHA hạn chế nghiêm ngặt PVC đối với khí nén. Nhựa trở nên giòn dưới áp lực. Nếu bị đánh trúng, PVC sẽ vỡ tan như một quả lựu đạn phân mảnh. Nó gửi những mảnh đạn sắc nhọn khắp không gian làm việc.

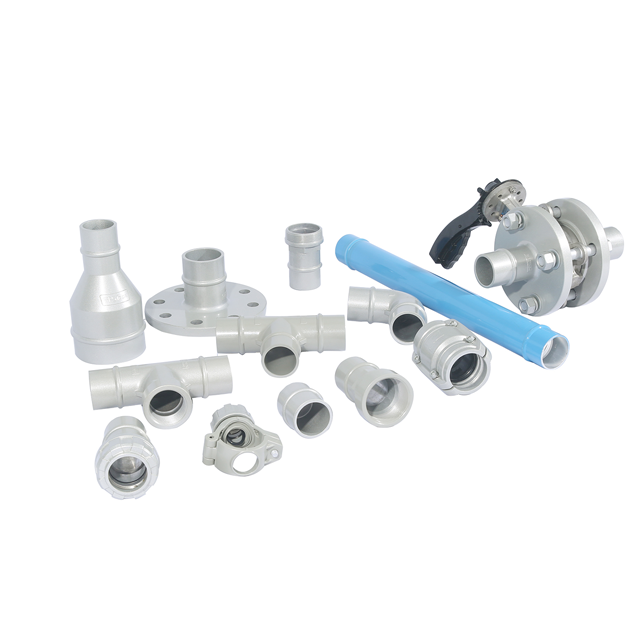

Cơ sở vật chất hiện đại hiện nay ưu tiên các đầu nối ống nhôm . Nhôm giải quyết những sai sót cơ bản được tìm thấy trong các vật liệu cũ. Nó cung cấp khả năng chống ăn mòn đặc biệt. Nhôm không bị rỉ sét hoặc đóng cặn bên trong. Nó duy trì một lỗ khoan bên trong hoàn toàn trơn tru. Độ mịn này đảm bảo dòng chảy tầng ổn định trong nhiều thập kỷ.
Nhôm cũng cung cấp một tỷ lệ trọng lượng trên sức mạnh đáng kinh ngạc. Nó nhẹ hơn đáng kể so với thép truyền thống. Đội ngũ lắp đặt của bạn cần ít máy móc nặng nề hơn. Họ yêu cầu ít hỗ trợ cấu trúc hơn trong quá trình lắp đặt trần cao. Ngoài ra, vấn đề liên kết vật liệu. Khi ghép nối các phụ kiện nhôm với ống nhôm, bạn sẽ giảm thiểu rủi ro giãn nở nhiệt. Chúng giãn nở và co lại với tốc độ như nhau. Sự đồng bộ hóa này ngăn chặn việc bịt kín bị vỡ khi thay đổi nhiệt độ khắc nghiệt.
Loại vật liệu | Chống ăn mòn | Hồ sơ cân nặng | Mức độ rủi ro an toàn | Hiệu quả dòng chảy |
|---|---|---|---|---|
Sắt / thép đen | Thấp (Dễ bị rỉ sét) | Rất nặng | Thấp (Mạnh cơ học) | Giảm theo thời gian |
PVC tiêu chuẩn | Cao (Không rỉ sét) | Nhẹ | Rất cao (Rủi ro tan vỡ) | Duy trì lỗ khoan trơn tru |
Nhôm | Xuất sắc (Không chia tỷ lệ) | Nhẹ | Thấp (Mức độ an toàn cao) | Cao nhất quán |
Nhân công lắp đặt thường tiêu tốn một phần lớn ngân sách cơ sở hạ tầng. Các nhà quản lý cơ sở liên tục tìm cách để đẩy nhanh việc triển khai. Các đầu nối cơ học hiện đại về cơ bản thay đổi cách các nhóm xây dựng mạng lưới không khí.
Việc nối ống truyền thống phụ thuộc rất nhiều vào các phương pháp tích cực. Người lắp đặt sử dụng hàn, ren và hàn để cố định ống thép. Những kỹ thuật này đòi hỏi những người thợ có chuyên môn. Họ yêu cầu giấy phép làm việc nóng tốn kém. Bạn phải dọn sạch sàn nhà xưởng khỏi các vật liệu dễ cháy. Máy ren yêu cầu bôi trơn liên tục và nỗ lực thể chất nặng nề. Việc buộc cơ học hiện đại loại bỏ hoàn toàn những yêu cầu cổ xưa này. Bạn không còn cần đồng hồ chống cháy hoặc khuôn ren nặng nữa.
Các phụ kiện nén và hệ thống đẩy để kết nối dựa vào kỹ thuật nội bộ thông minh. Bạn chỉ cần đẩy ống vào khớp nối. Cơ chế nội bộ ngay lập tức tiếp quản.
Vòng kẹp: Răng bằng thép không gỉ cắn chặt vào thành ngoài của ống. Chúng khóa đường ống tại chỗ và ngăn ngừa hiện tượng xì hơi.
Vòng đệm chữ O: Một vòng đàn hồi chuyên dụng nén xung quanh đường ống. Nó tạo ra một rào cản tức thời, kín khí chống rò rỉ áp suất cao.
Đai ốc khóa: Người lắp đặt siết chặt đai ốc bên ngoài. Hành động này nén các bộ phận bên trong hơn nữa, hoàn thiện liên kết cơ học.
Hãy xem xét số liệu lao động cốt lõi ở đây. Những cơ chế trực quan này giúp giảm đáng kể thời gian cài đặt. Các nhóm thường hoàn thành việc sửa đổi nhanh hơn tới 50% so với tạo luồng truyền thống. Bạn cắt giảm thời gian lao động xuống một nửa.
Bố trí sàn nhà máy thay đổi thường xuyên. Bạn có thể thêm một dây chuyền lắp ráp mới. Bạn có thể di dời máy móc hạng nặng. Các đầu nối hiện đại cung cấp tính mô-đun chưa từng có cho những tình huống này. Người quản lý cơ sở có thể giảm áp một cách an toàn cho các khu vực cụ thể. Họ có thể dễ dàng tháo rời các phụ kiện bằng các dụng cụ cầm tay cơ bản. Sau đó, các đội có thể định tuyến lại đường ống hiện có. Họ kết nối lại mọi thứ mà không lãng phí bất kỳ tài liệu gốc nào. Bạn đạt được một hệ thống có khả năng mở rộng cao.
Bạn không thể mua phụ kiện khí nén một cách mù quáng. Các môi trường sản xuất khác nhau đòi hỏi các thông số kỹ thuật thành phần khác nhau. Bạn phải đánh giá một số tiêu chí kỹ thuật quan trọng trước khi tìm nguồn cung ứng phần cứng của mình.
Luôn kiểm tra áp suất làm việc tối đa của đầu nối bạn đã chọn. Bạn đo lường điều này bằng PSI hoặc Bar. Phụ kiện phải vượt quá công suất tối đa của máy nén một cách thoải mái. Bạn cũng phải tính đến các trường hợp áp suất tăng đột ngột. Van đóng mở nhanh chóng trong hệ thống tự động. Những hành động này tạo ra sóng xung kích bên trong đường ống. Đầu nối của bạn cần có giới hạn an toàn cao để hấp thụ những đột biến này mà không bị hỏng.
Đánh giá cả nhiệt độ phòng xung quanh và nhiệt độ khí nén. Máy nén tạo ra nhiệt độ cao trong quá trình hoạt động. Bạn phải xác minh vật liệu bịt kín của mình dựa trên mức độ tiếp xúc với nhiệt này.
Nitrile (NBR): Vật liệu tiêu chuẩn. Tuyệt vời cho nhiệt độ cơ bản của nhà máy và tiện ích không khí chung.
FKM (Viton): Vật liệu hiệu suất cao. Quan trọng đối với môi trường nhiệt độ cực cao hoặc gần ống xả máy nén nóng.
Các kỹ sư liên tục cảnh báo việc trộn lẫn các hệ thống định cỡ hệ mét và hệ đo lường Anh. Một đường ống hệ đo lường Anh có thể trông giống như một khớp nối hệ mét. Tuy nhiên, chênh lệch một milimet đảm bảo rò rỉ thảm khốc. Khả năng tương thích Đường kính ngoài chính xác (OD) vẫn hoàn toàn không thể thương lượng. Luôn đo đường kính ngoài của ống bằng thước cặp kỹ thuật số trước khi đặt mua phụ kiện. Vòng chữ O bên trong yêu cầu bề mặt phải khớp chính xác để hoạt động chính xác.
Máy nén khí thường truyền một lượng nhỏ dầu bôi trơn vào luồng khí. Những loại dầu máy nén tổng hợp này di chuyển qua dây chuyền. Chúng bao phủ bên trong đường ống của bạn. Phớt cao su kém bị xuống cấp nhanh chóng khi tiếp xúc với chất bôi trơn tổng hợp. Chúng sưng lên, nứt nẻ và cuối cùng bị hỏng. Bạn phải đảm bảo đầu nối của mình sử dụng vòng đệm đàn hồi chịu dầu. Bước này ngăn ngừa rò rỉ chậm, ẩn sau các bức tường nhà máy của bạn.
Ngay cả những phụ kiện chất lượng cao nhất cũng sẽ bị lỗi nếu lắp đặt không đúng cách. Lỗi của con người chiếm phần lớn các rò rỉ khí nén. Bạn phải đào tạo nhóm của mình về các phương pháp cài đặt cụ thể tốt nhất.
Bạn không thể đơn giản cắt một đường ống và nhét nó vào một khớp nối. Các đầu ống đòi hỏi sự chuẩn bị tỉ mỉ. Bạn phải vát mép ngoài. Bạn phải deburr cạnh bên trong. Khi bạn cắt kim loại hoặc nhựa cứng, nó sẽ để lại những vệt sắc như dao cạo. Nếu bạn chèn một cạnh sắc vào khớp nối đẩy để kết nối, nó sẽ hoạt động giống như một con dao. Nó sẽ cắt xuyên qua vòng chữ O bên trong. Thiệt hại này gây ra rò rỉ ngay lập tức hoặc bị trì hoãn nghiêm trọng. Luôn sử dụng công cụ mài giũa chuyên dụng trước khi lắp vào.
Người lắp đặt thường không đẩy được đường ống đủ xa vào khớp nối. Nó có thể vượt qua vòng kẹp nhưng không chạm tới cơ cấu bịt kín. Bạn phải ngăn chặn lỗi này một cách có hệ thống. Sử dụng máy đo độ sâu chuyên dụng. Đánh dấu một đường chèn rõ ràng ở bên ngoài ống bằng bút đánh dấu. Đẩy ống vào khớp nối cho đến khi đường vẽ biến mất. Việc xác minh trực quan này đảm bảo nó đã nằm hoàn toàn vào vòng chữ O bên trong.
Ống mang trọng lượng đáng kể, đặc biệt là trên một khoảng cách dài. Nếu chúng bị chùng xuống, chúng sẽ kéo không đều trên các khớp. Chúng tôi gọi đây là ứng suất tải bên. Bạn phải quản lý gánh nặng thể chất này một cách chính xác. Tư vấn cho nhóm lắp đặt của bạn về khoảng cách nhà chứa ống thích hợp. Đặt các dấu ngoặc an toàn ngay trước và sau bất kỳ đầu nối chính nào. Sự hỗ trợ này ngăn ngừa sự mệt mỏi cơ học. Nó giúp đường ống không bị võng và bị xoắn khỏi vị trí thẳng hàng. Hỗ trợ cấu trúc phù hợp duy trì tính toàn vẹn của khớp trong nhiều thập kỷ.
Kết nối đường ống chất lượng cao là khoản đầu tư ban đầu quan trọng đối với bất kỳ cơ sở công nghiệp nào. Họ loại bỏ rò rỉ không khí ẩn. Họ giảm đáng kể lao động lắp đặt thủ công. Chúng cho phép bạn linh hoạt điều chỉnh cách bố trí nhà máy theo yêu cầu. Bạn đảm bảo tiết kiệm năng lượng lâu dài bằng cách duy trì đường dây áp suất cao, kín hoàn hảo.
Thực hiện các bước ngay lập tức để nâng cấp cơ sở hạ tầng của bạn. Kiểm tra vật liệu đường ống hiện tại của bạn ngay hôm nay. Tính toán yêu cầu về nhiệt độ và áp suất làm việc cụ thể của bạn. Xem xét kỹ các bảng thông số kỹ thuật. Bằng cách thực hiện những hành động này, bạn có thể tự tin đưa vào danh sách rút gọn loạt đầu nối chính xác cần thiết để hiện đại hóa mạng khí nén của mình.
Đáp: Không. Đầu nối ống nước thiếu mức áp suất nghiêm ngặt cần thiết cho khí nén. Khí nén lưu trữ năng lượng nổ. Việc sử dụng các vật liệu không được phê duyệt như PVC dân dụng tiêu chuẩn hoặc các phụ kiện nước cơ bản sẽ tạo ra rủi ro vỡ nghiêm trọng. Luôn sử dụng các đầu nối khí nén chuyên dụng được thiết kế dành riêng cho mạch khí áp suất cao.
A: Đầu tiên, hãy giảm áp suất toàn bộ đường dây một cách an toàn. Không bao giờ làm việc trên hệ thống áp suất cao đang hoạt động. Tháo khớp nối và kiểm tra đầu ống. Tìm kiếm các vết xước sâu, vát mép không đúng cách hoặc vòng chữ O bên trong bị cắt. Cắt một đoạn ống sạch và mới. Làm sạch các cạnh một cách cẩn thận, sau đó lắp lại vào đúng điểm sâu.
Trả lời: Đầu nối bằng nhau, chất lượng cao, có lỗ khoan hoàn chỉnh khiến áp suất giảm gần như bằng không. Nó duy trì đường kính bên trong giống hệt như đường ống. Sự chuyển tiếp liền mạch này ngăn ngừa sự nhiễu loạn không khí bên trong. Không khí lưu chuyển trơn tru qua khớp nối, đảm bảo hệ thống của bạn duy trì tốc độ tối đa mà không buộc máy nén phải làm việc nhiều hơn.
Trả lời: Vòng đệm bên trong thường có tuổi thọ từ 10 đến 15 năm trong điều kiện bình thường của nhà máy. Tuổi thọ chính xác của chúng phụ thuộc rất nhiều vào số giờ hoạt động và độ ổn định nhiệt độ. Tiếp xúc với nhiệt độ cực cao hoặc dầu máy nén tổng hợp không tương thích có thể làm suy giảm vòng đệm đàn hồi tiêu chuẩn nhanh hơn nhiều. Luôn kết hợp vật liệu bịt kín với môi trường cụ thể của bạn.
