Đường ống vẫn là điểm hư hỏng phổ biến nhất trong các hệ thống sản xuất nitơ tại chỗ. Khi các mạng tiện ích này gặp sự cố, chúng sẽ ảnh hưởng trực tiếp đến độ tinh khiết của khí, tăng khối lượng công việc của máy nén và phá hủy lợi tức đầu tư năng lượng tổng thể của bạn. Các nhà quản lý cơ sở thường coi việc phân phối khí là giải pháp sau, nhưng việc định tuyến hoặc lựa chọn vật liệu không đúng cách có thể làm tê liệt một nhà máy vốn hoạt động hiệu quả.
Các thông số phân phối khí nén tiêu chuẩn giảm đáng kể đối với các ứng dụng nitơ. Nitơ đòi hỏi các tiêu chuẩn tinh khiết nghiêm ngặt, thường đạt tới 99,999% trong các quy trình nhạy cảm ở cuối dòng. Do ngưỡng độ tinh khiết cao này, tác động tài chính của rò rỉ khí quyển hoặc ô nhiễm bên trong trở nên tồi tệ hơn đáng kể so với tổn thất không khí tiêu chuẩn.
Hướng dẫn này cung cấp cho các nhà quản lý và kỹ sư cơ sở một khuôn khổ khách quan để đánh giá vật liệu, quy trình định cỡ và nhà cung cấp phân phối nitơ và khí trơ. Bạn sẽ học cách tránh những cạm bẫy ô nhiễm thông thường, xác định kích thước đường dây phù hợp và thiết kế một hệ thống được thiết kế để có độ tin cậy tối đa.
Vật liệu quyết định độ tinh khiết: Việc nâng cấp lên ống nitơ bằng nhôm hoặc thép không gỉ sẽ ngăn chặn quá trình oxy hóa bên trong, bảo vệ màng tạo PSA (Hấp thụ xoay áp suất) nhạy cảm và các ứng dụng cuối cùng.
Rò rỉ làm tăng chi phí: Việc giảm áp suất trong hệ thống đường ống nitơ buộc máy nén khí cấp liệu phải làm việc quá sức, làm tăng đáng kể mức tiêu thụ năng lượng so với rò rỉ khí tiêu chuẩn.
Tính mô-đun tăng tốc quá trình triển khai: Hệ thống nhôm mô-đun và vừa vặn với máy ép giúp giảm thiểu thời gian ngừng hoạt động của quá trình lắp đặt và loại bỏ các rủi ro an toàn liên quan đến công việc nóng (hàn).
Việc đánh giá nhà cung cấp yêu cầu tính cụ thể: Nhà cung cấp đường ống dẫn khí công nghiệp đủ tiêu chuẩn phải cung cấp các tính toán giảm áp suất được ghi lại và đảm bảo không bị rò rỉ, không chỉ các vật liệu rời.
Ma sát bên trong các ống thô hoặc có kích thước nhỏ buộc máy nén khí cấp liệu của bạn hoạt động ở áp suất cao hơn nhiều. Người vận hành thường xuyên bù đắp cho dòng chảy kém bằng cách tăng áp suất xả của máy nén. Cách tiếp cận này tạo ra một hình phạt năng lượng lớn. Cứ tăng 2 PSIG về mức giảm áp suất tương đương với mức tiêu thụ năng lượng của máy nén tăng khoảng 1%. Trong một năm sản xuất thông thường, một mạng lưới được thiết kế kém sẽ lãng phí hàng nghìn đô la tiền điện.
Độ ẩm thường tồn tại trong dòng khí nén trước máy phát điện. Khi bạn dẫn không khí ẩm này qua các ống sắt tiêu chuẩn, các bức tường bên trong sẽ nhanh chóng bắt đầu rỉ sét. Quá trình oxy hóa bên trong này tạo ra sự đóng cặn dạng hạt. Khi rỉ sét bong ra, nó di chuyển xuống hạ lưu và phá hủy vật liệu lọc của máy tạo nitơ. Cuối cùng, sự ô nhiễm này làm hỏng độ tinh khiết của khí sau máy phát điện và làm hỏng thiết bị nhạy cảm sử dụng cuối. Nâng cấp ống dẫn khí nitơ của bạn là điều cần thiết để ngăn chặn chu kỳ xuống cấp này.
Rò rỉ nitơ đắt hơn theo cấp số nhân so với rò rỉ khí nén tiêu chuẩn. Bạn phải tính đến tỷ lệ thế hệ. Nó thường cần bốn thể tích khí nén (đôi khi nhiều hơn) để tạo ra một thể tích nitơ có độ tinh khiết cao. Do đó, mất đi một foot khối nitơ có nghĩa là về cơ bản bạn đã lãng phí bốn foot khối khí nén đắt tiền. Ngăn chặn rò rỉ tại nguồn trở thành một mệnh lệnh tài chính chứ không chỉ là nhiệm vụ bảo trì.
Bạn phải so sánh các tài liệu dựa trên thực tế triển khai, chi phí trả trước và độ tin cậy lâu dài. Một hệ thống đường ống nitơ thích hợp yêu cầu các vật liệu không bị phân hủy dưới áp suất hoặc khiến dòng khí tiếp xúc với các chất gây ô nhiễm.
Tốt nhất cho: Các ứng dụng có độ tinh khiết cao, bao gồm bao bì thực phẩm và đồ uống, sản xuất dược phẩm, lắp ráp điện tử và cắt laser.
Ưu điểm: Nó cung cấp khả năng chống ăn mòn tối ưu và dễ dàng xử lý áp suất vận hành cao. Bạn không bị suy giảm chất lượng trong suốt tuổi thọ của vật liệu.
Nhược điểm: Nó yêu cầu chi phí vật liệu ban đầu cao hơn. Việc lắp đặt cũng cần có các dụng cụ ép chuyên dụng hoặc lao động hàn quỹ đạo có tay nghề cao.

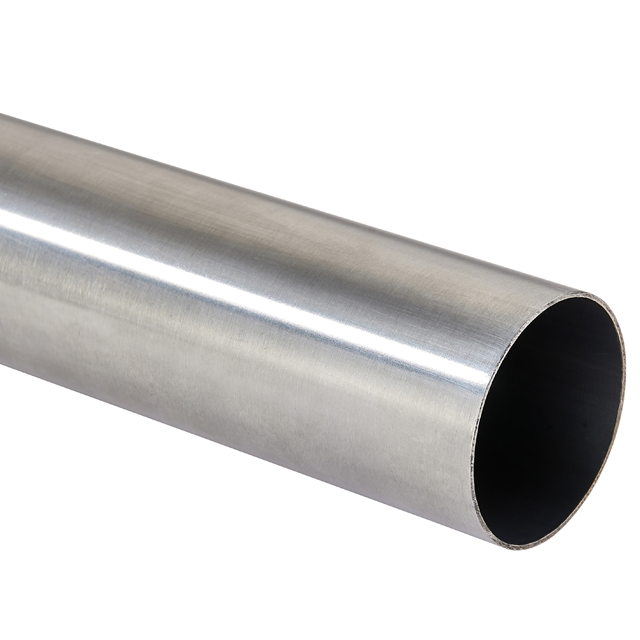

Chúng tôi khuyến nghị sử dụng mạng lưới hiện đại ống nitơ bằng thép không gỉ cho bất kỳ cơ sở nào mà các chất gây ô nhiễm dạng vết có thể gây ra việc thu hồi sản phẩm trên quy mô lớn.
Tốt nhất cho: Yêu cầu ứng dụng chung và sản xuất công nghiệp rộng rãi.

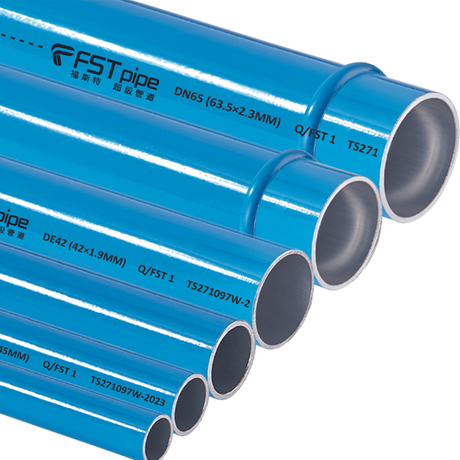

Ưu điểm: Nhôm vẫn nhẹ và có khả năng chống ăn mòn. Nội thất mịn màng của nó mang lại sự giảm áp suất tối thiểu. Bản chất đẩy để kết nối làm cho nó có tính mô-đun hóa cao để mở rộng cơ sở trong tương lai.
Nhược điểm: Dễ bị ảnh hưởng bởi tác động bên ngoài. Bạn phải định tuyến cẩn thận khỏi khu vực xe nâng có lưu lượng cao để tránh hư hỏng vật lý.
Sắt đen / Thép cacbon: Lớp cặn bên trong đảm bảo khả năng ô nhiễm cuối cùng. Các mối nối ren nổi tiếng là phát triển các vi rò rỉ do máy nén rung liên tục.
PVC: Cơ quan Quản lý An toàn và Sức khỏe Nghề nghiệp (OSHA) nghiêm cấm PVC đối với khí nén. Nó gây ra nguy cơ phân mảnh nghiêm trọng nếu bị vỡ.
Đồng thau: Đồng có khả năng chống ăn mòn bên ngoài tốt. Tuy nhiên, nếu bạn không làm sạch đúng cách các đường dây bằng khí trơ trong quá trình hàn, hiện tượng bong tróc bên trong sẽ xảy ra. Quy mô bên trong này sẽ làm ô nhiễm nặng dòng nitơ của bạn.
Loại vật liệu | Bảo vệ độ tinh khiết | Tốc độ cài đặt | Chống ăn mòn | Ứng dụng tốt nhất |
|---|---|---|---|---|
Thép không gỉ (Press-Fit) | Xuất sắc | Vừa phải | Xuất sắc | Thực phẩm, Dược phẩm, Điện tử |
Nhôm ép đùn | Rất tốt | Nhanh | Rất tốt | Sản xuất tổng hợp |
Sắt đen | Kém (Rỉ sét) | Chậm (Đọc luồng) | Nghèo | Không sử dụng cho Nitơ |
Đồng thau | Có thể thay đổi (Rủi ro bong tróc) | Chậm (Hàn) | Tốt | Y tế quy mô nhỏ (nếu thanh lọc) |
Kiến trúc cơ sở quy định sự tách biệt nghiêm ngặt giữa hai giai đoạn của dòng khí. Đường ống máy nén khí cấp cho máy phát điện phải xử lý độ ẩm lớn, khả năng mang dầu và nhiệt độ dao động. Ngược lại, mạng lưới phân phối hạ nguồn chỉ xử lý nitơ siêu khô, có độ tinh khiết cao. Việc trộn lẫn các bộ phận hoặc giảm kích thước ở hai bên của máy phát điện sẽ hạn chế công suất đầu ra của toàn bộ nhà máy.
Kích thước đường kính thích hợp ngăn chặn dòng chảy hỗn loạn. Bạn phải xác định giới hạn tốc độ có thể chấp nhận được cho mạng của mình. Các tiêu chuẩn công nghiệp khuyên bạn nên giữ tốc độ khí dưới 20 đến 30 feet mỗi giây. Khi khí di chuyển nhanh hơn ngưỡng này, nó sẽ tạo ra nhiễu loạn nghiêm trọng. Dòng chảy hỗn loạn làm tăng ma sát theo cấp số nhân, dẫn đến giảm áp suất nghiêm trọng trong thời gian dài vận hành cơ sở. Luôn tăng kích thước tiêu đề chính để giảm tốc độ, chỉ sử dụng các đường thả nhỏ hơn tại thời điểm sử dụng.
Xe tăng hoạt động như lá phổi của hệ thống của bạn. Bạn phải triển khai kiến trúc bể chứa kép để có được sự ổn định.
Bể chứa ướt (Máy phát điện trước): Đặt chúng ngay sau máy nén. Chúng xử lý xung cơ học và thu thập nước ngưng tụ nặng trước khi không khí đi vào giai đoạn lọc.
Bể khô (Sau máy phát điện): Lắp đặt chúng sau máy tạo nitơ. Chúng đệm các trường hợp nhu cầu nitơ cao điểm, đảm bảo các yêu cầu xử lý đột ngột không làm tắc nghẽn đường ống hoặc kéo không khí chưa được lọc qua màng máy phát điện.

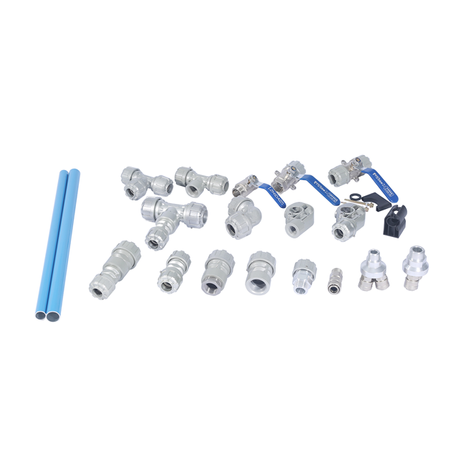

Luồng truyền thống tiềm ẩn rủi ro cao theo thời gian. Sự rung động liên tục từ các máy móc gần đó làm cho các mối nối ren bị lệch ra ngoài, tạo ra các đường rò rỉ vô hình. Cơ sở vật chất hiện đại nên đối chiếu những phương pháp lỗi thời này với hệ thống ấn vừa khít và ấn để kết nối bằng vòng chữ O. Công nghệ ép vừa vặn khóa con dấu tại chỗ một cách cơ học. Nó mang lại mối nối vĩnh viễn, không bị rò rỉ trong vài giây, giảm đáng kể chi phí nhân công và thời gian ngừng hoạt động của cơ sở trong quá trình lắp đặt.
Kim loại giãn nở và co lại khi nhiệt độ môi trường thay đổi. Bạn phải nhấn mạnh sự cần thiết của các vòng mở rộng bằng các đường dài và thẳng bằng nhôm hoặc thép không gỉ. Nếu không có các vòng chiến lược hoặc khe co giãn này, chuyển động nhiệt sẽ gây áp lực rất lớn lên các phụ kiện. Theo thời gian, các đường chạy thẳng cứng sẽ bị cong vênh hoặc gãy ở các điểm kết nối. Định tuyến thích hợp giúp chuyển động này một cách an toàn.
Không bao giờ đăng xuất khi cài đặt mới mà không có giao thức vận hành nghiêm ngặt. Thiết lập các kỳ vọng cơ bản cho việc kiểm tra áp suất của hệ thống. Bạn phải thực hiện thử nghiệm này bằng khí trơ, không phải không khí thô tại xưởng. Việc đưa không khí tiêu chuẩn vào dây chuyền nitơ mới được làm sạch sẽ ngay lập tức làm ô nhiễm các bức tường bên trong do độ ẩm và hơi dầu. Kiểm tra áp suất thích hợp đảm bảo không gây ô nhiễm và xác minh tính toàn vẹn cấu trúc của mọi mối nối.
Bạn nên yêu cầu các nhà cung cấp cung cấp hỗ trợ kỹ thuật toàn diện. Một đối tác đáng tin cậy cung cấp định tuyến CAD 3D và lập mô hình giảm áp suất chính xác trước khi bạn ký đơn đặt hàng. Việc xác nhận kỹ thuật này đảm bảo đường kính đề xuất sẽ thực sự đáp ứng nhu cầu lưu lượng cao nhất của bạn. Tránh các nhà cung cấp chỉ bán vật liệu số lượng lớn mà không xác minh tính chất vật lý của bố cục cụ thể của bạn.
Đảm bảo nhà cung cấp sản xuất cả ống và phụ kiện độc quyền. Các thương hiệu trộn lẫn thường làm mất hiệu lực bảo hành rò rỉ và gây ra sự không phù hợp về dung sai ở mức độ vi mô. Khi một nhà sản xuất duy nhất sản xuất toàn bộ hệ sinh thái, các vòng chữ O và dung sai kim loại sẽ căn chỉnh hoàn hảo, đảm bảo độ kín an toàn.
Xác minh rằng nhà cung cấp của bạn đáp ứng các quy định an toàn đã được thiết lập, chẳng hạn như tiêu chuẩn ASME B31.1 hoặc B31.3. Họ phải sử dụng các vật liệu được xếp hạng rõ ràng cho các yêu cầu về áp suất và độ tinh khiết cụ thể của cơ sở của bạn. Khi xử lý khí nén, các vật liệu không được chứng nhận sẽ gây ra rủi ro an toàn đáng kể cho nhân viên.
Trước khi cam kết thiết kế lại toàn bộ hệ thống, bạn nên bắt đầu kiểm tra toàn bộ địa điểm. Yêu cầu phân tích đồng hồ đo lưu lượng trên đường dây hiện có của bạn. Dữ liệu này cho thấy cách sử dụng thực tế của bạn so với nhu cầu giả định. Việc thuê một nhà cung cấp đường ống dẫn khí công nghiệp đủ năng lực thực hiện cuộc kiểm tra này sẽ cung cấp dữ liệu khách quan cần thiết để chứng minh cho khoản đầu tư nâng cấp.
Phân phối hiệu quả để sản xuất nitơ không phải là mua hàng hóa. Nó thể hiện sự đầu tư tiện ích quan trọng nhằm bảo vệ chất lượng sản phẩm, đảm bảo an toàn cho người vận hành và kéo dài tuổi thọ máy nén của bạn. Việc nâng cấp từ mạng lưới sắt truyền thống lên vật liệu mô-đun tiên tiến sẽ thay đổi căn bản hiệu suất của cơ sở.
Việc chọn vật liệu phù hợp, chẳng hạn như nhôm có lỗ trơn hoặc thép không gỉ và định cỡ chính xác sẽ loại bỏ sự tiêu hao tài chính tiềm ẩn do giảm áp suất và rò rỉ không được phát hiện. Bạn bảo vệ các ứng dụng có độ tinh khiết cao trong khi cắt giảm mức tiêu thụ điện hàng ngày.
Hãy hành động để bảo đảm mạng lưới phân phối khí đốt của bạn ngay hôm nay. Chúng tôi khuyên bạn nên thực hiện các bước tiếp theo sau:
Lên lịch kiểm tra hệ thống đường ống chuyên nghiệp để xác định các rò rỉ tiềm ẩn và vùng dòng chảy hỗn loạn.
Lắp đặt đồng hồ đo lưu lượng trên các đầu nối chính hiện tại của bạn để thiết lập đường cơ sở chính xác về nhu cầu cao nhất của bạn.
Liên hệ với kỹ sư được chứng nhận để được tư vấn về kích thước tùy chỉnh trước khi mua bất kỳ thiết bị máy phát điện mới nào.
Trả lời: Nói chung không nên dùng trừ khi đường ống hiện tại là vật liệu không ăn mòn (như nhôm hoặc không gỉ) và đã được làm sạch kỹ lưỡng. Tái sử dụng ống sắt đen hoặc mạ kẽm cũ sẽ làm ô nhiễm nitơ siêu khô với dầu dư, độ ẩm và vảy rỉ sét.
Trả lời: Thực tiễn tốt nhất trong ngành yêu cầu mức giảm áp suất tối đa là 5% (và lý tưởng là dưới 2-3 PSI) từ đầu ra của máy tạo nitơ đến điểm sử dụng xa nhất.
Đáp: Có, để đảm bảo an toàn và tuân thủ (chẳng hạn như ASME A13.1), đường ống khí trơ phải được dán nhãn rõ ràng. Ống nitơ thường được chỉ định bằng nhãn màu xanh lá cây hoặc xanh lam với chữ màu trắng và phải nhìn thấy được mũi tên hướng dòng chảy để ngăn ngừa ô nhiễm chéo hoặc tai nạn bảo trì.
Trả lời: Trong khi đồng có khả năng chống ăn mòn, đồng hàn sẽ tạo ra cặn bên trong trừ khi được tẩy bằng khí trơ trong quá trình lắp đặt. Đối với nhu cầu có độ tinh khiết cao, thép không gỉ hoặc nhôm mô-đun vừa vặn với máy ép sẽ an toàn hơn đáng kể và dễ dàng xác nhận hơn.
