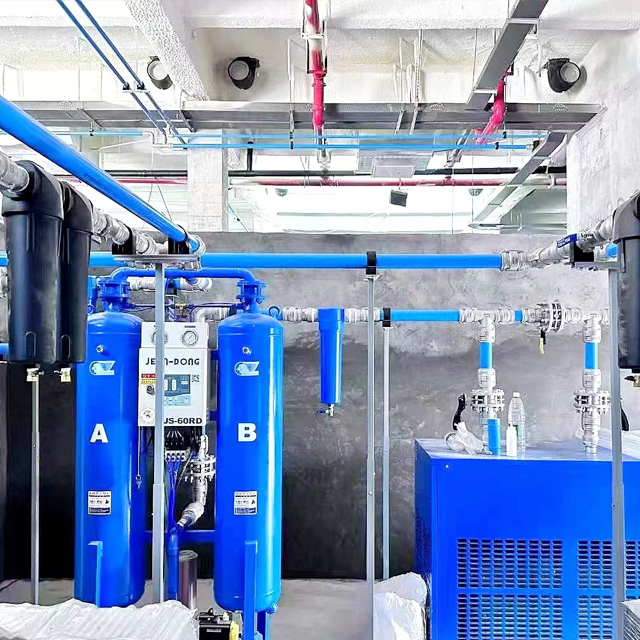

Đường ống có kích thước nhỏ tạo ra sự sụt giảm áp suất hệ thống trên khắp các cơ sở công nghiệp. Hạn chế này buộc máy nén phải làm việc quá sức liên tục chỉ để đáp ứng nhu cầu tối thiểu. Ngược lại, đường ống quá khổ phải chịu chi phí vốn không cần thiết trong quá trình xây dựng cơ sở. Việc tìm kiếm sự cân bằng tối ưu sẽ ngăn ngừa sự thiếu hiệu quả nghiêm trọng và tiết kiệm tiền. Chúng tôi đã xây dựng hướng dẫn này để cung cấp một khuôn khổ có cấu trúc, phù hợp với kỹ thuật để đánh giá mạng của bạn. Bạn cần các phương pháp đáng tin cậy để hoàn thiện các quyết định định cỡ một cách hiệu quả. Định cỡ tối ưu yêu cầu cân bằng tốc độ dòng chảy tối đa, tổng khoảng cách chạy và độ phức tạp của bố cục. Bạn không thể dựa vào phỏng đoán khi thiết kế hệ thống khí nén của cơ sở. Nó đòi hỏi phải tính toán cẩn thận và lập kế hoạch chiến lược. Bạn sẽ học cách đánh giá tổn thất ma sát, chọn vật liệu phù hợp và đánh giá bố cục một cách hiệu quả. Nắm vững các nguyên tắc này sẽ đảm bảo hiệu suất ổn định và bảo vệ khoản đầu tư vào thiết bị của bạn về lâu dài.
Kích thước quyết định hiệu quả: Việc giảm một inch đường kính ống tối ưu có thể làm tăng đáng kể tổn thất ma sát và chi phí năng lượng trong một năm.
Bố cục cũng quan trọng như chiều dài: Mỗi khuỷu tay, chữ T và van đều thêm 'chiều dài tương đương' phải được tính vào tính toán kích thước ống máy nén khí của bạn.
Thông số xả thải cụ thể: Ống xả của máy nén đòi hỏi phải cân nhắc kích thước và vật liệu riêng biệt do nhiệt độ cao và vận tốc ban đầu.
Việc kiểm tra nhà cung cấp là rất quan trọng: Việc hợp tác với nhà cung cấp đường ống máy nén khí đáng tin cậy sẽ đảm bảo tuân thủ các tiêu chuẩn an toàn và truy cập vào dữ liệu lưu lượng hệ thống chính xác.
Nhiều nhà quản lý cơ sở công nghiệp đánh giá thấp ảnh hưởng của đường kính đến lợi nhuận ròng. Ma sát bên trong các ống có kích thước nhỏ dẫn đến tổn thất PSI đáng kể tại thời điểm sử dụng. Chúng tôi gọi hiện tượng này là sụt áp . Nó buộc các công cụ khí nén, van tự động và súng phun hoạt động dưới ngưỡng công suất tối ưu. Người vận hành thường bù đắp cho các công cụ phún xạ bằng cách tăng áp suất đầu ra của máy nén trung tâm. Điều này gây lãng phí một lượng lớn năng lượng và làm mất ổn định toàn bộ mạng lưới.
Hãy xem xét hệ số nhân năng lượng tiêu chuẩn công nghiệp được các kỹ sư nhà máy sử dụng. Cứ mỗi 2 PSI áp suất dư cần thiết ở máy nén sẽ sử dụng thêm khoảng 1% năng lượng. Nếu bạn mất 10 PSI trên một mạng lưới phân phối được thiết kế kém, bạn sẽ lãng phí thêm 5% điện năng mỗi năm. Chúng ta thường thấy sai lầm cơ bản này khiến các nhà máy sản xuất tốn hàng chục nghìn đô la mỗi năm. Sự cạn kiệt tài chính diễn ra âm thầm, ẩn giấu trong các hóa đơn tiện ích tiêu chuẩn.
Hơn nữa, cơ sở hạ tầng không đủ kích thước sẽ làm hỏng máy móc đắt tiền. Việc buộc máy nén chạy ở áp suất cao liên tục làm tăng tốc độ mài mòn của các bộ phận. Nó làm cho động cơ truyền động hoạt động quá sức và làm hỏng vòng đệm quay bên trong sớm. Nó cũng làm tăng nhiệt độ hoạt động xung quanh, làm rút ngắn vòng đời của dầu bôi trơn. Định cỡ phù hợp sẽ bảo vệ khoản đầu tư vào thiết bị của bạn. Nó đảm bảo máy nén hoạt động thoải mái trong các thông số thiết kế dự kiến. Cuối cùng, việc đầu tư vào kích thước phù hợp trả trước sẽ giúp giảm hóa đơn tiện ích của bạn và giảm thiểu thời gian ngừng hoạt động bảo trì ngoài dự kiến.
Bạn phải đánh giá một số biến động để xây dựng một hệ thống có độ tin cậy cao. mạnh mẽ Thiết kế đường ống máy nén khí dựa vào việc thu thập dữ liệu chính xác từ tầng cơ sở. Chúng ta hãy xem xét các yếu tố nền tảng mà bạn cần đo lường để đảm bảo thành công.
Trước tiên, bạn phải xác định luồng không khí tối đa của mình tính bằng Feet khối mỗi phút (CFM). Kích thước phải tính đến nhu cầu cao nhất, không chỉ công suất định mức của máy nén. Tính toán tổng lượng công cụ và máy sử dụng đồng thời một cách chính xác. Bạn cần đủ âm lượng để hỗ trợ mọi thiết bị khí nén hoạt động đồng thời trong ca sản xuất bận rộn nhất của mình. Nếu bạn giảm kích thước dựa trên mức sử dụng trung bình, hệ thống của bạn sẽ bị nghẹt trong giờ hoạt động cao điểm.
Tiếp theo, tính đến áp suất vận hành (PSI) của bạn. Có một mối quan hệ nghịch đảo trực tiếp giữa áp suất và thể tích. Hệ thống áp suất thấp hơn thường yêu cầu đường ống có đường kính lớn hơn. Điều này bù đắp cho lực truyền động bị suy giảm để duy trì dòng chảy thích hợp trong toàn bộ nhà máy. Hệ thống áp suất cao hơn có thể đẩy không khí qua các đường ống nhỏ hơn, nhưng việc tạo ra áp suất cao đó sẽ tốn kém và làm tăng độ mài mòn của thiết bị.
Tổng quãng đường chạy cũng đóng một vai trò lớn trong tính toán của bạn. Vận tốc không khí và tổn thất do ma sát tăng lên đáng kể theo khoảng cách. Không khí cọ xát vào các bức tường bên trong làm chậm dòng chảy. Do đó, các đường chạy ngang và dọc dài hơn đòi hỏi phải tăng đường kính để giảm lực cản. Bạn phải đo toàn bộ đường dẫn từ phòng máy nén đến máy xa nhất để thiết lập độ dài đường cơ sở chính xác.
Cuối cùng, hãy luôn lập kế hoạch cho khả năng mở rộng trong tương lai. Chúng tôi thực sự khuyên bạn nên xây dựng bộ đệm dung lượng 20-30% cho thiết kế hiện tại của mình. Các cơ sở sản xuất phát triển và việc bổ sung thêm các thiết bị tự động mới đòi hỏi nhiều luồng không khí hơn. Việc tăng kích thước tiêu đề chính của bạn ngay hôm nay sẽ ngăn chặn các dự án sửa lại đường ống gây gián đoạn và tốn kém vào ngày mai.
Các kỹ sư công nghiệp sử dụng ma trận kích thước tiêu chuẩn để thiết lập đường cơ sở ban đầu. Bạn vẽ biểu đồ CFM cần thiết của mình theo tổng chiều dài đường ống vật lý. Việc tham khảo chéo nhanh này cung cấp cho bạn kích thước ống máy nén khí sơ bộ trước khi bạn tinh chỉnh các chi tiết.
CFM cơ sở so với Ma trận định cỡ chiều dài ống
Yêu cầu CFM tối đa | Chiều dài chạy lên tới 50 ft | Chiều dài chạy 51 đến 200 ft | Chiều dài chạy 201 đến 500 ft |
|---|---|---|---|
25 - 50 CFM | đường kính 3/4 inch | đường kính 1 inch | Đường kính 1-1/4 inch |
50 - 100 CFM | đường kính 1 inch | Đường kính 1-1/4 inch | đường kính 1-1/2 inch |
100 - 200 CFM | Đường kính 1-1/4 inch | đường kính 1-1/2 inch | đường kính 2 inch |
200 - 400 CFM | đường kính 2 inch | đường kính 2-1/2 inch | đường kính 3 inch |
Xử lý việc chuyển đổi ngay lập tức từ máy nén là rất quan trọng. Đường ống xả của máy nén chịu sự trừng phạt nghiêm khắc hàng ngày. Nó phải khớp hoặc vượt quá kích thước cổng xả của máy nén một chút. Hơn nữa, nó cần phải chịu được nhiệt độ phóng điện cao nhất và vận tốc hỗn loạn ban đầu. Không khí nóng thoát ra khỏi máy nén một cách nhanh chóng, vì vậy phân khúc cụ thể này đòi hỏi vật liệu bền và khả năng cách ly rung động để tránh nứt.
Bạn cũng phải xác định giới hạn vận tốc nghiêm ngặt cho toàn bộ mạng. Hướng dẫn của ngành đề xuất giữ tiêu đề chính dưới 20-30 feet mỗi giây. Tốc độ cao gây ra sự nhiễu loạn mạnh mẽ và khuyến khích sự truyền hơi ẩm. Không khí chậm hơn cho phép hơi nước ngưng tụ một cách an toàn trước khi tiếp cận các dụng cụ nhạy cảm của bạn. Vận tốc vượt mức về cơ bản sẽ biến đường ống của bạn thành một đường hầm gió, loại bỏ độ ẩm khỏi bẫy và đẩy nó vào các xi lanh khí nén của bạn.
Cuối cùng, hãy nhớ chất liệu ảnh hưởng đến kích thước của bạn như thế nào. Độ nhẵn của thành bên trong tác động mạnh đến ma sát bên trong. Nhôm mô-đun mịn làm thay đổi hiệu suất dòng chảy thực tế so với sắt mạ kẽm hoặc sắt đen thô. Ngay cả ở những đường kính giống nhau, phần bên trong nhẵn sẽ ngăn ngừa tổn thất áp suất tốt hơn phần bên trong có kết cấu. Sự ăn mòn bên trong ống sắt làm tăng ma sát theo thời gian, làm giảm đường kính bên trong một cách hiệu quả và làm nghẹt luồng không khí của bạn.
Khoảng cách không phải là yếu tố duy nhất tạo ra lực cản dòng chảy. phức tạp Bố trí đường ống máy nén tạo ra nhiều điểm ma sát mới. Chúng tôi sử dụng quy tắc 'Độ dài tương đương' để tính toán chính xác điều này.
Mỗi khớp nối đều tăng thêm lực cản tương đương với chân của ống thẳng. Khuỷu tay, bộ giảm tốc hoặc điểm phát bóng tạo ra sự hỗn loạn khi không khí thay đổi hướng. Ví dụ: một khuỷu tay 90 độ 2 inch có thể tăng thêm chiều dài tương đương 5 feet cho hệ thống của bạn. Bạn phải tổng hợp những điều này và cộng chúng vào tổng khoảng cách vật lý của bạn. Việc không tính đến hàng tá phụ kiện sẽ dẫn đến mạng lưới có quy mô quá thấp.
Hình dạng bố cục tổng thể của bạn cũng quy định các quy tắc định cỡ. Có hai cấu hình chính cần xem xét:
Hệ thống đường thẳng: Chúng đòi hỏi đường kính lớn dần khi quá trình chạy kéo dài. Không khí chỉ chảy theo một hướng. Vì vậy, phần cuối của dây sẽ thiếu không khí nếu ống quá hẹp. Thiết lập này phổ biến trong các tòa nhà dài và hẹp.
Hệ thống vòng chính (vòng): Chúng cho phép không khí lưu thông theo hai hướng cùng một lúc. Cấu hình này giảm tải hiệu quả trên đường ống xuống một nửa. Vòng lặp thường cho phép sử dụng đường kính nhỏ hơn cho ống góp chính trong khi vẫn duy trì dòng chảy tuyệt vời và áp suất cân bằng ở mọi nơi.
Đừng quên kích thước các đường thả của bạn một cách cẩn thận. Những ống thẳng đứng này cấp nguồn cho từng thiết bị từ phần đầu phía trên. Chúng có thể nhỏ hơn tiêu đề chính để tiết kiệm chi phí. Tuy nhiên, bạn phải định cỡ chúng phù hợp để đáp ứng yêu cầu CFM của máy cụ thể. Chúng tôi khuyên bạn nên chạm vào các đường thả từ đầu tiêu đề chính bằng cách sử dụng khớp nối cổ thiên nga. Kỹ thuật này ngăn nước ngưng tụ chảy xuống dụng cụ của bạn.
Tìm nguồn cung ứng vật liệu phù hợp đảm bảo an toàn và hiệu suất lâu dài. Bạn nên kiểm tra kỹ lưỡng nhà cung cấp đường ống máy nén khí trước khi hoàn thiện danh sách mua sắm của mình.
Hỗ trợ kỹ thuật và xác nhận là hoàn toàn tối quan trọng. Tìm kiếm các nhà cung cấp cung cấp xác minh kỹ thuật cho bố cục của bạn. Họ nên xem lại sơ đồ của bạn, kiểm tra phép toán có độ dài tương đương và xác nhận các lựa chọn kích thước của bạn. Nhà cung cấp mạnh đóng vai trò là đối tác kỹ thuật, đưa ra hướng dẫn và mô phỏng quy trình trước khi bạn cam kết mua hàng.
Chứng nhận vật liệu đảm bảo an toàn tại nơi làm việc và tuân thủ quy định. Nhà cung cấp phải cung cấp vật liệu được đánh giá nghiêm ngặt cho các ứng dụng khí nén. Bạn phải tránh hoàn toàn PVC tiêu chuẩn. PVC tiêu chuẩn có nguy cơ vỡ nghiêm trọng khi chịu áp lực và xuống cấp nhanh chóng khi tiếp xúc với dầu máy nén. Đảm bảo nhà cung cấp của bạn cung cấp các giải pháp kim loại hoặc polymer chuyên dụng được kiểm tra nghiêm ngặt cho môi trường công nghiệp áp suất cao.
Sự sẵn có của các phụ kiện chuyên dụng có ý nghĩa vô cùng quan trọng đối với sự linh hoạt trong tương lai. Đánh giá xem nhà cung cấp có dự trữ các phụ kiện mô-đun và các bộ phận kết nối nhanh hay không. Những bộ phận chuyên dụng này đơn giản hóa việc sửa đổi bố cục và giảm thiểu tổn thất áp suất trên các khúc cua phức tạp. Khi có máy mới xuất hiện, các phụ kiện mô-đun cho phép bạn nhanh chóng kết nối vào dây chuyền chính mà không cần tắt toàn bộ nhà máy để hàn hoặc cắt ren.
Tối ưu hóa mạng khí nén của bạn đòi hỏi phải lập kế hoạch chính xác và siêng năng. Chúng tôi đã khám phá mối liên hệ quan trọng giữa kích thước đường ống chính xác, hiệu quả sử dụng năng lượng và độ ổn định khi vận hành. Việc đoán đường kính của bạn chỉ dẫn đến lãng phí điện năng, hiệu suất dụng cụ kém và máy móc bị hư hỏng.
Tính toán chính xác nhu cầu CFM cao nhất của bạn và vạch ra tổng chiều dài tương đương, bao gồm tất cả các phụ kiện.
Chọn cấu hình vòng lặp chính vòng bất cứ khi nào có thể để cân bằng luồng không khí và giảm kích thước tiêu đề.
Chọn vật liệu mịn, chất lượng cao để giảm thiểu ma sát bên trong và chống ăn mòn.
Lên lịch đánh giá kỹ thuật lần cuối về các yêu cầu về bố cục và quy trình trước khi bạn mua bất kỳ vật liệu nào.
Hãy thực hiện bước tiếp theo ngay hôm nay để bảo vệ cơ sở hạ tầng của bạn. Chúng tôi khuyến khích bạn tham khảo ý kiến của nhóm kỹ thuật hoặc sử dụng công cụ tính kích thước được cung cấp để hoàn thiện các thông số kỹ thuật hệ thống của bạn. Dành thời gian để thiết kế bố cục hoàn hảo sẽ đảm bảo cơ sở của bạn vẫn hoạt động hiệu quả, an toàn và hiệu quả cao trong nhiều thập kỷ tới.
Trả lời: Về mặt chức năng, các ống quá khổ đóng vai trò là nơi lưu trữ không khí bổ sung (công suất thu) và không gây hại cho hệ thống, nhưng chúng làm tăng chi phí lắp đặt và vật liệu ban đầu của bạn một cách không cần thiết.
Trả lời: Các phương pháp thực hành tốt nhất trong ngành quy định mục tiêu giảm áp suất tối đa là 10% (hoặc ít hơn) từ lúc xả máy nén đến điểm sử dụng xa nhất.
Đ: Vâng. Vì không khí thoát ra khỏi máy nén rất nóng nên ống xả phải là vật liệu chịu nhiệt độ cao (như thép không gỉ, đồng hoặc nhôm chuyên dụng) và rung độc lập với đường ống phân phối cứng.
